769YP-30T 手动粉末压片机 手动压样机 30吨粉末压片机 北京新诺立华仪器有限公司 销售总机：010-56299117    传真：010-89703682

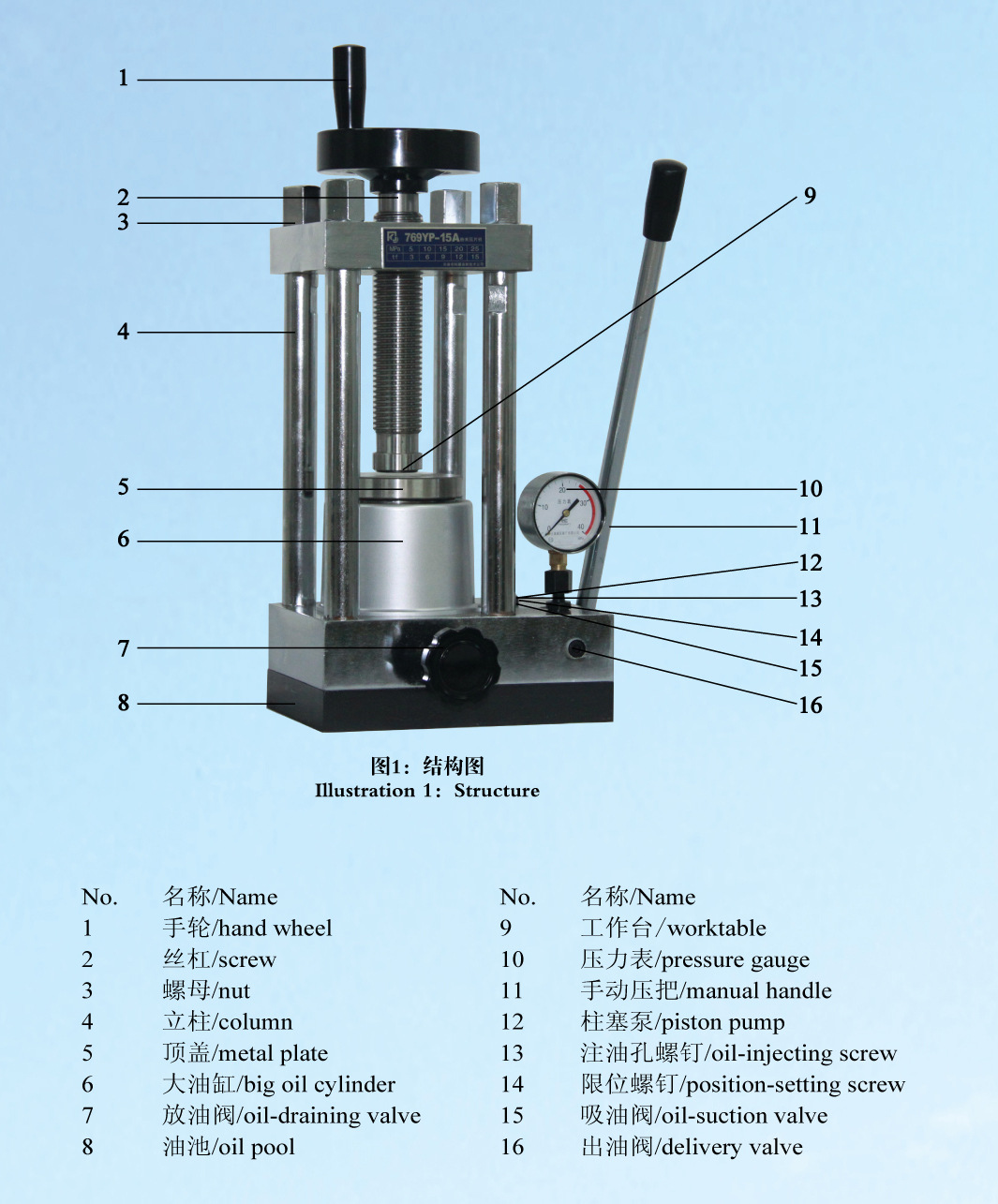

1、手轮  2、丝杠  3、螺母  4、立柱  5、顶盖  6、大油缸   7、大板   8、油池 9、工作空间  10、压力表  11、手动压把  12、柱塞泵 13、注油孔螺钉  14、限位螺钉 15、吸油阀  16、出油阀

操作说明：

    先将注油孔螺钉13旋松，顺时针拧紧放油阀7，将模具置于工作台5的中央，用丝杠2拧紧后，前后摇动手动压把11，达到所需压力，保压后，逆时针松开放油阀7，取下模具即可。

    工作时，放油阀7关闭。摆动手动压把11，油液从油池8中经单向阀15吸入，通过出油阀16压出进入大活塞6中，这样不断续存能量，而形成高压油，并在压力表10中显示出来，当开启放油阀7，即可卸荷。

技术参数：

日常使用细节：

（1）使用前必须先松开注油孔螺钉13，压片机才能正常工作

（2）定期在丝杠2及柱塞泵12处加润滑油

（3）加压决不允许超过机器的压力范围，否则会发生危险

（4）压片机使用清洁的46号机油为宜，绝不可用刹车油

（5）加压时感觉手动压把11有力，但压力表10无指示，应立即卸荷检查压力表10

（6）新机器或较长一段时间没有使用时，在用之前稍紧放油阀，加压到20~25MPa时即卸荷，连续重复2~3次，即可正常使用

（7）大活塞6不要超过行程20mm
