一、 功能
1． 定压作用：能够精确地控制系统压力。
2． 补水调节作用：能够自动补水，提高了系统运行效率，节省了空间。
3． 真空脱气功能：能够排除补水及循环水系统中的气体，从而保护设备及系统安全稳定运行。
二、 机组部件

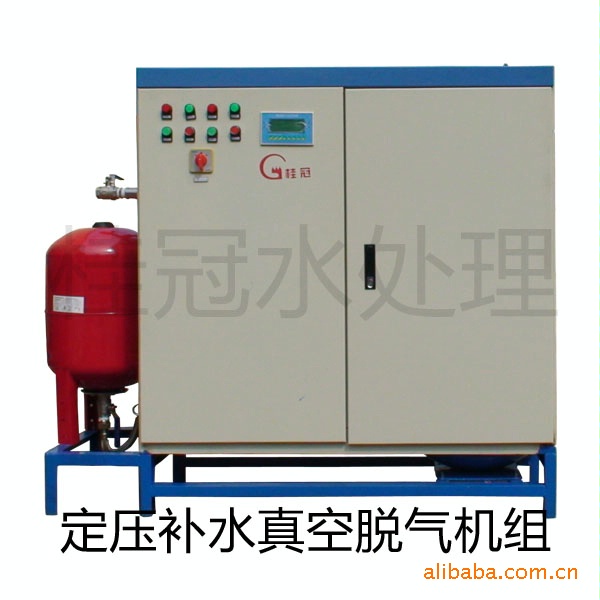

定压补水真空脱气机组由补水泵（含控制系统）、真空脱气机及可选择的稳压罐组成，广泛应用于供热、制冷和太阳能系统，保证系统稳定可靠运行。
三、 特点
1、 集自动定压、膨胀、补水、脱气为一体。
2、 自动脱除水中的气体，系统始终处于满负荷运行状态。
3、 极大缩短供热或冷却系统初次注水后的排气时间，有利于系统的调试运行。
4、 有效防止泵被气蚀。
5、 降低系统运行噪音。
6、 换热器表面上不会附有气泡，换热效率更高。
7、 设备安装简单，全自动控制，运行安全可靠。
8、 脱气机单台处理系统水容量可大到150m3。
9、 系统补水量可根据需要调节。
四、 安装要求
1、定压补水真空脱气机组与系统回水主管并联连接，通常情况下建议安装在系统回水管循环泵吸入口前。
2、定压补水部分接上电源、水源即可使用。
3、真空脱气机在进水口处需加装2个过滤器，方便拆洗。

 1、脱气机A、B点开孔位置位于主回水管水平中心线。
2、A、B点之间距离大于700mm。
3、脱气机单台处理量为150m3，当系统水容积较大时，要并联一台或多台真空脱气机方可满足系统脱气要求。
五、 型号说明

注：
1、产品型号HGPSZT 2表示为2台补水泵的定压补水真空脱气机组
2、产品型号HGPSZT 1表示为1台补水泵+1台非变频补水泵的定压补水真空脱气机组
3、产品型号HGPSZT3表示为补水泵的定压补水真空脱气机组
技术参数表

工作原理

众所周知，供暖及制冷水循环系统中不可避免地会存有一些空气，其来源是系统补水和管网泄漏。这部分气体在系统中以三种形式存在：第一种形式，气体以气团的形式积聚于系统中的高点或局部高点，如管线拐角处，换热器(散热器、风机盘管)顶部等。第二种形式，气体以游离气泡形式随系统中水循环运动。第三种形式，气体溶解于水中，并随水循环运动。上述三种气体存在形式中第一、二种为游离性气体，第三种为溶解性气体，三者之间会不停相互转化，但在无外界条件变化时，其各种形式的存在量会相对稳定。

 水中存在的空气会对供暖及制冷水循环系统带来很多不利影响，积聚的气体产生气阻，造成系统阻力不均衡，系统循环不畅，产生噪音、气蚀、气堵，这些问题会降低水泵的有效扬程和运行效率，降低设备及管网的使用寿命，换热器表面附有的气泡会降低其传热效率，系统气阻造成系统调试困难，且在运行期间经常需要人工排气。系统中的氧气会造成系统的氧腐蚀。腐蚀导致系统使用寿命降低，直接影响整个系统的安全。

 针对上述问题，我公司开发研制的真空脱气机可大大缩短供热或冷却系统初次注水后的排气时间，极有利于系统的初次调试运行。由于可在线脱除系统中的气体，防止气阻，因此保证系统正常运行期间稳定可靠。还可消除水泵气蚀，降低系统运行噪音。由于脱除了水中的氧气，将降低系统的氧腐蚀，延长设备使用寿命。此外换热器表面上不会附有气体气泡，提高了传热效率。该设备系真空脱气脱氧，不存在任何二次污染问题。设备安装简便，全自动控制，运行安全可靠，易于维修保养。

产品综述

依据亨利（Henry）定律，在一定温度及压力下水中溶解一定数量的气体。当温度升高或压力降低时，水中溶解气体的量将会减少；反之，当温度降低或压力增加时，水中溶解气体的量将会增加。真空脱气机在不改变水温的情况下，通过设备中产生的真空将水系统中的游离气体和溶解气体释放出来，再通过自动排气阀排出系统。脱气后的水再注入系统，这些低含气量的水是不饱和水，对气体具有高度的吸收性，它将吸收系统中的气体以寻求气体平衡。如此循环，从而将系统中的所有气体脱除。

应用范围

真空脱气机适用于各种供热或制冷水循环系统，脱气机工作时间和周期可根据需要调节，单台适用系统容量最大可达150m3，对于大循环系统可多台并联使用。
