一、产品介绍

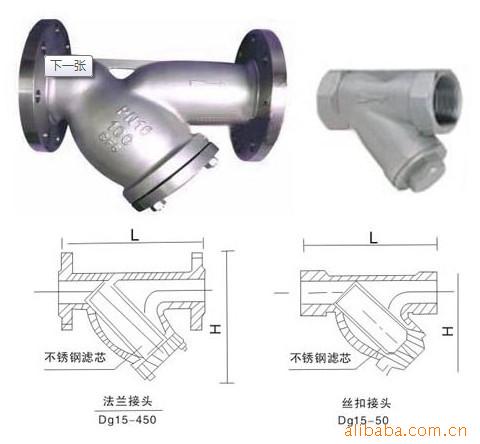

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。

二、相关型号及其参数

　　面说的应该是网式过滤器，其实过滤器还有很多种，譬如叠片过滤器、砂滤器、碳滤器等等，主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质，当然有的过滤介质还具有吸附等特殊效果。大多过滤器反洗也没有那么麻烦，只要用清水从过滤出水的一端导入逆向反冲洗过滤器中的介质就可以达到很好反洗效果。

　　用于过滤器性能实验台上面，这种试验台在试验前都要对系统严格净化，因此试验系统和为试验系统服务的污染注入系统都需配有过滤器，这中过滤器和被试验的过滤器是两回事儿，它的精度要求，污物容纳量要求要比被试验的过滤器精度高，为区别同一试验系统中的两类过滤器，这种过滤器称为试验台过滤器，被试验的过滤器称为被试过滤器。

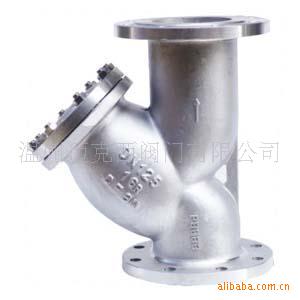

　　Y型过滤器（水过滤器）属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。该公司所生产的Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。

过滤器选型的一般原则：

1、进出口通径：

　　原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：

　　按照过滤管路可能出现的最高压力确定过滤器的压力等级。
　　3、孔目数的选择：

　　主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质：

　　过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

　　水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

安装

　　安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯）

　　要适量。末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或

　　垂直向下安装。

　　警告

　　安装1-1/4”（DN32）或更大口径的承插焊过滤器或所有D 系列过滤器时，应注意这类过滤器的垫

　　片是非金属材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行

　　冷却。如果焊接前需要预热或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热。

　　过滤器的运行及维护

　　系统最初工作一段时间后（一般不超过一周），应进行清洗，以清除系统初始运行时积聚在滤

　　网上的杂质污物。在此后，须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵，

　　则清洗过滤器时要将滤网限位器以及滤网拆下。

　　警告：每次维护、清洗前，应将过滤器与带压系统隔离。清洗后，重新安装时要使用新的密

　　封垫。

　　1、适合物料：

　　a、  化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；

　　b、  化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；

　　c、  制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；

　　d、  轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。

　　2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。）

　　3、工作温度：≤90℃

　　4、公称通径：DN25—DN600mm

　　5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）

　　6、法兰标准：GB81-59（也可按用户要求制造）

　　7、壳体材质：A3、304、304L、316、316L

　　8、密封材料：聚四氟乙烯、丁腈橡胶、耐油
