产品特点：●包括计时器、频率计、转速表、加减计数器有
16种功能，各有多种继电器动作方式，充分满
足控制现场的需要。
●可设定继电器动作值、倍率a、b的值、计数脉
冲的高电平宽度和低电平宽度，设定值掉电不
丢失。
●输入信号:开关量、触点信号、电平脉冲（低
电平:-30V ～ +0.5V；高电平：+4V ～ +30V
）、4V ～ 30V的交流正弦信号。
●可外接传感器如光电对管、接近开关、霍尔
传感器等，或外接如继电器这类的触点信号。
技术参数：●最高测量频率和计数速度: 2 万次/秒
●工作电源：DC5V±10%、或DC12V±10%
●工作电流：小于80mA

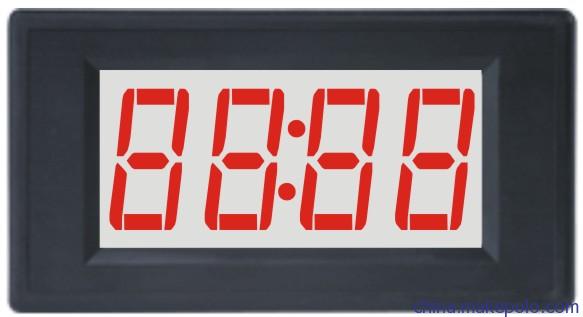

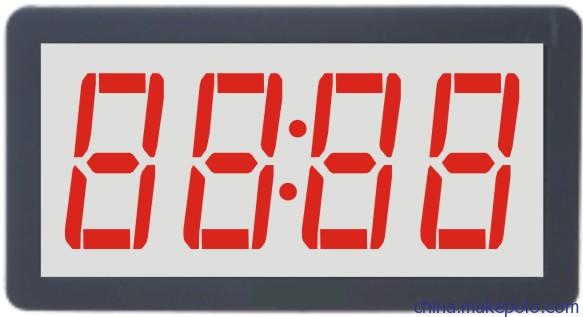

●数码管字高、外形和安装尺寸:
数码管字高 | 外型尺寸 | 开孔尺寸 |
0.56英寸 | 79×43×27mm | 76+0.5×39+0.5 mm |
●安装方式: 面板卡入
●工作温度: 0℃ ～ +50℃
●储存温度: -20℃ ～ +60℃
●相对湿度：小于85%RH
继电器动作方式编号表：
方式编号 | 继电器动作方式内容 |
1 | 通电仪表工作，达到或超过设定值时继电器吸合。 |
2 | 通电仪表不工作（可通过复位键或复位端子使仪表工作），达到或超过设定值时继电器吸合。 |
3 | 通电仪表工作，达到或超过设定值时继电器释放。 |
4 | 通电仪表不工作（可通过复位键或复位端子使仪表工作），达到或超过设定值时继电器释放。 |
5 | 通电仪表工作，达到或超过设定值时继电器吸合，5秒后，仪表自动复位，重新开始工作。 |
6 | 通电仪表不工作（可通过复位键或复位端子使仪表工作），达到或超过设定值时继电器吸合，5秒后，仪表自动复位，重新开始工作。 |
功能编号表：
功能说明 | 工 作 范 围 | 功能编号 | 继电器动作方式编号 | 倍率 |
单延时（正） | 00.00秒～99.99秒 | 01 | 1～6 |
|
单延时（正） | 0000秒～9999秒 | 05 | 1～6 |
|
单延时（正） | 00分00秒～99分59秒 | 07 | 1～6 |
|
单延时（正） | 00时00分～99时59分 | 09 | 1～6 |
|
单延时（正） | 0000分～9999分 | 03 | 1～6 |
|
单延时（倒） | 99.99秒～00.00秒 | 02 | 1～6 |
|
单延时（倒） | 9999秒～0000秒 | 06 | 1～6 |
|
单延时（倒） | 99分59秒～00分00秒 | 08 | 1～6 |
|
单延时（倒） | 99时59分～00时00分 | 10 | 1～6 |
|
单延时（倒） | 9999分～0000分 | 04 | 1～6 |
|
频率 | 1～9999Hz | 25 | 1、3 |
|
频率 | 1.0～999.9Hz | 26 | 1、3 |
|
转速 | 60～9999RPM | 27 | 1、3 |
|
频率/转速通用 | 0～9999 | 28 | 1、3 | a、b |
可逆计数 | 0～9999 | 29 | 1、3、5 |
|
可逆计数 | 0～9999 | 30 | 1、3、5 | a |
