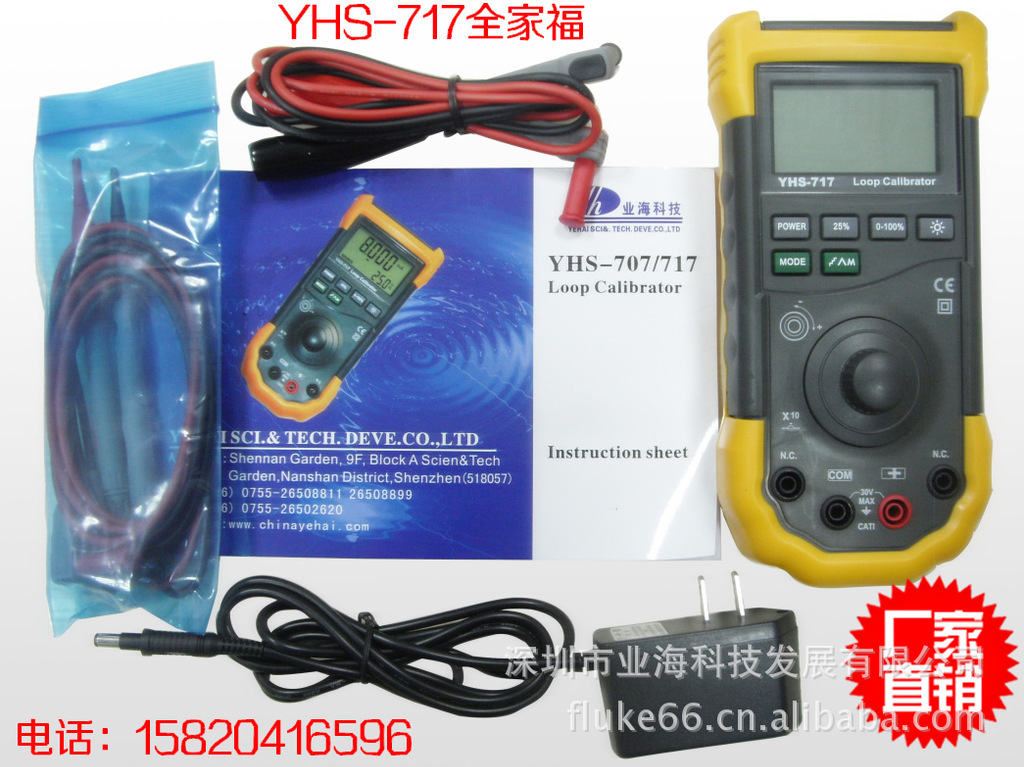

产品名称：YHS-717回路校准器

型号：YHS-717

生产商：深圳业海

产品名称：YHS-717回路校准器

产 品 说 明

YHS-717回路校准器——气动执行器、电动执行器、液压执行器、电动执行机机构、电－气阀门定位器和阀门定位器等调试、检修专用工具YHS-717/S校准仪
   YHS717/S校准仪是对4—20MA电流回路信号的仪器（如气动执行器、电动执行器、液动执行器、电动执行机机构、电－气阀门定位器和阀门定位器等）进行校准、维修和维护的高性能解决方案。新型的快速感应旋钮使其非常快速、易用、长寿命。YHS-717过程校验仪电池采用了绿色环保型的可充电大容量锂电池！待电时间长，可节约大量运营费用！

YHS-717回路校准器主要特点有：
•使用快速感应旋钮，单手即可操作；
•mA电源、仿真和测量功能；同时显示mA和量程的百分比；
•0.02%的准确度和0.001mA的分辨率；
•可选的步进和斜波输出；
•24V回路电源，进行mA测量，包括250Ω的HART电阻器；
•0-28直流电压测量•不开盖即可方便地更换电池；
YHS-717回路校准器毫安电流输出模式
校准仪输出电流，有两种模式：
源输出毫安（SOURCE mA）模式，此时校准仪能输出电流。
模拟输出毫安（SIMULATE mA）模式，此时校准仪能模拟一个用外接电源供电的两线制变送器。
YHS-717回路校准器自动斜坡电流输出功能
自动斜坡电流输出功能可以把校准仪输出的一个不断变化的电流持续施加到无源回路（输出）或有源回路（模拟）。你仍可空出双手测试变送器的响应。按   进入自动斜坡电流输出功能,并选择一个斜坡类型。校准仪在0-20毫安或4-20毫安量程间距内以三种斜坡类型之一施加或控制一个持续重复的毫安信号：
步进斜坡：25%梯度步进斜坡，每一步停顿5秒（4-8-12-16-20-16-12-8-4-8MA……）。
慢斜坡：40秒内0%到100%到0%平缓斜坡(4---20----4---20---4MA)。
快  斜坡：15秒内0%到100%到0%快速斜坡(4---20----4---20---4MA)。
手动按下旋帽，电流输出可按照1μA、10μA、100μA的分辨率进行调整（缺省值是1μA）。转动旋帽，电流输出增加或减少1μA/10μA/100μA。在自动斜波格式和25%步进的情况下，转一下旋帽，也可以改变电流大小变化方向。
YHS-717回路校准器技术指标
直流毫安（SOURCE / SIMULATE/ MEASURE）
     (源输出/仿真/测量)
量程：0 — +24mA(毫安);分辨率：1uA(微安);准确度：±（读数的0.02%+4个字）
直流电压（测量  MEASURE V dc）
量程：0 — +28V(伏);分辨力：1mV(毫伏);输入阻抗：1MΩ(兆欧)
准确度：±（读数的0.02%+4个字）
回路电源（Loop Power）：≥24V(伏)
