GNZS系列直线振动筛技术参数
|
型 号 |
GNZS752 |
GNZS852 |
GNZS703 |
GNZS853 |
|
震动轨迹 |
直线型 | |||
|
电机功率 |
2x0.75kw |
2x1.0kw |
2x1.5kw |
2X1.5kw |
|
震动强度 |
≤7.5G | |||
|
双振幅 |
5.6~6.0mm |
5.6~6.0mm |
6.0~7.2mm |
5.5~6.0mm |
|
单筛处理量 |
35m3/h150GPM |
80m3/h350GPM |
120m3/h528GPM |
140m³/h615GPM |
|
筛箱调节角度 |
无调节 |
-1°~3° |
-1°~5° |
0°~3° |
|
电机频率及电压 |
380V/50HZ,460V/60HZ或其他电制要求 | |||
|
筛网面积 |
1.4㎡ |
2.1㎡ |
2.6㎡ |
3.2㎡ |
|
筛网规格 |
750x900mmx2 (40~250目) |
850x1250mmx2 (40~250目) |
700x1250mmx3 (40~250目) |
850x1250mmx3 (40~250目) |
|
筛网数量 |
2 |
2 |
3 |
3 |
|
围堰高度 |
GNZS752:720mm或870mm 其它系列振动筛围堰高度： 1042或944mm | |||
|
振动噪音 |
<85db | |||
|
启动柜 |
磁力启动柜 | |||
|
重 量 |
755kg |
1200kg |
1390kg |
1650kg |
|
备 注 |
单筛处理量在泥浆比重为:1.2g/cm3，粘度为45s 筛网40目时测得 | |||
GNZS系列振动筛用途和特点
1、用途：GNZS系列振动筛广泛应用于石油钻井、冶金、建材、化工、耐火、水泥、陶瓷、粮食、食品等各行各
业中，用于对各种物料不同程度的分级作业。它可用于流水线作业中，实现自动化。
2、特点：GNZS振动筛与其他类型的振动筛相比具有以下特点
a. 体积小，重量轻，安装方便，维修容易，采用ANSNY有限元分析，优化结构设计。
b.噪声小，耗能少，效率高，采用SS304或Q345高强度合金材料，选用意大利合资振动电机。
c. 筛分精度高，无粉尘污染，有利于环境保护。
d.可更换多种振动筛筛网，筛箱整机热处理，表面重防腐涂层，使用寿命长。
欢迎来电咨询唐山冠能固控振动筛，为您提供优质的设备，厂家直销的具有竞争力价格，并为您提供满意的售前、售
中及售后技术服务。
GNGPZS系列钻井液高频直线振动筛
GNGPZS系列钻井液高频直线振动筛是我公司最新研制推出的用于石油钻井一级固控设备，该钻井液振动筛吸取国内
外同类产品的设计经验和先进技术，采用进口技术的激振电机，经实验有效满足钻井液存在密度高，油剂含量大等钻
井现场使用要求，是目前世界各国广泛使用的一款适合于不同泥浆地质层钻井需求的产品；冠能公司可以根据客户需

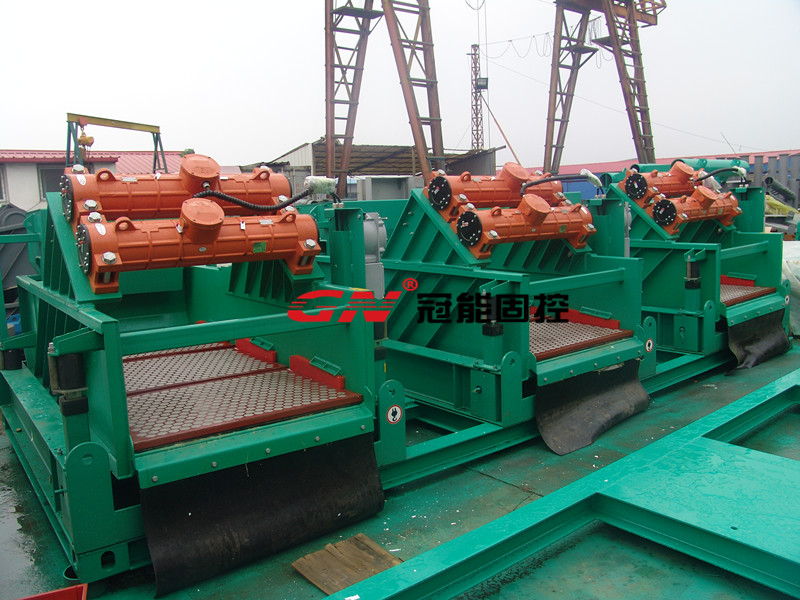

求制造实际适合钻井液泥浆净化的单联振动筛、双联振动筛或三联振动筛，并提供相应的连接管汇及泥浆分配器，同
时该设备也可作为泥浆清洁器的底流振动筛用；该设备具有振动强度高、振动频率大，筛分面积大、筛分效果好等优
点，该设备筛箱角度可调节、结构紧凑、性能卓越，经广泛使用验证的一款性价比高的产品。
 |
 |
GNGPZS系列高频振动筛技术参数
|
型 号 |
GNGPZS703 |
|
震动轨迹 |
直线型 |
|
电机功率 |
2x1.65kw |
|
震动强度 |
≤7.5G |
|
双振幅 |
6.0mm |
|
单筛处理量 |
100m3/h440GPM |
|
筛箱调节角度 |
-1°~5° |
|
电机频率及电压 |
380V/50HZ,460V/60HZ或其他电制要求 |
|
筛网面积 |
2.6㎡ |
|
筛网规格 |
700×1250mm×3(40~250目) |
|
筛网数量 |
3 |
|
围堰高度 |
围堰高度：961mm |
|
振动噪音 |
<85db |
|
启动柜 |
磁力启动柜 |
|
重 量 |
1512kg |
|
备 注 |
单筛处理量在泥浆比重为:1.2g/cm3，粘度为45s 筛网40目时测得 |
GNGPZS系列振动筛用途和特点
1、用途：GNGPZS系列振动筛广泛应用于石油钻井、冶金、建材、化工、耐火、水泥、陶瓷、粮食、食品等各行
各业中，用于对各种物料不同程度的分级作业。它可用于流水线作业中，实现自动化。
2、特点：该振动筛与其他类型的振动筛相比具有以下特点
a. 体积小，重量轻，安装方便，维修容易，处理量大，采用ANSNY有限元分析，优化结构设计。
b.噪声小，耗能少，效率高，采用SS304或Q345高强度合金材料，选用意大利合资振动电机。
c. 激振强度高，激振频率大，能够满足不同钻井液泥浆性能要求，尤其对有油剂泥浆筛分效果极为显著。
d.筛分精度高，无粉尘污染，有利于环境保护。
e.可更换多种振动筛筛网，筛箱整机热处理，表面重防腐涂层，使用寿命长。
欢迎来电咨询冠能固控石油钻井液高频振动筛，为您提供优质的振动筛，厂家直销的具有竞争力价格，并为您提供满
意的石油设备售前、售中及售后技术服务。

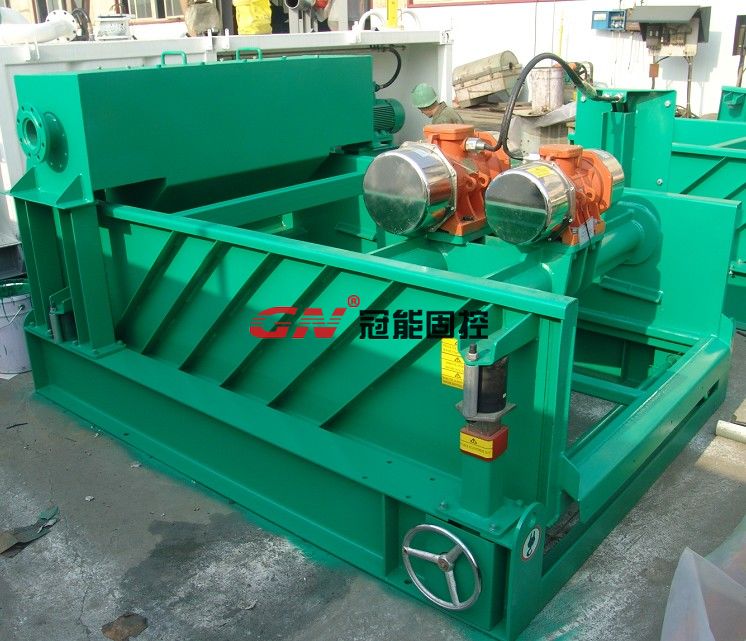

GNPS系列平动椭圆振动筛
GNPS系列平动椭圆振动筛是冠能公司联合西南石油大学共同开发的第四代钻井液振动筛，的是目前世界最先进振动
筛。2009年该项目通过国家科委验收，获得国务院颁发的“国家科技进步奖”冠能公司的平动椭圆振动筛采用了非等
直径积理论设计而成，并且申请了专利；与国外知名企业等直径积理论设计的平动椭圆振动筛相比，无论从理论上还
是实际的台架试验对比中都要优于对方。在对石油钻井液的处理量方面，该平动椭圆振动筛比直线钻井振动筛要大
20%━30%，输砂排屑速度大10% ━20%； 在克服“筛堵”、“筛糊”和“马蹄效应”现象等方面，而且比直线钻
井振动筛要更为有效得多！
|
|
|
GNPS 系列振动筛技术参数
|
型 号 |
GNPS752 |
GNPS703 |
GNPS703D |
GNPS853 |
|
振动轨迹 |
平动椭圆震动型 | |||
|
电机功率 |
1.0kw+0.4Kw |
1.94kw+1.0kw |
2.2kw+1.0Kw |
1.94kw+1.0 Kw |
|
振动强度 |
≤7.5G(可调节) |
≤7.5G(可调节) |
≤7.0G(可调节) |
≤7.5G(可调节) |
|
振幅 |
6.0~7.2mm | |||
|
单筛处 |
45m3/h |
1490m3/h |
140m3/h |
160m3/h |
|
理量 |
200GPM |
600GPM |
600GPM |
700GPM |
|
筛箱调节角度 |
GNPS752筛箱调节角度：0-2°，其它系列平动椭圆振动筛筛箱调节角度：-1°~5° | |||
|
电机频率及电压 |
380V/50HZ,460V/60HZ或其他电制要求 | |||
|
筛网面积 |
1.4㎡ |
2.6㎡ |
上层：2.0㎡下层：2.6m2 |
3.2㎡ |
|
筛网规格 |
750×900mm×2 (40~250目) |
700×1250mm×3 (40~250目) |
上930×1050mm×2 下700×1250mm×3 (40~250目) |
850×1250mm×3 (40~250目) |
|
重 量 |
750kg |
1480kg |
1740kg |
1650kg |
|
备 注 |
1、单筛处理量是在泥浆比重为:1.2g/cm3，粘度为45s，筛网目数为40时测得 | |||
冠能公司生产的振动筛优势
一、产品研发优势：
1、钻井液振动筛生产之初，我公司从长庆石油钻采设备研究院和西南石油大学引进、消化和吸收了国内先进的钻
井液振动筛制造技术，同时不断关注国内外振动筛技术发展，引进其中的先进技术用于提升公司的产品技术含量。
2、目前我公司已经组建了完整的技术研发团队，可以根据用户的处理量、安装尺寸等不同要求，设计、生产不同
尺寸型号的产品，
完全能满足用户的需求。向我公司自行设计开发的型号产品覆盖了从水平定向穿越到石油钻井所有型号钻机相
匹配的振动筛。
二、设备选材优势：
1、设备原材料：我公司生产的GN系列振动筛，所采用的原材料全部采用首钢、宝钢和唐钢的钢材，确保材质完
全符合国标要求，为生产合格的产品提供保障。
2、采用ANSYS有限元分析，优化结构设计。
3、采用SS304或Q345高强度合金材料。
4、筛箱整机热处理。
5、表面重防腐涂层。
6、选用意大利合资振动电机。
7、产品设计2009年获得国务院颁发的“国家科技进步奖”
8、相比直线振动筛，处理量增加20%-30%，输砂排屑速度大10%-20%
