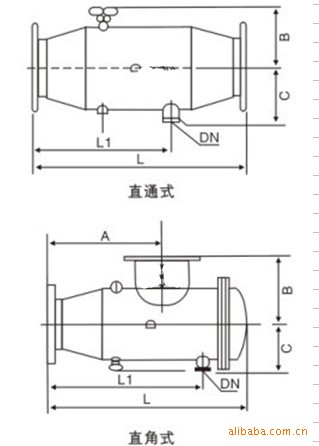

直通式I型尺寸GLD-16A型

型号/口径	L	L1	B	C	D	排污口 (DN)
GLD-40	300	200	135	100	108	25
GLD-50	350	250	135	100	108	25
GLD-65	400	310	150	115	133	32
GLD-80	480	380	160	130	159	32
GLD-100	520	420	190	160	219	40
GLD-125	600	500	240	220	273	50
GLD-150	700	580	240	220	273	50
GLD-200	850	700	265	250	325	50
GLD-250	950	750	310	310	400	65
GLD-300	1100	900	340	340	450	65
GLD-350	1300	1100	360	360	500	80
GLD-400	1400	1200	410	420	580	80
GLD-450	1600	1350	430	450	620	100
GLD-500	1800	1400	460	480	680	150
GLD-600	2000	1600	530	550	800	200



型号/口径	L	L1	B	C	D	排污口 (DN)
GLD-40	380	250	150	110	108	25
GLD-50	410	280	180	110	108	25
GLD-65	450	300	200	120	133	32
GLD-80	520	350	250	150	159	40
GLD-100	580	400	280	200	219	50
GLD-125	630	420	300	240	273	50
GLD-150	680	480	350	250	273	50
GLD-200	750	520	380	265	325	65
GLD-250	880	630	450	320	400	65
GLD-300	1140	850	600	350	450	80
GLD-350	1250	930	650	380	500	80
GLD-400	1350	1000	700	420	580	100
GLD-450	1450	1100	850	450	620	150
GLD-500	1700	1300	950	500	680	200
GLD-600	1950	1500	1150	600	800

安装与使用
GLD型自动冲活排污过滤器宜安装在直角弯管上，EII型自动冲洗排污过滤器宜水平或垂直安装，直通式当垂直安装时，水流方向应该是自上而下；安装时应注意外壳上箭头方向必须与水流方向一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止，开启蝶阀，即完成排污过程，可保泵阀延长使用寿命等优点。
