1概述

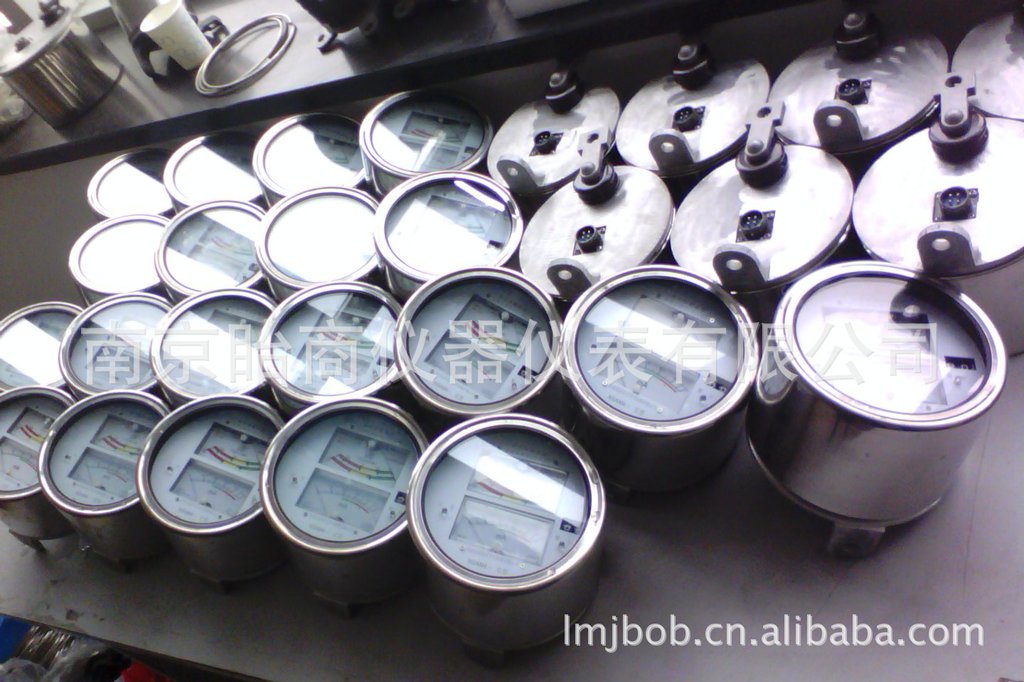

“JCQ系列避雷器用在线监测器”适用于交流电网中的各种阀式避雷器,其可在线监测运行电压下的通过避雷器的持续电流,通过观测持续电流的变化可以有效的检测出避雷器内部老化或受潮等异常,避免避雷器带故障运行。监测器中的污秽表可用于监测避雷器瓷套外表污秽程度,计数器可用来记录避雷器的动作次数。
2产品型号
JCQ:表示避雷器用在线监测器
JCQ□—□
适用电压分类:
C适用于额定电压为66kV及以下的避雷器
B表示适用于额定电压为110kV~220kV的避雷器
A表示适用于额定电压为330kV~500kV的避雷器
分类号:
“3”表示不带污秽表头如:JCQ3型
“4”表示带污秽表头如JCQ4型
3用途
3.1各型号监测器适用范围见下表
型 号 | 适 用 范 围 |
JCQ3C | 表示适用于标称放电电流为5kA,额定电压为66kV及以下的电网用避雷器 |
JCQ4C |
JCQ3B | 表示适用于标称放电电流为10kA,额定电压为110kV~220kv的电网用避雷器 |
JCQ4B |
JCQ3A | 表示适用于标称放电电流为20kA,额定电压为330kV~500KV的电网用避雷器 |
JCQ4A |
3.2功能
各型号监测器均可用于在线监测避雷器运行时的持续电流,以及记录避雷器动作次数。其型号中带“4”的还可以监测避雷器瓷套外表的污秽电流,用以判断瓷套外表污秽程度。
3.3外接插座
各型号监测器均可根据需要配置外接插座,用于配合远程监测系统。其可输出持续电流在1KΩ电阻上的电压模拟量,污秽电流在1KΩ电阻上的电压模拟量。
户外使用条件:
周围空气温度:—35℃~+40℃
最高海拔:4500m
太阳辐射强度:0.1W/cm2(风速0.5m/s)
外绝缘爬电比距:25mm/kv
覆冰厚度:10mm
风速:34m/s(离地面10m高10min平均最大风速)
日相对湿度平均值:≤95%
月相对湿度平均值:≤90%
耐受地震能力(水平加速度):0.25g
详细产品说明书,请向公司索取!
