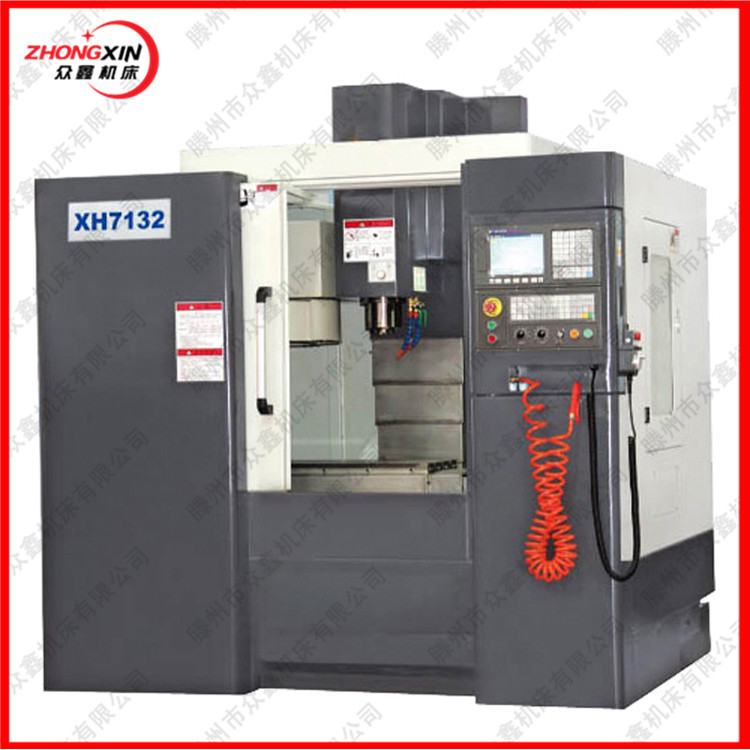

XH7132数控加工中心项目配置
数控系统:KND-2000M或FANUO 0i MD,广数983M,华中808,KND-1000M
机头:台湾丹铨8000转机头
丝杠:台湾上银
轴承:日本NSK
内防护:上海华东
外防护:全防护
性能特点:
1.X、Y、Z三轴超宽硬轨,以保证机床加工刚性
2.高速、高精度主轴
3.台湾名牌斗笠式刀库,刀库容量16把
4.冷却系统采用大流量,高扬程水泵,保证在高速切削下具有充分冷却
5.整机采用封闭式防护罩,全封闭电柜,安全,美观
标准配置:
1.KND-2000M数控系统
2.RS232通讯接口
选择配置:
1.西门子802C或KND-1000I广数983M华中22M数控系统
2.16把圆盘式刀库
3.数控第四轴
4.自动排屑系统
主要技术参数:
项 目 | 单位 | XH7132加工中心 | XK7132数控铣床 |
X轴行程 | mm | 620 | 620 |
Y轴行程 | mm | 350 | 350 |
Z轴行程 | mm | 500 | 500 |
工作台尺寸 | mm | 920×320 | 920×320 |
工作台最大承重 | kg | 500 | 500 |
T型槽(槽数×宽度×间距) | mm | 3-14-85 | 3-14-85 |
主轴功率 | kW | 3.7伺服 | 3.7伺服/4变频 |
主轴锥度 | | BT40 | BT40 |
主轴最高转速 | rpm | 6000 | 6000 |
快速移动(X/Y/Z) | mm/min | 12000 | 12000 |
切削进给 | mm/min | 2-3000 | 2-3000 |
主轴鼻端至工作台面距离 | mm | 100-600 | 100-600 |
主轴中心至立柱导轨面距离 | mm | 395 | 395 |
最大刀具直径 | mm | Φ120 | Φ120 |
最大刀具长度 | mm | 200 | 200 |
最大刀具重量 | kg | 8 | 8 |
定位精度 | mm | ±0.015 | ±0.015 |
重复定位精度 | mm | ±0.0075 | ±0.0075 |
机床重量 | kg | 3250 | 3250 |
外形尺寸 | mm | 2020×1870×2170 | 2020×1870×21 |
