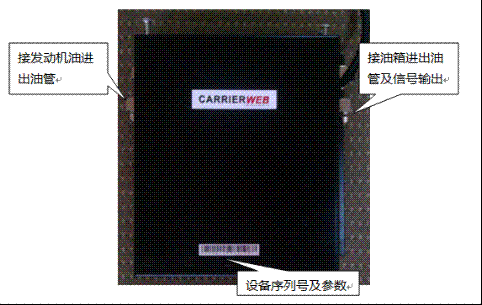

1. 油耗仪设备正面标识

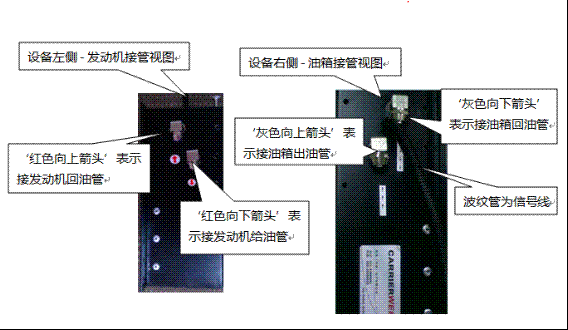

2. 油耗仪设备侧面标识
3. 主要性能指标
l 传感器精度：传感器检测精度小于0.5%
l 量程：常规测量范围0.3—150升/小时
l 综合误差：实际工况整体误差不超过0.8%（100升）
l 适用介质：柴油
l 总油耗显示计量范围：0 ~ 9999999升
l 小计油耗显示计量范围：0.01 ~ 999.9升
l 体积 ：长261mm*宽264mm*厚105mm（不含支架）
l 重量：7.2kg（不含支架）
l 工作环境：-30度~ +80度

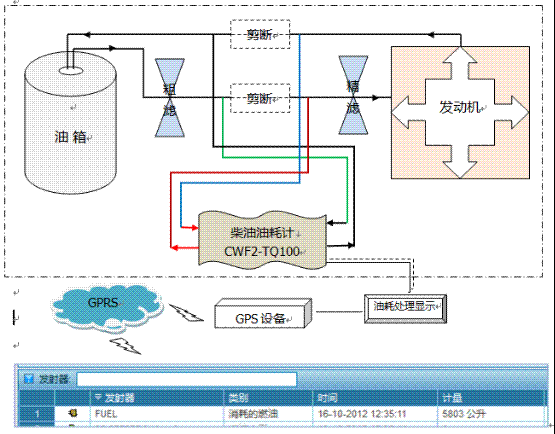

4. 油耗仪的连接方法（虚线框内）
5. 安装准备及注意事项
l 油管及空间拍照：客户需要提供油箱进出油管附近的照片，说明油管的直径，以及油箱附近可以安装设备的空间的照片，大约需要A4纸张大小的空间；
l 记录油耗仪编号：记录下油耗仪面板上的编号和对应的车牌号码；
l 固定油耗仪：根据油箱位置，滤清器位置和车辆空间，确定油耗仪的安装位置和固定方法，先固定安装支架，然后固定油耗仪；
！注意：油耗仪必须垂直地面安装；
如果固定设备后，不方便油管的连接，则可以先测量裁剪好各路油管的长度，先将油管连接到油耗仪上，并将封盖；再固定油耗仪；务必固定结实防止松动；
！注意：此时的油管的另外一端要包扎密实，防止油管进入灰尘等杂物；
l 连接油管准备：将油箱附近的油管清理干净，如果需要切断油管，则务必将油管切断之处清理干净，防止杂物灰尘等进入油路；切断油管；
l 连接油管并加盖：将油管按照上图接头进行连接。连接时，使用厂家提供的连接器接头；在油管插入油耗仪根部后，将紧固螺钉拧紧；
！注意：各油管务必连接紧密；并封好油管连接部位接头；并加厂家提供的防护盖；
l 检查油管：安装完毕后，检查油管是否密封结实，新加装的油管是否跟车体接触，如有接触，则将油管进行裹缚固定，防止长期运行将油管磨损；
l 接线：连接油耗仪处理显示终端；
l 试车：将车辆点火，加大油门怠速运行，感觉车辆是否运行可靠，并观察显示器显示的油位是否随着计数变化；如果不变化，则需要检查线路连接是否正确；试车运行10~15分钟后，可以继续开车运行一圈，确认对车辆性能没有影响；
！注意：安装完毕试车开始的一瞬间，最好加大油门；
l 整体检查：上述安装并试车完毕后，回驻地检查油路是否有漏油痕迹，如果有，则需要重新加固连接接头，并确认油管没有与车体磨损的风险；
l 安装完毕：报告设备号，车牌号等；做好收尾工作；

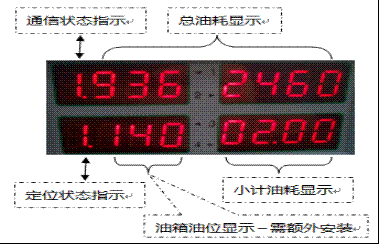

6. 油耗显示
7. 主要产品特性
l 高精度计量柴油油耗总数；
l 自动排气功能，实现真正智能可靠，对车辆的维修没有影响；
l 油耗仪故障，不会影响车辆的运行（影响计量，需尽快更换）；
l 多信息显示：提供累积总油耗和小计油耗及油位信息显示等；
l 远程矫正系数：可以通过远程对流量计进行精确校准；
l 远程设置油耗起始值：当更换油耗仪时，可以通过远程设置油耗仪的起始值，使油耗的统计保持连贯；
l 灵活的油耗小计：显示精度可以到0.01升的小计油耗，允许您按趟次记录油耗，开始计数时，只要按动显示器后面的红色按钮即可清零开始油耗计数；
8. 附件
产品随设备提供下列附件：
l 安装支架（可回收）
l 油管接头护盖
l 进出油管
l 油管紧固件
l 安装螺丝铆钉等
