描述

技术指标参数

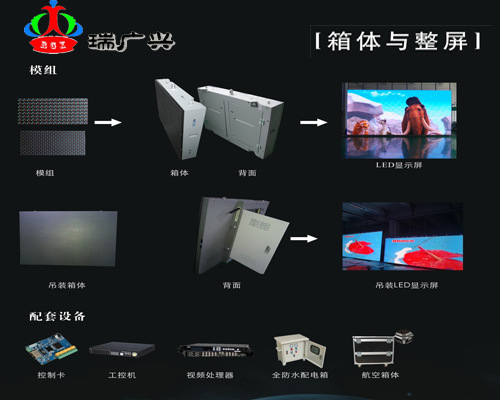

模组

PCB

两层 灯驱合一

模组尺寸

320mm(W)*160mm(H)

物理点间距

20mm

物理密度

2500dots/㎡

发光点颜色

2R1G1B

灯体

ф5椭圆

模组分辨率

16dots(W)*8dots(H)

模组最大功耗

20.1w

模组重量

0.88 kg

工作电压

DC5V

电源端口

VH4(+ - - +)×1

信号接口

HUB18

包装纸箱尺寸

590mm*360mm*415mm

包装数量

20 pcs

纸箱重量

19 kgs

LED屏机箱

箱体尺寸

1280mm*960mm*150mm

单体模组数

24pcs

供电方式

5V/40A*4 pcs

散热方式

fan*4 pcs

箱体总重量

65kg

箱体分辨率

65dots(W)*48dots(H)

环境温度

存贮storage: - 35℃ ~ + 85℃

工作working: - 20℃ ~ + 65℃

最佳视距

20-160 m

最佳视角

水平110度，垂直45度

相对湿度

≤65～95%

屏体厚度

18 cm

包装尺寸

1320mm(L)*450mm(W)*1090mm(H)

包装数量

2 pcs

包装箱体总体重量

205 kgs

附：另有640*640mm,640*480mm,640*320mm等简易箱体可供选择

供电

工作电压

AC220V ± 10%

平均功耗

177-216w/㎡

最大功耗

≤393/㎡

电    流

≤20mA(single LED)

控制系统

控制主机

P4或以上 Pentium 4 or above

操作系统

WIN 98/2000/NT/XP

控制方式

同步控制 Synchronization

主要技术参数

驱动器件

采用LED专用恒流驱动IC

驱动方式

静态驱动

刷新频率

≥120Hz/s

灰度/颜色

RGB各256级，可显示16.7M颜色

白平衡亮度

≥6200cd/m2

亮度调节方式

软件调节255级可调

控制系统采用

DVI显卡＋全彩控制卡

视频信号

PAL/NTSC

平均无故障时间

≥10,000 hours

半衰期寿命

≥70,000 hours

平整度

任意相邻像素间≤0.3mm

模块拼接间隙 ≤1.5mm

显示模式

800*600; 1024*768

有效通讯距离

≥100 meters (UTP-5 CABLE)

软件

LED通用播放软件

本产品参数仅供参考，以实物为准。

The parameter above is only for reference, please make the object as the
standard.
