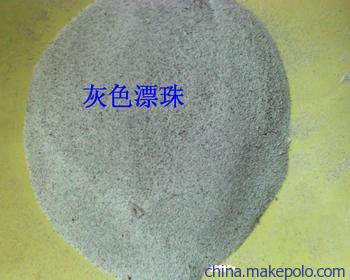

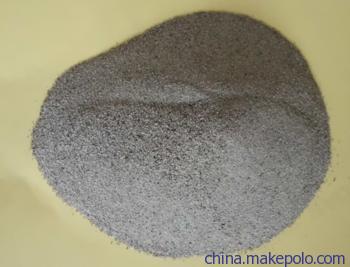

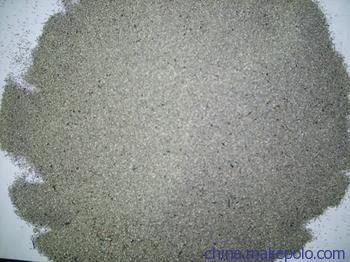

漂珠是一种能浮于水面的粉煤灰空心球，呈灰白色，壁薄中空，重量很轻，容重为720kg/m3（重质），418.8kg/m3(轻质)，粒径约0.1毫米，表面封闭而光滑，热导率小，耐火度≥1610℃，是优良的保温耐火材料，广泛用于轻质浇注料的生产和石油钻井方面。漂珠的化学成份以二氧化硅和三氧化二铝为主，具有颗粒细、中空、质轻、高强、耐磨、耐高温、保温绝缘、绝缘阻燃等多种功能，现已广泛应用于耐火材料原料之一。漂珠的主要化学成分为硅、铝的氧化物，其中二氧化硅约为50－65%，三氧化二铝约为25－35%。因为二氧化硅的溶点高达摄氏1725度，三氧化二铝的溶点为摄氏2050度，均为高耐火物质。因此，漂珠具有极高的耐火度，一般达摄氏1600－1700度，使其成为优异的高性能耐火材料。 质轻、保温隔热。漂珠壁薄中空，空腔内为半真空，只有极微量的气体（N2、H2及CO2等），热传导极慢极微。所以漂珠不但质轻（容重250－450公斤/m3），而且保温隔热优异（导热系数常温0.08－0.1），这为其在轻质保温隔热材料领域大显身手奠定了基础。 硬度大、强度高。由于漂珠是以硅铝氧化物矿物相（石英和莫来石）形成的坚硬玻璃体，硬度可达莫氏6－7级，静压强度高达70－140MPa，真密度2.10－2.20克/cm3，和岩石相当。因此，漂珠具有很高的强度。一般轻质多孔或中空材料如珍珠岩、沸岩、硅藻土、海浮石、膨胀蛭石等均是硬度差、强度差，用其制的保温隔热制品或轻质耐火制品，都有强度差的缺点。他们的短处恰恰是漂珠的长处，所以漂珠就更有竞争优势，用途更广。 粒度细，比表面积大。漂珠自然形成的粒度为1－250微米。比表面积300－360cm2/g，和水泥差不多。因此，漂珠不需粉磨，可直接使用。细度可满足各种制品的需要，其他轻质保温材料一般粒度都很大（如珍珠岩等），如果粉磨就会大幅度增加容量，使隔热性大大降低。在这方面，漂珠有优势。 电绝缘性优异。选去磁珠后的漂珠，是性能优异的绝缘材料，不导电。一般绝缘体的电阻均随温度的升高而降低，漂珠则相反，随温度的升高电阻增大。这一优点是其他绝缘材料都不具备的。所以，它可以制作高温条件下的绝缘制品。
