防火RG6 A/U 四线组同轴电缆
RG6 QUAD FR (PE+硅橡胶)/FEP
应用
该电缆的设计主要应用于在着火条件下，必须保持性能完整性的地方，在那里，该电缆主要是为闭路电视监控系统，安全，烟雾探测和疏散检测等应用的配线电缆。
标准
符合MIL-C-17标准的设计
防火性能
|
线路完整性 |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
|
施加机械冲击时的线路完整性 |
EN 50200(PH120); CEI 20-36/4-0 |
|
施加机械冲击和水喷射时的线路完整性 |
EN 50200 附录 E |
|
系统线路完整性 |
取决于铺设系统的DIN 4102-12, E30 |
|
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
|
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; |
|
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; |
|
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; |
|
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; |
|
无有毒气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
60V

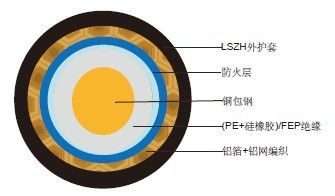

电缆结构
导体：裸铜铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分或者含氟复合物的包有防火硅橡胶复合物E12类的聚乙烯
粘合剂：玻璃胶带
总屏蔽：
屏蔽1: 铝膜聚酯带≥25%
屏蔽2: 编织铝
屏蔽3: 铝膜聚酯带≥25%
屏蔽4: 编织铝
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）
物理性能和热性能
工作温度范围（固定状态下）：-30°C – +70°C
安装温度范围（运动状态）：-5°C – +60°C
最小弯曲半径：8×OD
电气特性
|
电阻 |
75±5Ω |
|
电容 |
54 nF/km |
|
速比(%) |
82 |
|
绝缘电阻 |
>5000 Mohm.Km |
|
防护覆盖率 |
60% |
|
直流电阻 |
|
|
最大导体电阻 |
24.1Ω/km |
衰减
|
频率(MHz) |
衰减(dB/100 m) |
衰减(dB/100ft) |
|
50 |
4.8 |
1.5 |
|
100 |
6.7 |
2.0 |
|
200 |
9.3 |
2.8 |
|
500 |
15.0 |
4.6 |
|
600 |
16.9 |
5.1 |
|
800 |
19.4 |
5.9 |
|
1000 |
21.6 |
6.6 |
|
1350 |
24.2 |
7.4 |
|
1750 |
28.0 |
8.4 |
|
2150 |
31.5 |
9.6 |
|
2400 |
32.8 |
10.0 |
|
3000 |
37.9 |
11.5 |
回波损耗
| 频率(MHz) |
回波损耗(dB) |
|
30-300 MHz |
>28dB |
|
300-600 MHz |
>24dB |
|
600-900 MHz |
>22dB |
结构参数
|
电缆代码 |
导体直径 |
标称绝缘直径 |
标称屏蔽数量和直径 |
标称外径 |
标称重量 |
|
|
mm |
mm |
No. x mm |
mm |
kg/km |
|
RG6 QUAD FR |
1.02 |
4.57 ± 0.20 |
96 x 0.12 |
7.55 ± 0.20 |
92.4 |
