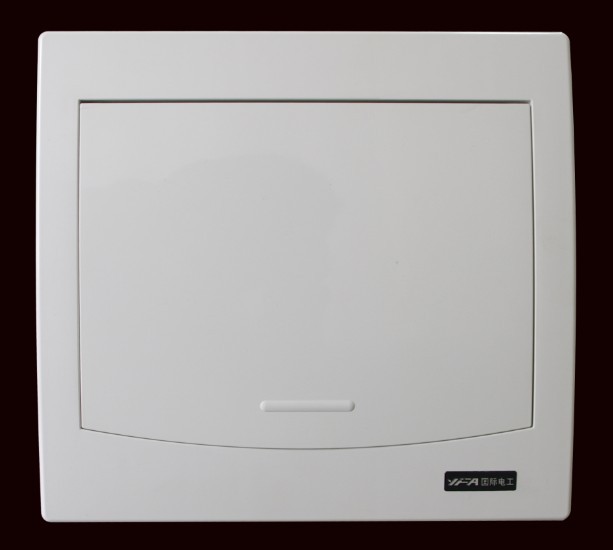

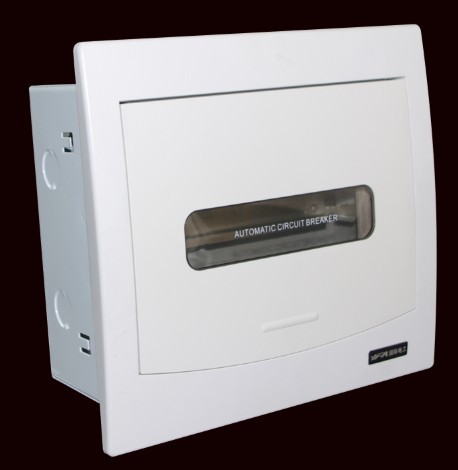

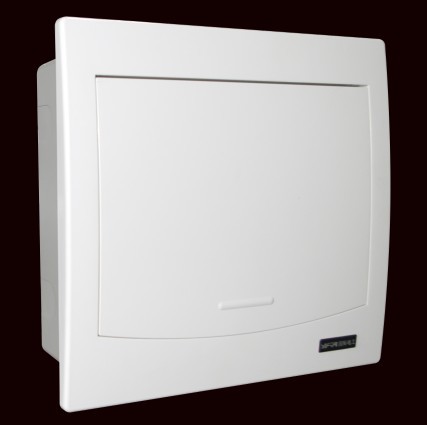

产品名称:8回路透明家用配电箱
产品特点:
8回路全塑式配电箱适用于交流50HZ、额定电压220V或380V,负载总额定电流不大于125A,其作用是美化建筑物与设备进行控制,具有对过载、短路、过电压和漏电断路器等产品的保护功能。该产品广泛用于高层建筑、住宅、车站、港口、医院、影剧院、大型商业网点和工矿企业等。
该产品内部可装隔离开关,小型断路器,漏电断路器,,熔断器式隔离器,数模化插座,浪涌保护器等TH357.5终端电器元件。
基本参数:
暗装,安装尺寸为228*210
mm,型号为YF-08T
主要性能及技术参数描述
结构
a.箱体采用冷轧钢板折弯、焊接后喷塑制成,其机械强度高,外形美观。
b.面盖采用白色阻然抗紫外线ABs塑料制成,强度高,不变色,安全性高,外表美观。 c.机芯可方便地由箱体上取下,施工时可以先预埋箱体,大大方便施工。
d.面盖采用固定在机芯上的结构,且机芯可以微调以保持水平,因此即使箱体埋设时略有倾斜,仍可保持外表平直。
防护等级、污染等级、触电防护与过电压类别
a.防护等级为lP41,既可防止异物进入触及带电导体,也可以防止液体垂直滴入。
b.污染等级为2级与3级,可以在家用及类似场合使用,也可以用于一般工业场所。
c.触电保护:对直接触电的保护可以依据产品本身的结构措施来完成(如:将带电部件绝缘或选用挡板、隔板将带电部件隔离起来);对间接触电的保护可以采用装设保护的措施来完成。保护电路可由单独的保护导线或裸露导电部件组成,在结构上采取措施以保证产品的裸露导电部件之间以及这些部件和保护电路之间的连续性。
d.过电压类别为ll类和…类,可耐受4KV的;中击电压。
主电路连接
a.标准配置时主开关与分支开关之间采用铜排连接,由分支铜排连向各分支开关。
b.按用户要求的电气图纸配置电器元件时,主开关与分支铜排(汇流排)之间采用多股导线与冷压接头连接,分支铜排(汇流排)连向各分支开关,连接导线的截面符合GB7251.3的规定。
结构图
