产品概述 |
深圳拓安隧道轮廓标主要由两部分组成,一是高亮度LED隧道轮廓标，二是诱导标控制器.它能在视线不良的环境下清晰地勾画道路轮廓,指示诱导人车安全通行，保障交通安全。可安装于高速公路分道口、道路急转弯、隧道壁、收费站前，多雾多雨等事故多发路段。尤其是安装在隧道里可以大幅度降低隧道的运营电费,保障安全通行。 |
产品特点 |
| 保障交通安全 它能在视线不良的环境下清晰地勾画道路轮廓，指示诱导安全通行，保障交通安全。 降低运营费用 用LED做为光源，寿命长，能耗低，保障安全通行的情况下，能降低隧道的运营电费 |
| 产品参数 |
隧道隧道轮廓标技术参数:
品牌：Topsafe
型号：TP-SLKB-52
规格：40*180MM
主要器件：壳体，LED，恒流电路，导线、封装树脂等
LED数量：5PCS白色，5PCS黄色
芯片品牌：晶元
外壳材料：PC
LED颜色：白、黄。
功耗：0.36W
环境温度：-35到60摄氏度
电气效率：0.85 功率因素：0.85
LED平均发光强度：大于3000MCD
寿命：100，000h
允许工作电压：24V DC
防护等级：IP67
封装：环氧树脂
连接： 0.5--1.0m的软线，用热缩套管T型连接或插线连接
承重：150KN
固定方式：不锈钢螺丝和尼龙涨管固定或者路标专用胶
隧道轮廓标控制器参数:
主要器件：烤漆控制箱体、开关电源、控制电路等
供电系统：输入AC 220V，输出24V
主体保险色丝：6A
保护方式：短路、过载、过压、超温
断路开关：当前剩余电流30mA（主电路供电）
安全认证：CE 控制器防护等级：IP65
变压器防护等级：IP20
控制器包括变压器总重量：约2.0kg
输出电压：24V DC
可输出支线量：2条（两边个一条输出线）
两端线路最大负载电流：2.5A
标称动力：120VA
安装：在现有配电箱或者单独的保护箱内
控制功能：常亮或闪烁。高级功能选用：可调整脉冲频闪
控制方式：本地拨码开关，可用远程PLC控制，RS-232和RS-485
故障检测：开路、过载检测
故障输出：2路独立故障输出点，可用于远程检测
过载保护：每条线路大于2.8A自动保护
|
深圳市拓安科技专业生产隧道有源轮廓标，所有模组均为自己开发研发，内加欢迎广大客户来咨询：温小姐：1350159578 qq:1579038999
| 其他隧道产品系列 |

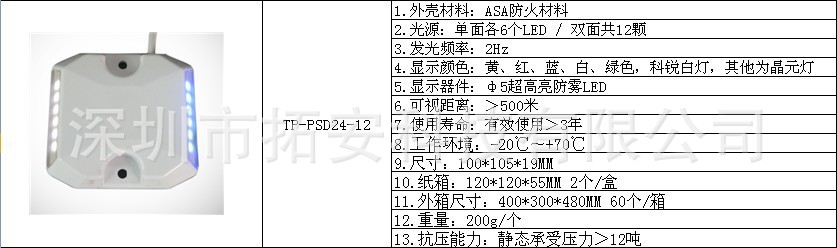

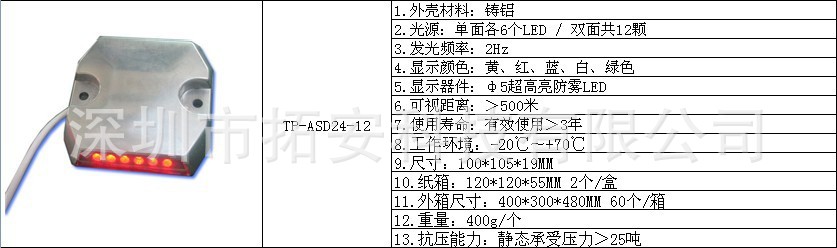

隧道有源道钉：
隧道车道指示器：
隧道电光标志： |
| 安装说明 |
布设原则 隧道轮廓标可以安装在隧道两边过道的路缘石侧壁上,也可以安装在隧道恻壁,勾画出道路的轮廓,诱导司机视线,达到安全驾驶和逃生的目的.间距根据道路情况而定,一般是10-15米,弯道6-10米.因隧道内外光线强弱变化,人眼需要一个适应的过程,建议在进入隧道150米,间距为10米.颜色选择为一黄一白双面发光,安装方式为行车方向左黄右白. 一个控制器单边控制800--1000米,或200个隧道轮廓标.需要在道路内各侧铺设一条2芯4～6㎡电缆+、-极的总线（因诱导标是直流24V工作电压，线路太长线损会很大，故应提高线缆线径减少压降保证末端诱导标正常工作），并且将所有的诱导标都一起并入总线即可。
安装步骤 机械固定 即用不锈钢螺丝和尼龙涨管固定确定孔位. 用合适钻头打孔，孔位深浅粗细要合适，将尼龙涨管砸入孔中,将不锈钢螺丝拧入尼龙涨管中.
隧道轮廓标和电缆的连接 隧道轮廓标导线和电缆做T型连接,注意要用热缩套管和电子硅酮胶密封,保持接头部分的绝缘,达到防水的目的. |
