1．概述

PG－HDMI MATRIX数字视频矩阵切换器是为了将计算机数字视频信号进行重新分配和组合的矩阵交换设备，该设备可将多路HDMI数字视频输入信号切换到多路输出通道的任意通道上去。可广泛用于所有需要进行HDMI信号分配和组合的场合，应用领域涉及军工、多媒体教学、电视电话会议、金融、科研、气象等领域。

2．性能特点

⊙ 插卡式工业机箱，输入输出独立插卡，一卡2路，灵活可靠。

⊙ 断电现场保护。

⊙ 双电源输入，互为备份，可带电拔插，工作可靠。

⊙ 带RS232接口，可远程计算机操作。

⊙ 自动EDID，所有输入口的EDID信息自动同步到第1个输出显示单元的EDID。

⊙ 输入信号丢失LED指示。

⊙ 兼容HDMI1.3，支持HDCP。

⊙ 支持DeepColor最高36bit。

⊙ 前面板液晶显示，独立按键操作，清晰直观。

⊙ 支持红外遥控。

3.    技术指标

4.   安装

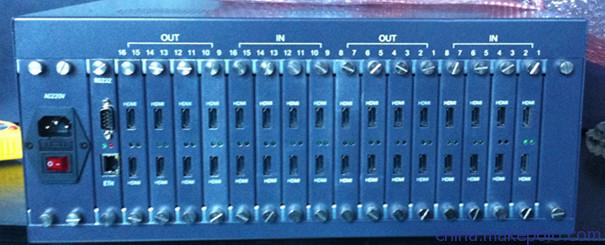

后视图：

从左至右分别为8个输入卡，8个输出卡，2个电源卡。输入输出卡每路有LED指示，当信号被锁定时LED亮。

  电源如果不用双电源备份模式可接任意一个电源卡。RS232控制线也可只接一根。

5.   操作

切换：每次切换需按2次键，第1次选择输出，第2次选择输入。如：分别按1，3键则将第3路输入切换到第1路输出。

前视图：

左边液晶显示窗显示每路输出对应的输入。

MENU键只用于出厂测试。

红外遥控：

操作同前面板，先选择输出，再按”INPUT”，再选择输入。

如：第1路输出切换到第8路输入：先按1,再按”INPUT”,再按8即可。
