结构及应用

 KSD9700系列产品是一种双金属作为感温元件的温控器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态,当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点，切断/接通电路，从而起到热保护作用。当温度降到重定温度时触点自动闭合/断开，恢复正常工作状态。广泛用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、电热器具等。

工作原理
KSD9700温控器是两片不同的合金组合在一起，通过电流后会发热，由于两种不同的合金热膨胀系数不同，合金势必向一个方向弯曲，触点离开，就断了电。弯曲速度与通过的电流大小和环境温度成正比，这样就保护了用电设备。

电气性能
额定电压(Rated Voltage): AC250V  50～60Hz
额定电流(Rated Current): 5A of Resistive Load
开关类型和单极断开（Switch Type and Number of poles）: 1 pole opener
IP-防护等级（Protection Degree）: IP00
动作类型（Action Type）：  1A
寿命（Operation Cycles）: 10000 cycle
所用绝缘材料PTI值(Insulation material PTI value):175V
接触电阻（Resistance of Contact）：≤50mΩ(初始状态original state)
绝缘电阻（Resistance of Insulated）：＞100MΩ（DC500V常态 normality）
耐压( Test Voltage ): ≥ 1250V/1min(常态nomality)

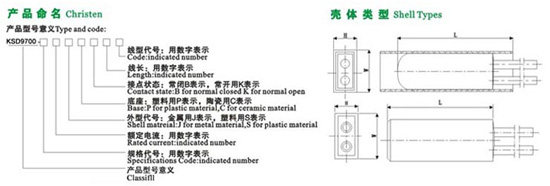

壳体类型尺寸

动作复位对照表

注意事项
1、 采用接触感温式安装时，应使产品贴紧被控器具的安装面。
2、 安装时不可把塑胶或金属外壳压塌或使其变形，以免影响性能。
3、 金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。
4、 产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4-0.75mm ²导线与之连接。
5、 产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。
