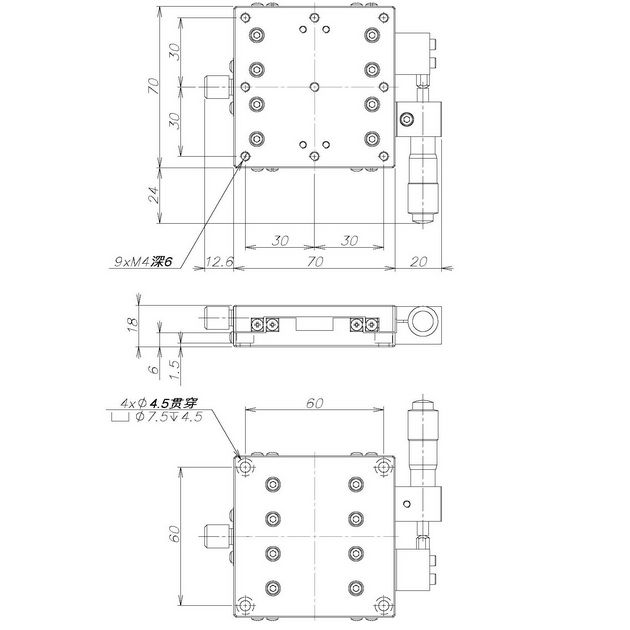

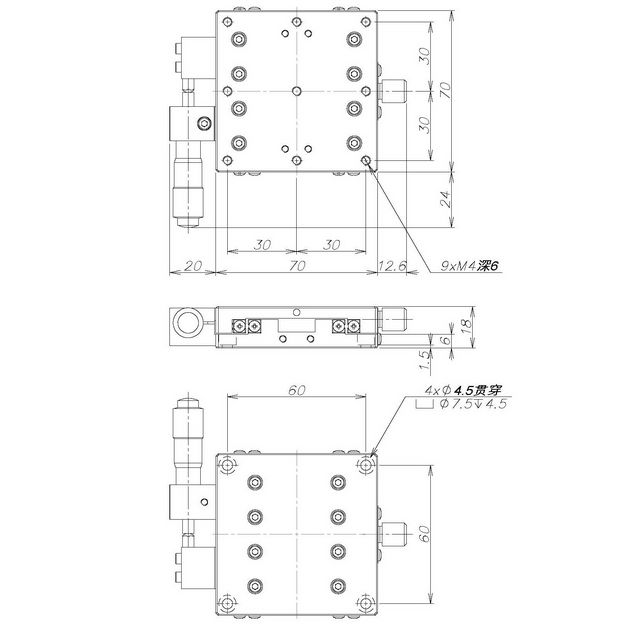

LX70-C

LX70-L

LX70-R

LX70规格说明

产品特长：
采用交叉滚子导轨，可实现高精度、平滑移动。主要材料为铝合金，质量轻。适合于内置于其它装置。
移动方向：X轴一个自由度
材 料：铝合金
台面大小：70mm×70mm
行 程：±6.5mm
负 载：65N（6.6kgf）
导轨类型：V型导轨
最小刻度：0.01mm
精 度：0.01mm
平 行 度：0.02mm
重 量：0.3KG
厚 度：18mm

平台分类：X轴，XY轴，Z轴，R轴，XYZ轴，XYZR轴平台
参数说明：
1.移动方式
L：平行方向，交叉导轨型
LG：平行方向，钢条滚珠型
2.移动方向
X：X轴的一个方向
Y：XY轴的两个方向
Z：Z轴，水平升降
V：Z轴，垂直方向
3.组合方式
无标记：由两个X轴平台叠加，可拆分
M：一体式，不可拆分
B：超薄型
4.平台材质
无标记：铝合金
S：铁质
5.测微头安装位置
L左边，C中间，R右边
5.负载

是指工件重心位于平台中央时平台可承受的力，如果超负载使用，可能会使平台动作不流畅，水平台面上承载物体的重心请勿超出台面的1.5倍。

应用领域：
1.DVD,MD,CD相关光碟读取透镜及可写光学头的生产和检测设备。主要是弧形定位平台。
2.液晶投影机棱镜定位和装片。
3.光纤定位，光通讯系统产品及检测设备。
4.液晶生产和检测设备。
5.半导体关联生产设备及检验评价设备。
各式光学设备和光学产品在定位,校正,检测中都要用到精密位置移动与控制,能够实现精密位移的产品称为精密移动平台（微调架）。
平台设计先进独特，结构合理，质量稳定，多种安装台面,比例的安装孔位设计适应不同安装需求，并可方便快速地组合成多维移动台。
