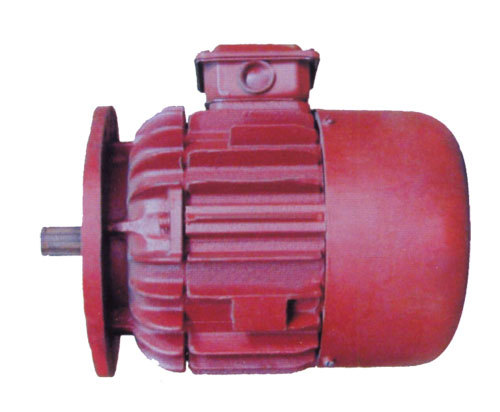

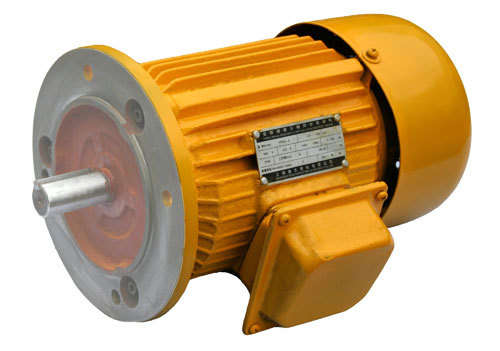

ZD型锥形转子三相异步电动机是电动葫芦的起升电机，本系列电动机不附加任何电磁设备，具有自动刹车功能，即在切断电源时，依靠转子上压力弹簧产生摩擦力矩制动可使电机在短时间内停止转动。该电机起动力矩大、制动可靠，可频繁起动。2000年8月通过ISO9001国际质量体系认证。

　　本系列电动机适用于要求起动力矩较大及制动力矩较大的驱动装置，如电动葫芦、电动小车及大车运行机构，也适用于起重运输机械、机床、生产流水线和其他要求迅速制动的场合中使用。

一.产品概述

ZD系列电动机是一种不附加任何电磁设备自行制动的电动机，具有结构紧凑体积小，重量轻等优点。设计和制造均符合国家有关规定的要求，2000年8月通过ISO9001国际质量认证。

各部零件均经精密加工和检验，制动部分保证在满载情况下迅速刹住，停止转动，并能频繁的起动和运转。

本系列电动机适用于快速制动与需要频繁制动的场合，加电动葫芦，电动小车及大车运行机构，仓库自动化及军训打靶设施等。

二.结构

本系列电动机为自冷式，前端盖有连接法兰。

定子：定子铁心嵌完线以后，漆浸前进行冲击耐压试验一分钟，经浸漆烘干后成为一个完整体，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。

电动机的绝缘等级B级。

转子：采用热套工艺将铸铝转子固定在轴上，转子经校正平衡，运转平稳，振动小。

风扇制动轮及风扇罩：除0.2～0.8KW电机风扇制动轮采用铸铁件和铸铝件两种材料外，其它品种电机均采用ZL203（GB1173-84）铝合金制成，并配有石棉橡胶制动环。风扇罩由08F钢板拉伸后冲孔制成，风路畅通，外形美观，刚性好。

三.制动原理

在电源接通时，转子轴向磁拉力克服弹簧力推开制动轮，电机旋转。切断电源、转子在弹簧力的作用下复位，制动环对电机制动而停止运行。
