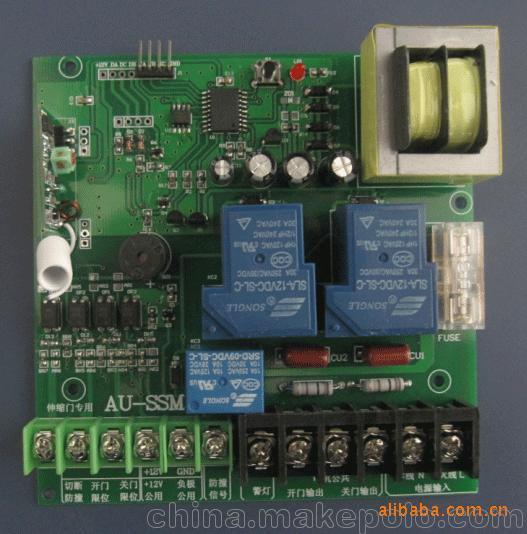

无线遥控伸缩门控制器AU-SSM说明书
产品型号：AU-SSM
产品名称：伸缩门专用交流电机正反转控制器
一、 适用范围
主要应该于电动门、伸缩门上，同时也可应该于车库门、道闸门、卷窗、电动窗帘等交流电机正反转控制器上。
二、 功能特点
1、可手控也可无线遥控，手控遥控相互不影响。
2、开门自动限位、关门自动限位双限位功能。
3、学习对码、带记忆存储功能；配套遥控器非常方便，可自助学习配套各种常用焊码遥控器及学习码遥控器（省去编码配套的麻烦）。
4、带有红外防撞功能，遇到障碍物自动弹回去。
5、多功能CPU中央核处理器进行编程设计，外挂多个接口，可增设各种扩展功能。
三、配套产品
伸缩门主控制箱一只、手持蓝色三键遥控器两只。
四、操作说明：
控制电机为交流单相电机；控制器接通电源后，电机无动作；按一下手控关门键（或者遥控器关门键），电机正转（进行关门操作）；按一下手控停止键（或者遥控器停止键），电机停止（进行停止操作）；按一下手控开门键（或者遥控器开门键），电机反转（进行开门操作）；进行开门或关门时，若想转换方向必须按停止键方可切换。
遥控器学习配套说明：
用手轻按一下接收控制器上的学习按键（黑色轻触开关），学习指示灯点亮，然后按遥控器任意按键，学习指示灯闪烁，表示学习成功，遥控器即可遥控控制接收控制器。
五、 技术参数
接收控制箱
1、体 积：200 X 125 X 50mm
2、重 量：520g
3、使用温度：-10-70度
4、工作电压：AC220
5、工作频率：315MHz、433.92 MHz（其它频率可选）
6、接收方式：超再生（或超外差）
7、触点电流：220V 30A
发射器
1、体 积：58*38*13mm
2、重 量：31g
3、使用温度：-10-70度
4、工作电压：12V
5、工作频率：315MHz、433.92 MHz（其它频率可选）
6、遥控距离：50米以上
四、接线说明：
控制箱共有12只接线端子，从右到左依次为：
1、220伏交流电火线（火线L）
2、220伏交流电零线（零线N）
上面1、2接线柱子为控制箱的工作电源（220伏电源输入）
3、电机正转线（关门输出）
4、电机公共线（电机公共）
5、电机反转线（开门输出）
以上3、4、5三个接线端子为接电机的三根线的接线端子
6、警灯
此接线端子和2号接线端子（即零线N）直接接220伏警灯
7、防撞信号
8、负极公用
9、+12V公用
以上7、8、9三个接线端子用于接红外防撞探头三根线
10、关门限位
此接线端子和9号接线端子（即+12V公用）接磁棒用于关门限位）
11、开关限位
此接线端子和9号接线端子（即+12V公用）接磁棒用于开门限位）
12、切断防撞
此接线端子和8号接线端子（即+12V公用）接磁棒用于切断防撞功厂家直销百胜、红门、捷恩西、晶源、建星、威捷、顺昌、智通达、恒达、东荣、优耐特、杜亚、LED系列等无线遥控器（焊码遥控器、对拷遥控器、拨码遥控器），（伸缩门、道闸、无轨伸缩门、外挂卷帘门，管状电机）控制器等；接收模块，发射模块，遥控开关，质量保证，价格便宜。欢迎来电 。 彭生18923853079 QQ：2753921009诚信通http://szykkgvip.1688.com
'
