24进16出VGA矩阵，二十四进十六出24*16VGA视频矩阵切换器
（型号：QY-2416GA）

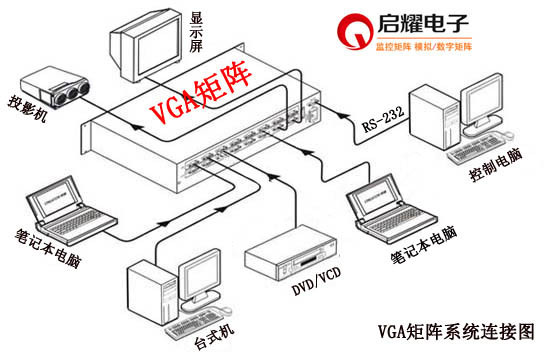

24进16出VGA矩阵，启耀科技汤兵，15921235670，启耀VGA矩阵系列采用高性能专业处理芯片，输入输出自带缓冲设计，增强了现场抗干扰、防静电、防雷击等安全措施，使图像输出更加稳定清晰；设备自带信号延长，长距离传输失真补偿技术，保证信号长距离传输高保真输出；支持多通道同时切换，地址设置等功能；支持各种RGB、VGA、信号源，全贴片SMD工艺，特有ESD静电保护功能；导电机箱设计，有效屏蔽滤波现场环境引起的干扰源，保证设备在恶劣的环境下正常运行；可设置ID地址实现多机级联；安装简单，即插即用；切换灵活：手动切换、遥控切换、电脑软件、网络、可设置自动循环等多种控制方式；标准75Ω阻抗，输入输出统一VGA母头，方便现场安装调试；作用是将多路计算机信号无衰减的切换到多台带有VGA接口的显示设备上，工厂产品齐全，外形美观，乳白色进口按键，纯黑色氧化拉丝面板；完全19寸标准机柜设计，目前工厂标准产品从4-2至64-32；其它非标准产品可来电定做加工。
本公司VGA矩阵系列从4*4 到 64*32均有，关注其他VGA矩阵系列请点击------VGA矩阵-------
24进16出VGA矩阵特性：
(1)独立的矩阵切换输出
(2)遥控锁定功能；面板手动一键切换；傻瓜方便
(3)前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便
(4)预案管理和自动轮巡功能，能任意设定轮巡时间和输入输出通道设置（选配）
(5)前面板液晶屏自动屏保功能，按键自动锁定功能
(6)特有TCP/IP网络控制管理功能，能通过以太网控制；(选配)
(7)具有断电现场切换记忆保护功能；特有ESD静电保护功能；特有的防雷保护电路
(8)支持快速切换操作，操作更加快捷
(9)支持多通道同时切换，地址设置等功能
(10)支持信号时序重整，完美显示1920×1080P高清图像
(11)兼容远端控制设备（如：快思聪、快捷、AMX等国内外所有中控）
(12)安装简单，即插即用
24进16出VGA矩阵技术参数:
带 宽：400MHz(-3dB)满载，0～10MHz @±0.1dB，0～100MHz @±0.6dB
增 益：0dB
阻 抗：75Ω
支持分辨率：2048×1536
亮色度干扰(多通道对一通道串扰)：-55dB@10MHz，-40dB@100MHz
微分相位I/0S：<1.28度，3.58MHz
微分相位误差：0.1度, 3.58-4.43MHz
最大传播延时：5nS(±1nS)
频率响应：少于 ± 0.1dB - 30MHz
切换速度：≤180ns
视频输入
信号类型：VGA信号

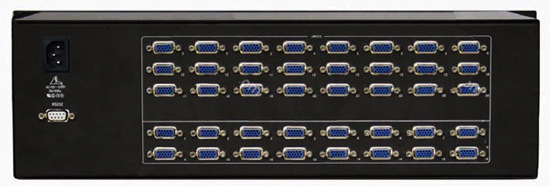

连 接 器：三排15孔（VGA母头）
信号强度：1Vp-p：Y成分视频、S-video，复合视频；0.7V p-p：VGA（电脑信号）；0.3V p-p：R-Y与B-Y成分视频、 S-video
最小电平：0.5Vp-p
最小电平：0.5Vp-p
阻 抗：75Ω
回波损耗：-30Db@5MHz
视频输出
信号类型：VGA信号
连 接 器：三排15孔（VGA母头）
输出电平：2.0Vp-p
阻 抗：75Ω
回波损耗：-30Db@5MHz
D C偏 差：最大±5mV
同步信号
输入/输出信号类型：TTL
输入电平：0～5.0Vp-p，4.0V
输出电平：TTL: 5Vp-p
输入阻抗：510Ω
输出阻抗：75Ω
极 性：正或负与输入一致
串接接口：RS232，9针母D型连接器，端口2，3，5分别直通
串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控
输入电压： AC 100～240V；50/60Hz
1U机箱尺寸：430×250×44mm(长×宽×高）
2U机箱尺寸：430×250×88mm(长×宽×高）
3U机箱尺寸：480×250×132mm(长×宽×高）
4U机箱尺寸：480×250×176mm(长×宽×高）
6U机箱尺寸：432×250×264mm(长×宽×高）
1U机箱含包装重量：约5.5Kg
2U机箱含包装重量：约7.0Kg
3U机箱含包装重量：约8.0Kg
4U机箱含包装重量：约10Kg
6U机箱含包装重量：约12Kg
机箱面板：铝合金氧化拉丝
保修期限：壹年（配件及人工）
遥 控 器：（选配）
上海启耀电子科技有限公司（http://www.video008.com)专业致力于高品质AV、VGA、RGB、DVI、HDMI的视频分配器、视频切换器、视频矩阵以及光端机、图像处理、高档桌面插座及各种信号接口转换等相关电子产品的研发与生产的高科技企业。
本公司视频矩阵产品类型齐全，质量保证，我们有专业研发人员，可以定制产品，欢迎来电洽谈。（联系电话：15921235670；QQ:364804768）
