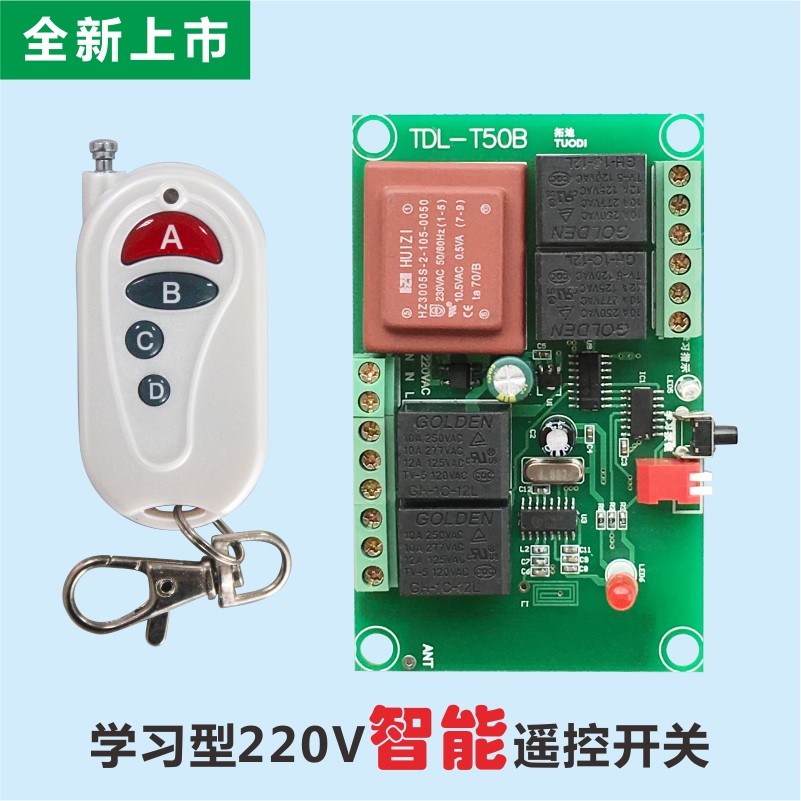

产品配置：

智能型无线接收器：1个。

100米无线遥控器：1个

接收器外壳：1个

产品优点：宽电压85V-265V范围工作电压，学习型 用户可以通过产品拨码开关自己选择控制模式：自锁 互锁 点动 自由调节。

产品应用：

本公司设计、制造的多功能4路无线智能遥控开关，为4个继电器输出开关量信号，可让要控制的设备或电机达到开关或通、断转换的要求。该无线接收控制器，具高保密性，性能稳定、功耗低之特点，且使用方便，其输出工作方式分别有三种自锁、点动、互锁。主要应用于车库门控制、灯光控制、电动门、遥控窗帘、起吊设备、电机控制、水泵、投影幕升降器控制及安防行业等领域。具有安装方便、使用简单安全可靠等优点！

状态描述：

模式1：4路自锁  按一下A开，再按一下A关，其余键依次类推。

 模式2：4路点动  按住A开，松开A关，其余键依次类推。

模式3：4路互锁  按A开，按B关。按B后B开A关  A B C D 以此类推只能保持一个键开。

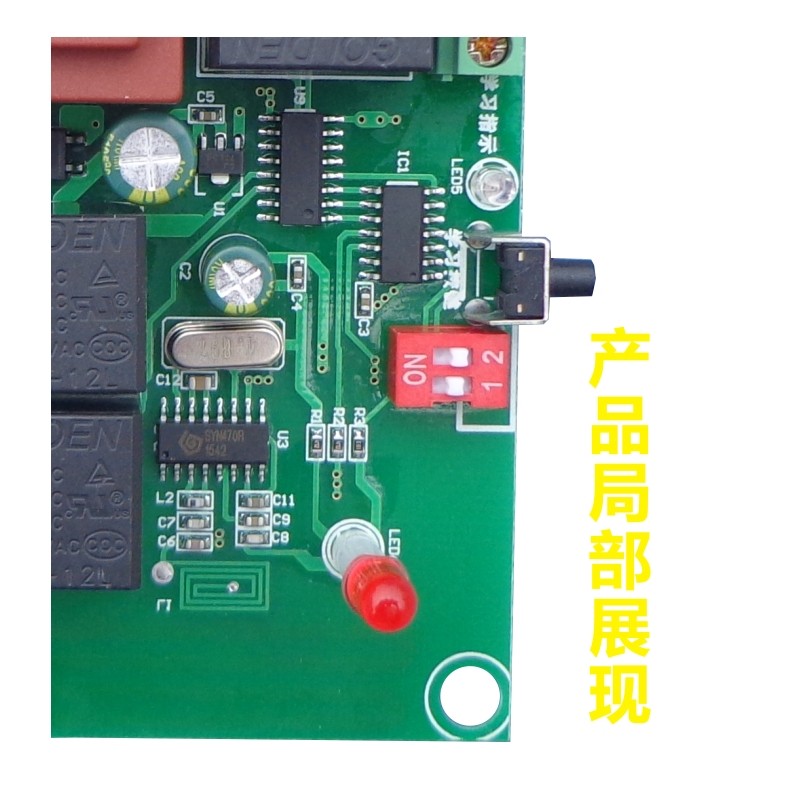

控制模式切换方法：通过拨码开关 拨码更换控制模式（具体操作看产品控制模式示意图）

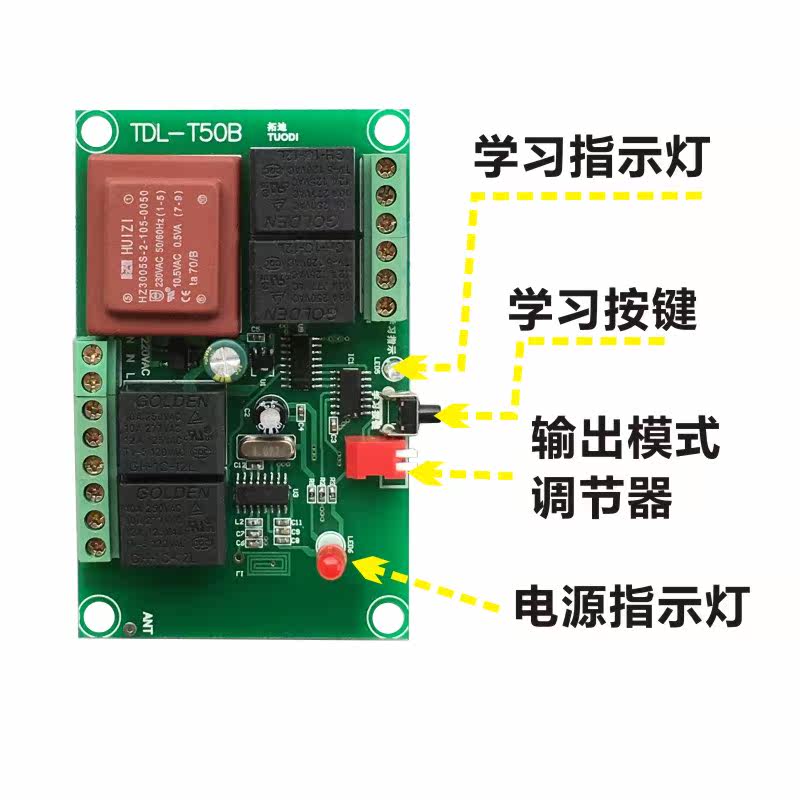

 遥控器配对方法说明：

 1．学习ID：按下学习按键，学习指示灯亮起表示进入学习状态，然后按一下遥控器任意一个按键，学习指示灯熄灭表示学习成功。

2．删除ID：按下学习按键学习指示灯亮起进入删除状态，学习指示灯熄灭后删除成功。

3.能解码2262 EV1527等：编码芯片或兼容芯片,可学习存贮15个遥控器。

注意事项 ：

4．天线用软导线或其它硬质金属（如拉杆天线） ，尽量拉直使用。不要靠近金属物体。

5．电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）

接收器基本参数

应用范围

85V～265V宽工作电压，采用美国专业开关电源管理芯片，质量好，防雷，稳定，功耗低，节省能源。
适用无线遥控的，车库门控制，灯光控制，遥控窗帘，设备控制，家电无线控制开关等

遥控器基本参数

 这种无线射频遥控器被广泛用于传输数据和信号控制，遥控车库，无线窗帘，门锁，工业控制和无线安全报警行业等行业。我们可以为客户的特殊要求设计。

产品接线图：
