锚喷质量检测仪产品结构

锚喷质量检测仪由框架、芯样托架、测压装置等组成。
1、 框架
框架由底座、承载板、加荷锥体、油压千斤顶等组成。
按仪器的精度要求：两加荷锥体的同轴度<0.2MM，球状加荷锥体采用国际标准、锥台角60。球端曲率半径为5mm、油压千斤顶的活塞直径为50mm、最高压力15Mpa。
2、芯样托架
芯样托架用来放置被测试芯样。芯样托架的直径与测试芯样的直径一致，本仪器采用Φ50mm和Φ30mm两种规格。
3、液压系统
液压系统由油压千斤顶、手压油泵、钢管油路等组成。

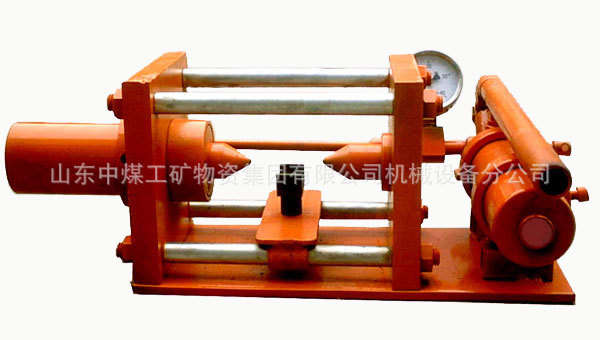

锚喷质量检测仪实物图



锚喷质量检测仪特点

锚喷质量检测仪具有结构紧凑合理、外观新颖、美丽、操作简单、检测迅速等特点．

锚喷质量检测仪用途

HQC40混凝土强度检测仪(锚喷质量检测仪）主要用于检测锚喷巷道喷射混凝土的强度，亦可检测岩石的强度等级。混凝土取样机取出来的岩芯，放到混凝土强度检测仪(锚喷质量检测仪）上测量硬度，从而判定混凝土的质量。

锚喷质量检测仪技术指标

最大工作荷载 (KN)  额 定30

压力 (MPa) 15

两加荷锥体同轴度(mm) <0.2

测试最大芯样 (mm) Φ50

行程 (mm) 60

测试精度±2～5％

活塞面积 (C㎡ ) 19.63

重量( Kg) 20

外形尺寸（mm）365×250×165

  因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实．
免费咨询电话： 400-086-0537
