WPS水源水集中净化系统(饮用)概述

    为满足企事业及各种社会团体独立创建饮用水净化系统的需要，结合各类水源水(如自来水/地下水/江河湖泊水，以下略同)的不同水质情况，经我公司与韩国知名伙伴会社共同研制而推出的一体化（含流动型）全能型/软化型/纯水型等多种水源水净化设备。

    它不仅适用于企业、居民小区、学校、机场、客运站、部队、村庄、商厦等凡需要独立创建水源水（自来水）集中净化系统的一切场合，也适合于各种江河湖泊水为净化对象的流动型作业场合，又适用于软化/纯化为目的的场合。（在中国全境，由沈阳华可乐公司独家生产、工程安装和售后服务）

一.设计条件与处理目标

1.1处理量：1～15M³/Hr

1.2处理对象：地下水、水源水及受污染的自来水

1.3净化目的：生活饮用水、饮用净水、纯水（瓶装水）、食品（鱼类）加工用水

二.工艺流程示意图

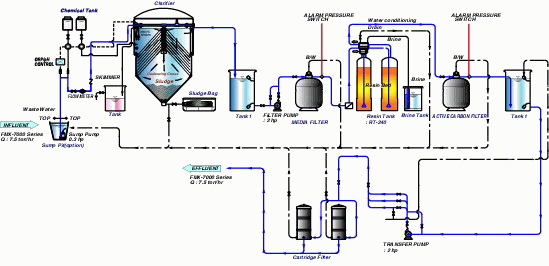

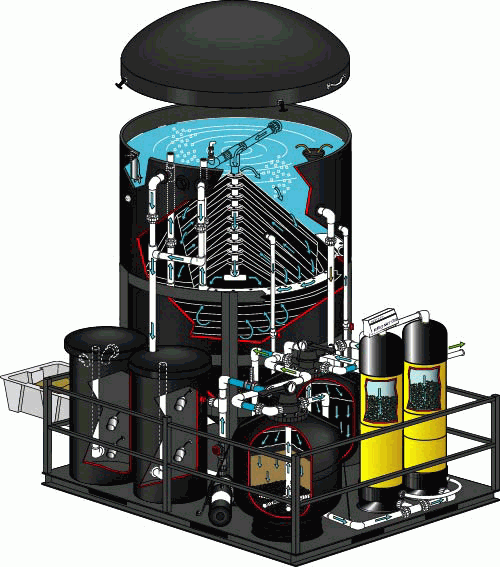

                                 一体化全能型净化设备                                                                           一体化全能型净化原理

三.处理系统技术概述

3-1主要装置原理

☆综合净化装置：原水首先进入化学反应罐体内与ORP/PH控制装置投入的水处理药剂发生高效化学反应（高精度、高接触率、无动力搅拌）、絮凝沉淀、固液分离、油水分离（在单一罐体内完成）,使原水中的色度、浊度、硫酸盐、氯化物、TDS、LAS、Oil、低氨氮、COD、余氯、重金属、细菌等污染物得以95％以上的净化处理。因此，对受污染的城市自来水、地下水及各种水源水而言，这种装置是水源水集中净化所必需的核心处理设备。其内设有55°斜角的10个漏斗式圆锥型倾斜吸附板，以吸附或阻滤絮凝物和胶体颗粒物资。另外，由于高效臭氧喷射作用（接触率99％以上）使上升水得以清浊、脱色和一次杀菌消毒。

☆ORP/pH控制装置：本控制装置的主要功能是即时调节原水PH值于适当范围，它是一种自动控制PH范围并自动计量和注入水处理所需各种药剂的控制器。

☆ 介质过滤器：本装置由石英砂、颗粒陶瓷等多介质滤料制成，对TDS、大分子或大离子、悬浮物等粒度大于40μ的污染物具有良好的滤除功能(可根据客户要求设计自动反洗功能);

☆ 活性炭过滤器：本装置主要利用活性炭（椰子壳）的物理及化学吸附作用，来滤除处理水中色度、浊度、氯化物、有机物、胶体微粒、微生物、农药、重金属离子及TDS等粒度大于50μ的污染物(可根据客户要求设计自动反洗功能)；

☆离子交换装置：利用离子交换原理及流量控制型技术（一般采用单控制阀、双树脂罐、单盐箱以保证连续产水），将原水中的钙、镁离子及重金属离子进行有效置换，使处理水硬度和电导率达标。本装置采用美国阿图组全自动控制阀（分时间和流量控制），使离子置换安全高效.

众所周知，当今世界有许多国家和地区的

①水源水或自来水中含有水源水本身的各种污染物、氯气消毒中产生的致癌氯化物及传统长距离输送管道中的二次污染物、酸雨所形成的氮气和硫氧化物等。且由于所处地域不同，水源水或自来水的污染程度也不同。具体有：氯/硬度/氮氧化物/硫氧化物/重金属/离子/有机物/农药成分/微生物等;

②本装置将上述在水源水净化过程中未被消除的污染物质引入到使用处(终端)时，通过高纯度的离子交换树脂层，消除污染物质。一切净水装置的过滤介质使用几天以后，净化水的能力急剧下降，因此需经常更换新产品。而本装置过滤层每天深夜时自动提供＊1钾，可再生介质。所以有自动更换新介质的功能;

③未处理的水进入软化装置，软化装置溢出温和的饱和树脂，它吸引氯、硬度、硝酸盐、硫酸盐和铅，并用氯化钾(这些是你身体自然需要的物质)替换它们;

④当你睡觉时系统自动排除污染物，你要做的是，偶尔加入氯化钾和享受美味、友谊、健康、低廉的水;

☆精密过滤器：本装置也是一种精密过滤常用的器具，可滤除离子交换处理水中粒径大于5-20μ（本次选择5μ）的污染物。在对处理水进行精密过滤的同时，使处理水质最终达标；

☆微过滤器(客户选择)：本装置可去除铁、锰等多种有害金属，还有滤除分子量较大的细菌、病菌、有机物、余氯等粒径为5～0.1μ的污染物，使处理水质达到更纯的标准；

☆超滤膜过滤器(客户选择)：作为深度净化分系统的核心装置，本装置不仅可以对水质软化处理和适度脱盐，而且可以滤除色度、细菌、病毒、溶解性有机污染物、硝酸盐、有机物、重金属、铁、锰、氨氮等粒径为0.1～0.05 μ的污染物，使处理水质达到纯水标准；

☆臭氧杀菌装置：臭氧杀菌装置是饮用水和其它用水杀菌方面非常有效的方法，臭氧分子包括三个氧原子（O3），含有两个氧原子的氧分子是在大气中被发现的。这两种氧分子的特性是完全不同的。臭氧是已知可利用的最强的氧化剂之一，氧化能力仅次于氟，在病原体摧毁方面特别有效。臭氧可使细菌、真菌等菌体的蛋白质外壳氧化变性，可杀灭细菌繁殖体和牙胞、病毒、真菌、常见的大肠杆菌、粪链球菌、金黄色葡萄球菌等，杀灭率在99％以上。臭氧还可以杀灭肝炎病毒、感冒病毒等，臭氧在室内空气中弥漫快而均匀，消毒无死角。臭氧具有不稳定性臭氧在常温下可以自行还原为氧气，不会污染环境。而且,原料广泛,水、空气都是制取臭氧源，符合保护环境的要求。

在臭氧攻击病原体时分解成O2分子。因为臭氧有20分钟的半生命期，包括逐渐分解成O2分子和额外溶解在水中的氧。溶解氧使饮用水味道转好、是富氧饮用水的重要组成部分，所以增加溶解氧能提高水的味道。在一定浓度下5-10min钟内，臭氧对各种菌 类都可以达到杀灭的程度。其浓度达到2mg/L时，作用1min，可将大肠杆菌、金黄色葡萄球菌、细菌的芽孢、黑曲霉、酵母等微生物杀死。当水中浓度达到0.5mg/L时，作用5min可将水中细菌全部杀死。而水中的锶、偏硅酸、重碳酸盐、总矿度，总碱度不受高浓度臭氧的影响。在大多数情况下，残留浓度0.4或者0.5PPM的臭氧就可以发生效力，足以摧毁病原体。这种浓度臭氧还可以有效摧毁栖息在饮用水水桶内部或盖子上的病原体。

通过紫外线（UV）杀毒的处理水不能提供对残余菌类进行长效消毒，意即那些孢子和细菌完全可能仍残留在桶内以致成为不安全的水。因此，用臭氧处理饮用水是最理想的,而桶装饮用水是必须的。

氯也有一种对付残余菌类的有效方法，但在品质要求较高的饮用水是不适用的，因为氯使饮用水产生不良味道并含有活跃的致癌物质。臭氧对铁、锰氧化也很有效，使铁锰得以被过滤器滤除。

☆控制面板：符合国际电器制造业协会标准的模拟（或数字）控制式面板，操作简单、方便。

3-2设备系统特点

a)一体化设备，系统运行稳定、处理效率高；

b)在单一罐体内完成反应、絮凝、沉淀、悬浮、臭氧处理工序，使色度、浊度、硫酸盐、氯化物、TDS、LAS、Oil、低氨氮、COD、重金属、细菌、余氯等污染物去除率达到95％以上；

c)因系统采用双套离子交换装置(单阀Fleck、双罐、单箱、钾盐置换式)，不仅保障全系统连续制水，而且可获得富氧、口感好，卫生安全的饮用水；

d)构造简单、维护容易，安装容易、移动方便，占地面积小；

e)系统操作方便，使用寿命长；

f)因采用臭氧处理，不仅脱色、消毒效果好，而且还能彻底的去除LAS；

g)系统运行成本低，处理后能够得到优质、达标饮用水；

h)产品主要部件和装置，均按美国ETL、UL设计标准制造；

  i)模拟或数字自动控制系统,可实现无人操作。

四.适用范围
环保住宅小区       别墅区              宾馆             商务楼          企事业住宅区       办公楼

学校                        学生公寓           医院           疗养院          村庄                       军营等,

凡需要独立创建水源水净化和供应系统的一切场合和用户(还可以设计成流动型).

总之，本系统作为一体化饮用水/纯水净化设备，不仅结构紧凑灵活、安装操作容易，而且可满足不同水质、不同流量、不同用途、不同目标之要求，还具备运行费用低廉、使用寿命长等优点，是饮用水/纯水集中净化与流动供应设备的理想选择！

五. WPS系列水源水集中净化系统规格参数：

注: 1.因产品设计不断改进,恕上述参数时有调整.

    2.上述产品介绍,基于对各种最全面的污染物水源水而言.然而,在实际生产供应中，用户究竟应该采用什么样的工艺系统,取决于其水质/水量及出水标准的条件和目标要求,故还望广大新老用户结合自身的实际情况科学选择应用最适合、最可行的WPS净化工艺设备为宜!

也就是说,

根据不同水质、不同目标、不同流量及不同投资,可以组成下列各种经济实用型净化设备系统，望广为利用为盼！
