PZ2 型配水闸阀

PZ2型配水闸阀是直角式闸阀，用小型电动机作为动力源替代人工操作,可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于80℃。

PZ2 型配水闸阀概述

1、本系列产品是直角式闸阀，可承受0.1Mpa的压力。主要用于矿山井下各吸水井配水，也可用于选矿、水处理水池泄水。水中不含有腐蚀性的介质，水温不大于80℃。
2、型号意义：
如：PZ2-400
PZ2-配水闸阀
400-公称直径
3、本系列产品所执行的标准是：企业标准Q/BBC-007-91《配水闸阀》。

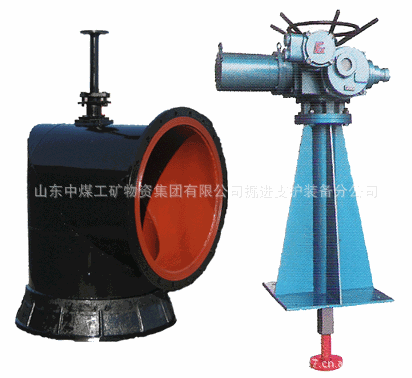

PZ2 型配水闸阀原图



PZ2 型配水闸阀结构说明

1、配水闸阀由操纵台、连接杆、阀杆、闸阀、短管等部件组成。
2、PZ2型用小型电动机作为动力源替代人工操作，方便、快捷。
3、闸阀由阀体和阀瓣构成。
（1）闸体为焊接件，下部装有一锥形密封环，与阀瓣共同构成密封部分。
（2）阀瓣由焊接件与橡胶垫构成，通过带环螺钉组件与阀杆绞接，以保证阀的密封性能。
4、短管用于埋入配水井井壁，为焊接件。
5、连接杆的长度由配水井底板至泵房底板的高度差来确定。分为5米、4.5米、4米、3.5米四种规格。用户也可以按实际安装高度确定连接杆的长度，按需定制。

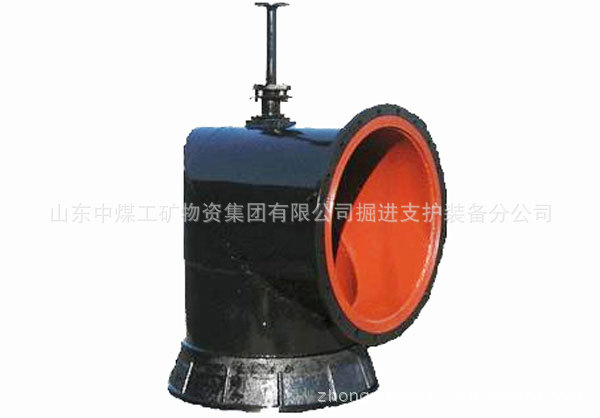

PZ2 型配水闸阀实图



PZ2 型配水闸阀安装

1、本产品在存放期间，操纵台丝杠应涂以防锈油脂，避免日晒雨淋。阀门部件应避免沾染油脂，防止橡胶老化。
2、在灌注井壁时，预留短管孔和支撑阀闸的槽钢孔，泵房地面预留操纵台基础孔。
3、连接阀闸和短管的法兰（中间加橡胶垫），把短管穿入预留孔中，借阀闸的外露阀杆找好垂直度，固定支撑槽钢。
4、操纵台就位后，按说明书要求尺寸提升丝杠。
5、核对阀杆至丝杠间的连接杆长度，装上连接杆，再校对一下垂直度，把操纵台和短管固定。
6、卸下阀杆端部的卡环，检查整个机构操作是否灵活。

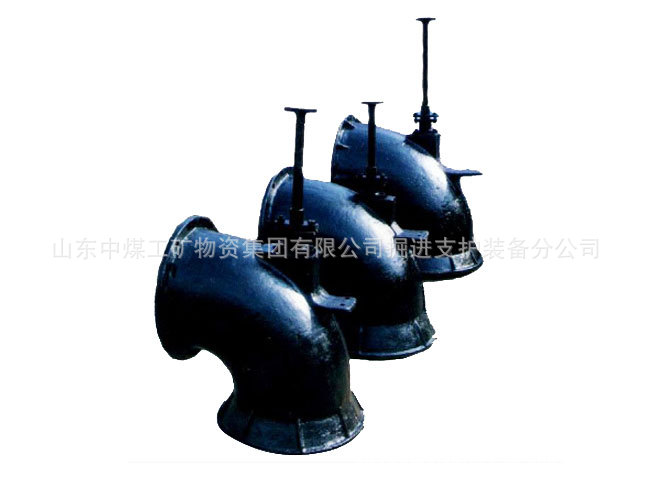

PZ2 型配水闸阀实拍图



因产品生产批次、具体型号不同，以上图片仅供参考，价格视行情略有浮动，详情可联系我们的销售人员进行具体核实
免费咨询电话：400-086-0537
