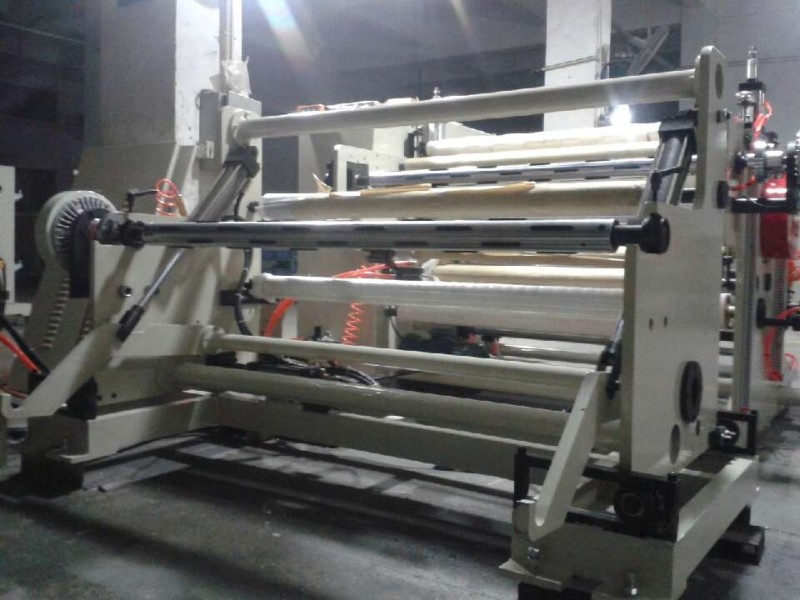

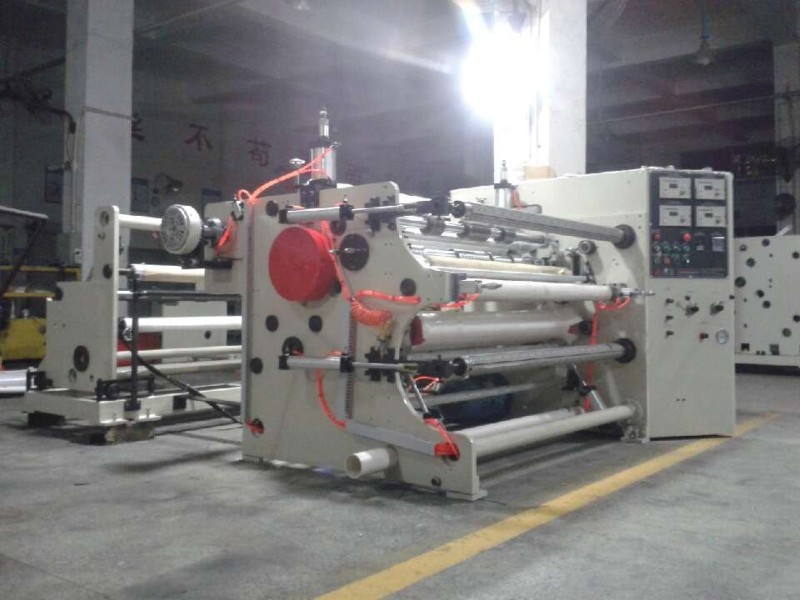

本款贴合分切复卷机在原设备的基础上增加了分切定位压轮及聚安脂收卷压轮,更好的保障了分切收卷及复卷效果;同时对机台的结构作了相应的调整,操作更加方便简单。
摘要 | 配置内容及相关技术参数 | 备注 |
| 基本技术参数 | 有效工作宽度 | 1300mm | | |
| 最大收卷直径 | Φ450mm | | |
| 最大放料直径 | Φ800mm | | |
| Φ500mm | | |
| 机械最高速度 | 0~100m/Min(根据不同材料而调节速度) | | |
| 主机尺寸 | 宽2350mm×2200mm×1300mm | | |
| 主机结构 | 机架墙板式 | 25mm钢板配合冷拉钢管连接结构 | | |
| 放料部分配置 | 放料座 | 纠偏式放料尾架配合气涨轴 | | |
| 纠偏系统 | EPC自动纠偏 | 1组 | |
| 放料轴 | 3寸气涨轴、 | 2组 | |
| 放料刹车 | 下放料10kg磁粉刹车 | 1组 | |
| 下放料10kg磁粉刹车 | 1组 | |
| 上料机构 | 自动上料 | 1组 | |
| 摆出式放料机构 | | 1组 | |
| 贴合部分配置 | 贴合方式 | 上、下高精密滚轮贴合 | | |
| 上贴合轮 | 耐磨硅胶轮Φ160mm | 1组 | |
| 下贴合轮 | 光滚轮Φ200mm、镜面处理 | 1组 | |
| 拉布轮 | ¢135硅胶拉布轮 | | |
| 胶面导轮 | ¢80硅胶轮 | | |
| 调节方式 | 可调气缸 | 2组 | |
| 贴合滑道 | 直线滑轨 | 2组 | |
| 分切部分 | 分切方式 | 上、下圆刀分切 | | |
| 上圆刀 | Φ105上圆刀 | 15套 | |
| 下圆刀 | Φ108下圆刀(宽度30MM) | 15套 | |
| 下圆刀 | 刀垫 | 1套 | |
| 卷取部分配置 | 收卷方式 | 中心收卷 | | |
| 收卷轴 | 3寸气涨轴 | 2组 | |
| 收卷离合 | 10kg磁粉离合器 | 2组 | |
| 主驱动系统 | 马达输出后经过渡轮传入卷取离合器 | | |
| 主机控制 | 变频无极调速 | | |
| 展平装置 | Φ100mm弓型轮 | 1组 | |
| Φ80mm调节滚 | 1组 | |
| Φ80mm铝导轮 | 5条 | |
| 收卷定位 | | 1组 | |
| 收卷压轮 | | 1组 | |
| 传动方式 | 齿轮与链轮配合传动 | 1组 | |
| 主机马达 | 5.5kw电机 | 1套 | |
| 主机控制方式 | 变频无极调速 | 1套 | |
| 轴承 | 国产优等轴承 | 1组 | |
| 油柒 | 小霸王玉白汽车油柒 | | |
