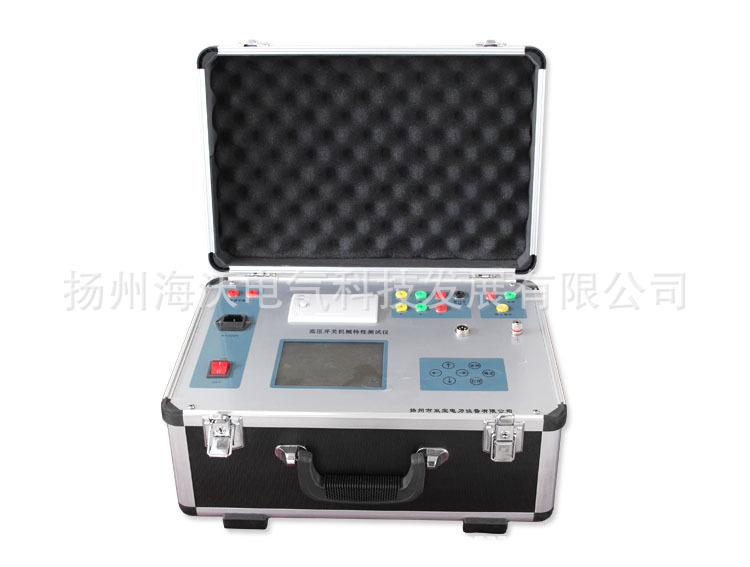

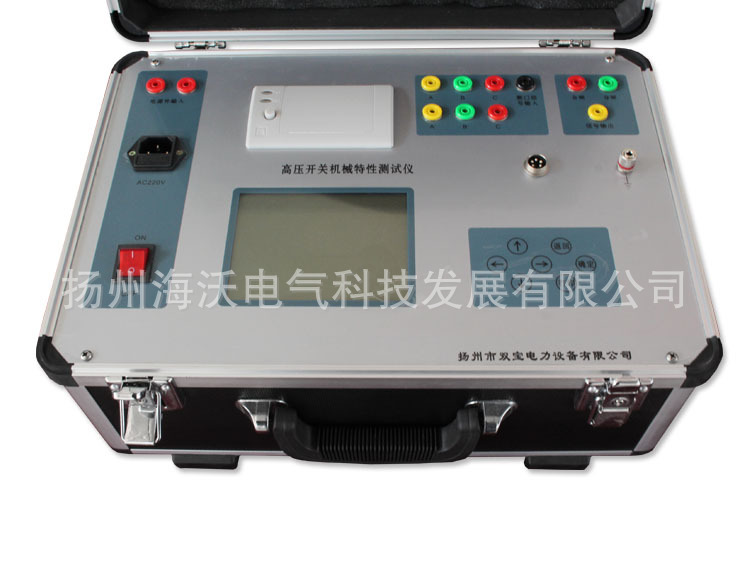

高压开关机械特性测试仪功能与特点

测试功能

（1）三相不同期                              ms

（2）同相不同期          同时测三相双断口    ms

（3）动触头行程          同时测六个断口      ms

（4）动触头超行程        同时测六个断口      ms

（5）合（分）闸时间      同时测一至六个断口  ms

（6）合（分）闸弹跳时间  同时测一至六个断口  ms

（7）刚合（刚分）闸速度  测一断口（传感器安装断口）m/s

（8）合（分）闸最大速度  测一断口（传感器安装断口）m/s

（9）合（分）闸平均速度  测一断口（传感器安装断口）m/s

特点

（1）采用最先进的传感器，精确，可靠，安装方便，适应面广。

（2）对开关操动电压适应范围大，DC60V-220V均可操作。

（3）能自动判别并显示开关操作中的错误指令和不成功操作。

（4）测试方法灵活。无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。

（5）测量数据可窗口显示，也可以打印输出。打印机还能提供六个断口的电流波形图和一个断口动触头时间——行程的

波形图。

（6）测试仪体积小、重量轻，便于携带。

（7）抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。

（8）仪器自带220V/5A直流操作电源，可现场操动各种开关。并具有延时（一秒钟）断电功能。

（9）仪器严格按国家标准GB3309-89《高压开关设备常温下的机械试验》中的定义要求进行数据采集和处理。

 尺寸与重量：

    主机:440× 300×150(mm) 5(kg)

    附件:440×300×80(mm) 3(kg)

    工作电源:AC220V±10%，频率:50Hz±5%

    环境温度:-10℃～ 40℃，相对湿度:≤85%

    绝缘电阻≤2MΩ

    介电强度:电源进线对机壳能承受1.5KV1分钟的耐压测试。

    时间测试范围:0 ～999.9ms，分辨率:0.01ms

    速度测试范围:15m/s，分辨率:0.01m/s

行程测试范围:0～750mm，分辨率:0.01mm

 （一）、特点及主要功能
　　1.800×600超大彩色液晶显示器、高速热敏打印机；
　　2.集成操作电源（20A），无须现场二次电源，现场使用更加方便快捷；
　　3.具有2个标准USB接口；
　　4.具有录波功能，可对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断；
　　5.Windows98操作系统，触摸操作方式，可接鼠标或键盘操作；
　　6.可测试12通道时间及同期，尤其可以测试某些高压开关辅助断口与主断口的时间（6路）及电阻值；
　　7.可测试一路速度，配备角速度、线性传感器、滑线电阻，几乎涵盖所有型号开关的速度测试；
　　8.设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；
　　9.内部抗干扰电路可以抵御现场感应的15kV高压，保护断口安全、可靠；
　　10.支持开关操作机构的低电压试验。

　　（二）、主要技术指标
　　1.测试项目
　　1.1 时间测量
　　1.1.1 同时测量12个断口的固有分、合闸时间及同期性；
　　1.1.2 弹跳次数、弹跳时间；
　　1.1.3 主、辅触头动作时间差（选配）；
　　1.2 速度及行程测量
　　1.2.1 刚分速度、刚合速度、最大速度；
　　1.2.2 开距、超程及总行程；
　　1.2.3 分、合闸瞬时速度，并绘制“行程—时间（S-t）”曲线；
　　1.3 测试分（合）闸线圈电流波形，断口状态波形；
　　1.4 重合闸试验测试；
　　1.5 低电压试验；
　　1.6 六个通道主、辅触头动作时间差及合闸电阻测试（选配）；
　　1.7 西门子石墨触头开关的时间及速度测试（选配）；

　　2.主要技术参数
　　2.1 最大速度：20m／s，分辨率：0.01m／s；测试准确度为：±1.0％读数±0.05；
　　2.2 行程测试范围：6mm～650mm（由传感器的长度决定）；
　　2.3 行程最小分辨率：0.1mm；测试准确度为：±1.0％读数±0.1mm（滑线电阻传感器）；
　　2.4 时间测试范围：10ms～12s，
　　2.5 时间分辨率：0.1ms；时间测试准确度为：±0.5％读数±0.2ms；
　　2.6 最小动作同期差分辨率：0.1ms；测试准确度为：±0.5％读数±0.1ms；
　　2.7 测试通道13路：12路断口时间，1路速度；
　　2.8 电源：AC220V±10％；50Hz±1Hz；
　　2.9 操作电源输出：电压30V～220V可调，电流20A，数字程控调整。

一、产品功能：

1 精确的采样技术，系统的采样频率60 kHz，位移幅值分辨率可以达到16位。

2 本产品要求配备电脑，由上位机软件控制测试全过程以及后期数据的分析和管理。上、下位机通过USB连接线缆进行连接。

3 打印出详细报告，报告内容包括单分、单合曲线、包络线、电流曲线等以及参数列表。

4 实现开关单分、单合、合分、分－θ—合分、分－θ—合分－t—合分、合分—t－合分六种测试。

5 本产品除了测试软件（DataProc）还配备有曲线生成软件（RCM）用于根据测试软件测试得到的数据生成相应型号断路器的标准曲线。

6 测试时需要安装传感器来测量行程—时间特性曲线，并能按照IEC 62271－100—2001：05以及GB/T 1984-2003标准的要求完成标准标准曲线和实测曲线的图形比对。

7 测试时可以选择不安装传感器、安装分闸位置辅助触点进行平均速度测试。

8 可以选择将传感器安装在A、B、C三相中的任意一相，灵活设置。

9 可以选用角位移传感器，软件包含了三种角度与行程的转换模式。

10 测试的控制方式包含内控、外控、手力三种方式。

11 计算并显示出触头速度以及加速度的变化曲线

12 可以根据“占行程百分比”、“时间”、“行程”三种定义方式分别定义触头运动速度，满足各种速度测试要求。

13 直接精确测量触头开距。

14 测量并以显示断口波形、反弹幅值、弹跳、超程、过冲等。

15 可测试不同期、分、合闸速度、时间等断路器机械特性参数，兼顾旧标准要求测试的项目，同时涵盖了新标准要求测试项目。提供强大的数据库功能，保存所有测试过的数据，并根据不同依据提供后期查询功能。

2、主要技术参数

允许外接电源 0～10A

时间分辨率 0.01ms 行程测量范围 0～999.99mm

合（分）闸时间 0～999.99ms 时间—行程特性曲线幅值精度 ≤传感器总长/65535

合（分）闸不同期 0～99.99ms 时间—行程特性曲线幅值分辨率 传感器总长/65535

速度测量范围 0～99m/s 时间—行程特性曲线采样频率 60KHz

速度测量分辨率 0.0023m/s 开距 0～999.99mm

速度测量精度 0.0023m/s（传感器总长等于总行程时）

触头弹跳时间 0～99.99ms 线圈电流波形采样频率 60KHz

线圈电流测试范围

 0～15A（标配）

（根据客户要求可以制定测量范围0—15A） 线圈电流波形幅值精度 ：≤0.1%

适用温度范围 -10℃～60℃ 电源 AC 220V±10%  50Hz

适用湿度 ≤80%RH
