目录

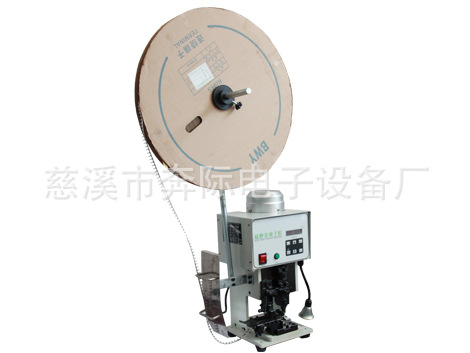

一、 BJ-1T操作说明
A、 概要……………………………………………………………………1
B、 介绍……………………………………………………………………1
C、 功能……………………………………………………………………1
D、 规格与配件……………………………………………………………1
E、 操作……………………………………………………………………2
F、 手动回圈………………………………………………………………2
G、 清洁保养………………………………………………………………2
H、 注意事项………………………………………………………………3
二、 故意排除与修护
A、 离合器不定位卡住马达无法运动……………………………………3
B、 马达皮带轮正常运转机台无法正常动作……………………………2
C、 模具卡住无法上下滚动………………………………………………4
D、 刀具调整………………………………………………………………4
三：保修卡
一、BJ-1500操作说明
A、 概要：
BJ-1500为高速度之半自动端子机，模具更换快速稳定，能配合多种
模具，机台操作，维修容易针对高产量低维修厂商节省其故障期产生之成本浪费而设计，且外形美观、优雅，让厂内更觉得高尚先进。
B、 介绍：BJ-1500连续端子机压着机，采用滚动轮式的离合器，定点准，操作简单。
C、 功能：
1、 卡式模具调整容易快速省时。
2、 电压稳定速度快准确性高。
3、 电脑端子DC端子。
4、 结构轻巧容易移动工作场所。
5、 适用于OTP卡式横模具。
6、 操作或静车时，声音轻小，操作员不易疲劳。
D、 规格与配件
形式 Model BJ-1500
能力 Capacity 1000kg
行程 Stroke 30mm
电源 Power supply 220v/50Hz
马力 Horse power 120W
卡式模 Mod seat OTP卡模
体积 Dimension 280*400*480mm
重量 Weight 50kg
E、 操作：
1、 将电源关掉，将卡式模拉头往左转3圈，往右转2圈，将卡式模装入，按一下调模钮，将调模棒转下来，检查上下刀模是否没有碰撞刮伤。
2、 将电源开关打开，此时电源指示灯亮起（黄色），马达用皮带轮转。
3、 将加工线材置于端子内适当位置。
4、 踏一次踏板，电磁吸铁作用，解开离合器，使上下铆刀与切刀由上
5、 下打一下，并将下一个端子送至定位。
6、 确定卡式模及异常情形，将电源关闭。
F、 手动回圈：
1、 将电源关掉。
2、 按一下调模钮。
3、 以开口扳手依顺时针方向旋转主轴，使冲头由上往下点动作，锁住离合器，即一个回圈。
注：离合器锁住时，主轴尚可旋转，但冲头动作。
G、 清洁保养：
1、 每日操作后，需清洁机体的模具，以延长寿命。
2、 机台及模座油孔，每日上班须加机油。
H、 注意事项：
1、 起动电源开关时扳手须离开。
2、 起动前冲头必须调到最高点。
3、 避免重压几个端子。
4、 确认电压是否正常（主装稳压器），确保机器寿命。
5、 为了安全起见，确认双手已离开机台，方可起动电源操作。
一、 故障排除与修护
A、 如离合器不定位，卡住马达无法起动：
排除方法：以手动操作滑动，将开口扳手照指示方向将两支回转的螺丝放松至八角与定位杆套卡住，再以手固定压紧勿放，把回转轮转到定位杆卢回轮螺丝1/3平均锁紧，再放开开口扳手，听见碰撞声后，再以手转动时感到轻松即为正常。
B、 马达、皮带轮正常运转机台无法动作。
1、 电磁铁不良，换新。
2、 电源线路板故障，换新。
3、 脚踏开关不良，换新。
4、 保险丝一直断，勿加大。
5、 离合器弹簧不够力，换新。
6、 机械动作迟钝，每日加黄油1-3次于机台（4孔）与模具（3孔）之油孔。
7、 马达故障（冒烟，臭味），马达120W整换，注意马达达电压。
8、 皮带不要太紧，手压皮带时为10mm之间。
C、模具卡住，无法上下滑动：
用手转动皮带轮圈，使主轴带动滑块上下滑动带动冲头，看上下铆刀是否碰伤，刮伤端子卡住上刀。
D、刀模调整：
注意：高速刀具高低时请将电源关闭。
（a）机器部分：
按需要方向旋转，调整螺丝适当位置，然后锁紧即调试完毕。
（b）机器部分：
一、全压著高度调节，由0-9共10个指标，号码越大，则高度空隙越大，每一号码指相差0.06mm.
二、PVC压著高度微调，拉出旋转，由1-8共8个指标，号码越大，PVC刀片高度越高，每一标高度相差0.1mm.
