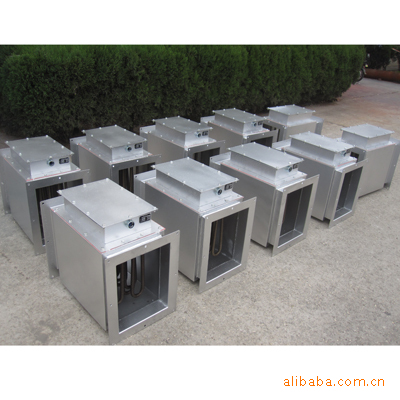

通道式加热器主要用于风道中的空气加热，规格分低温、中温、高温三种形式，采用翅片式电热管结构，增大了热交换面积，大大提高了热交换效率，在结构上都采用了钢板支撑电热管以减少风机停止时电热管的振动，在接线盒中都装有超温控制装置。
1、型号含义
例：FH-M-Z-60：表示用于中温型通道式电加热器，功率60KW，风速为＞150米/分。
2、规格型号和技术数据
低温型
发热长度
L（mm） | 通道宽度
W（mm） | 风速＞180米/分 | 风速＞270米/分 | 风速＞420米/分 |
型 号 | 功率 | 型 号 | 功率 | 型 号 | 功率 |
300 | 250 | FH-D-L-7 | 7KW | FH-D-M-8 | 8KW | FH-D-H-10 | 10KW |
500 | FH-D-L-14 | 14KW | FH-D-M-16 | 16KW | FH-D-H-20 | 20KW |
400 | 250 | FH-D-L-10 | 10KW | FH-D-M-11 | 11KW | FH-D-H-13 | 13KW |
500 | FH-D-L-20 | 20KW | FH-D-M-22 | 22KW | FH-D-H-26 | 26KW |
500 | 300 | FH-D-L-15 | 15KW | FH-D-M-20 | 20KW | FH-D-H-25 | 25KW |
600 | FH-D-L-30 | 30KW | FH-D-M-40 | 40KW | FH-D-H-50 | 50KW |
中温型
发热长度
L（mm） | 通道宽度
W（mm） | 风速＞140米/分 | 风速＞160米/分 | 风速＞180米/分 |
型 号 | 功率 | 型 号 | 功率 | 型 号 | 功率 |
400 | 500 | FH-Z-L-15 | 15KW | FH-Z-M-20 | 20KW | FH-Z-H-30 | 30KW |
800 | FH-Z-L-25 | 25KW | FH-Z-M-32 | 32KW | FH-Z-H-45 | 45KW |
600 | 600 | FH-Z-L-30 | 30KW | FH-Z-M-36 | 36KW | FH-Z-H-36 | 45KW |
1000 | FH-Z-L-50 | 50KW | FH-Z-M-60 | 60KW | FH-Z-H-60 | 70KW |
1000 | 400 | FH-Z-L-40 | 40KW | FH-Z-M-50 | 50KW | FH-Z-H-50 | 60KW |
600 | FH-Z-L-60 | 60KW | FH-Z-M-80 | 80KW | FH-Z-H-80 | 100KW |
高温型
发热长度
L（mm） | 通道宽度
W（mm） | 风速＞60米/分 | 风速＞90米/分 |
型 号 | 功率 | 型 号 | 功率 |
400 | 400 | FH-G-L-10 | 10KW | FH-G-M-20 | 20KW |
600 | FH-G-L-15 | 15KW | FH-G-M-30 | 30KW |
500 | 400 | FH-G-L-12 | 12KW | FH-G-M-24 | 24KW |
600 | FH-G-L-18 | 18KW | FH-G-M-36 | 36KW |
600 | 400 | FH-G-L-20 | 20KW | FH-G-M-40 | 40KW |
600 | FH-G-L-30 | 30KW | FH-G-M-60 | 60KW |
注：特殊规格请与本公司技术部门联系，以上通道式电加热器也可以制造防爆型，在型号前加“Ex”。
3、技术参数
额定电压：380VAC，50~60HZ
额定功率：5~300KW
防爆等级：ExdⅡBT
防护等级IP56
防爆证号：
绝缘电阻：＞20MΩ
介电强度：2500V/1min
4、使用须知
在使用本通道式电加热器时必须与风机联动，即风机启动后方可启动电加热器，在电加热器停止后风机必须延时工作3分钟以上，同时电加热芯必须配置有超温保护装置。通道式电加热器加热的气体压力一般不能超过0.3kg/cm2,如果要超过此压力，请选用循环式电加热器。通道式电加热器低温型气体加热温度不得超过150℃，中温型加热温度不得超过250℃，高温型加热温度不得超过500℃。
