概述

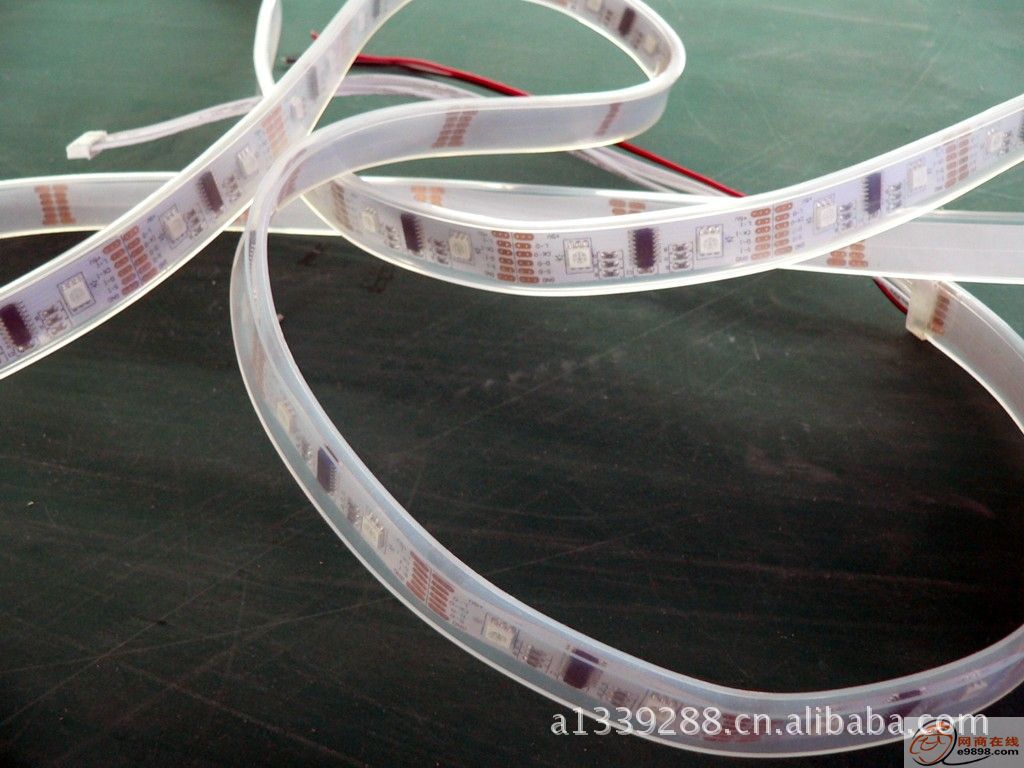

该产品适合于LPD6803输出直接驱动LED的应用场合；可广泛应用于灯箱广告、舞台布景、家居装饰等。
性能指标
工作温度：-20-60℃
供电电压：DC12V
外形尺寸：L90×W60×H25mm
重量：75g
输出：两组SPI信号
功能特点
- 具有长度设置功能；
- 内置多种模式可供选择；
- 具有掉电记忆功能；
- 左边两位数码管显示模式，右边两位数码管显示速度。
- 正确接法：使用前请务必先连接好负载，再开电源；需要卸除负载时，请务必先断开电源。

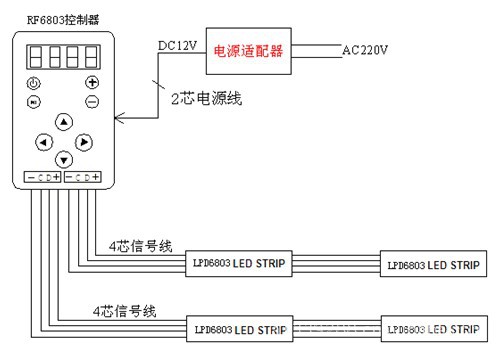

接线图
按键说明
开关键，任何时刻可开启或关闭负载输出,在关闭情况下可设置IC个数,数码管显示“P ***”,***为当前设置的IC个数；
播放/暂停键，可播放或暂停led变化，方便观察led的静态效果；
增加键，用于设置LPD6803数量，最多可设置500颗；
减少键，用于设置LPD6803数量，最少可设置3颗；
程序选择键，向上选择，共94个程序；
程序选择键，向下选择；
变化速度减慢键，共99个速度档；
变化速度增加键。
遥控器面板按键说明
ON/OFF：任何时刻可开启或关闭负载输出；
MODE:模式键，可选择播放模式或暂停模式，在暂停模式下可观察led的静态效果；
S+:变化速度增加键；
S-:变化速度减慢键，共99个速度档；
B+:程序选择键，向上选择，共94个程序；
B-:程序选择键，向下选择；
模式 | 模式说明 | 模式 | 模式说明 |
1 | 静态红色 | 48 | 黄色背向刷色 |
2 | 静态绿色 | 49 | 青色背向刷色 |
3 | 静态蓝色 | 50 | 紫色背向刷色 |
4 | 静态黄色 | 51 | 白色背向刷色 |
5 | 静态青色 | 52 | 七彩反向飘动 |
6 | 静态紫色 | 53 | 七彩正向飘动 |
7 | 静态白色 | 54 | 七彩闭幕 |
8 | 整体三色跳变 | 55 | 七彩开幕 |
9 | 整体三色渐变 | 56 | 七彩二重奏 |
10 | 整体七色跳变 | 57 | 七彩反向流水 |
11 | 整体七色渐变 | 58 | 七彩正向流水 |
12 | 红色正向跑马 | 59 | 七彩来回流水 |
13 | 绿色反向跑马 | 60 | 七彩雨滴 |
14 | 蓝色正向跑马 | 61 | 七彩跳闪开幕 |
15 | 白色反向跑马 | 62 | 七彩背向跳闪 |
16 | 七彩正向跑马 | 63 | 七彩跳闪闭幕 |
17 | 七彩反向跑马 | 64 | 七彩对向跳闪 |
18 | 七彩来回跑马 | 65 | 七彩背向雨滴 |
19 | 整体频闪 | 66 | 红色背向雨滴 |
20 | 七彩来回扫描 | 67 | 绿色背向雨滴 |
21 | 红色来回扫描 | 68 | 蓝色背向雨滴 |
22 | 绿色来回扫描 | 69 | 黄色背向雨滴 |
23 | 蓝色来回扫描 | 70 | 青色背向雨滴 |
24 | 黄色来回扫描 | 71 | 紫色背向雨滴 |
25 | 青色来回扫描 | 72 | 白色背向雨滴 |
26 | 紫色来回扫描 | 73 | 七彩对向雨滴 |
27 | 白色来回扫描 | 74 | 红色对向雨滴 |
28 | 七彩来回拖尾 | 75 | 绿色对向雨滴 |
29 | 红色来回拖尾 | 76 | 蓝色对向雨滴 |
30 | 绿色来回拖尾 | 77 | 黄色对向雨滴 |
31 | 蓝色来回拖尾 | 78 | 青色对向雨滴 |
32 | 黄色来回拖尾 | 79 | 紫色对向雨滴 |
33 | 青色来回拖尾 | 80 | 白色对向雨滴 |
34 | 紫色来回拖尾 | 81 | 七彩推移1 |
35 | 白色来回拖尾 | 82 | 红色推移 |
36 | 七彩对向刷色 | 83 | 绿色推移 |
37 | 红色对向刷色 | 84 | 蓝色推移 |
38 | 绿色对向刷色 | 85 | 黄色推移 |
39 | 蓝色对向刷色 | 86 | 青色推移 |
40 | 黄色对向刷色 | 87 | 紫色推移 |
41 | 青色对向刷色 | 88 | 白色推移 |
42 | 紫色对向刷色 | 89 | 七彩推移2 |
43 | 白色对向刷色 | 90 | 七彩推移3 |
44 | 七彩背向刷色 | 91 | 七彩左右跳闪 |
45 | 红色背向刷色 | 92 | 三色正向流动 |
46 | 绿色背向刷色 | 93 | 三色反向流动 |
47 | 蓝色背向刷色 | 94 | 1～93自动 |
注意事项
一、本产品供电电压为DC12V,不可接错电压；
二、电源线不得相互短接，引起短路；
三、本产品的质保期为壹年，但不包括人为损坏或超负荷工作的情形。
