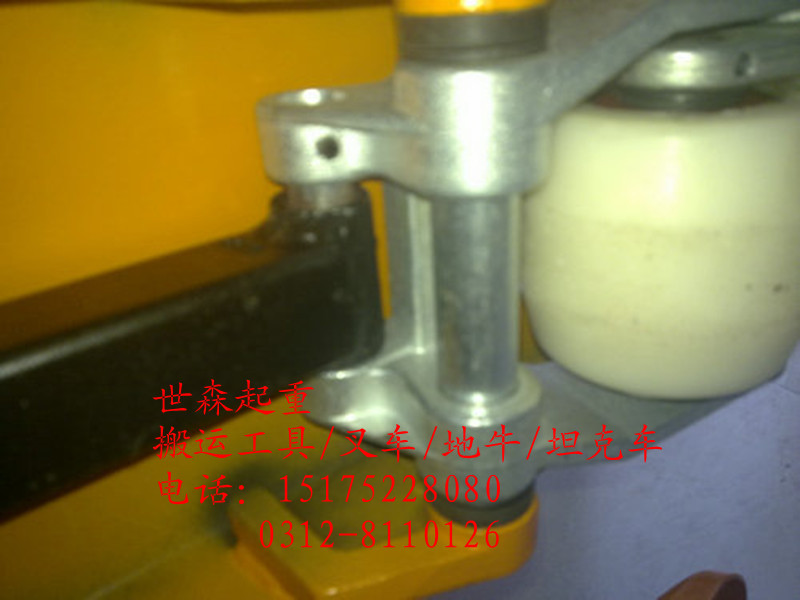

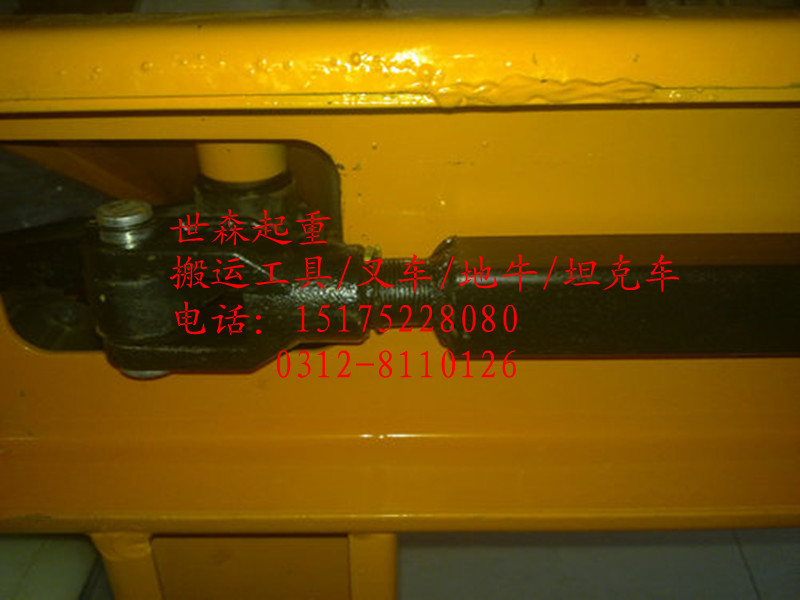

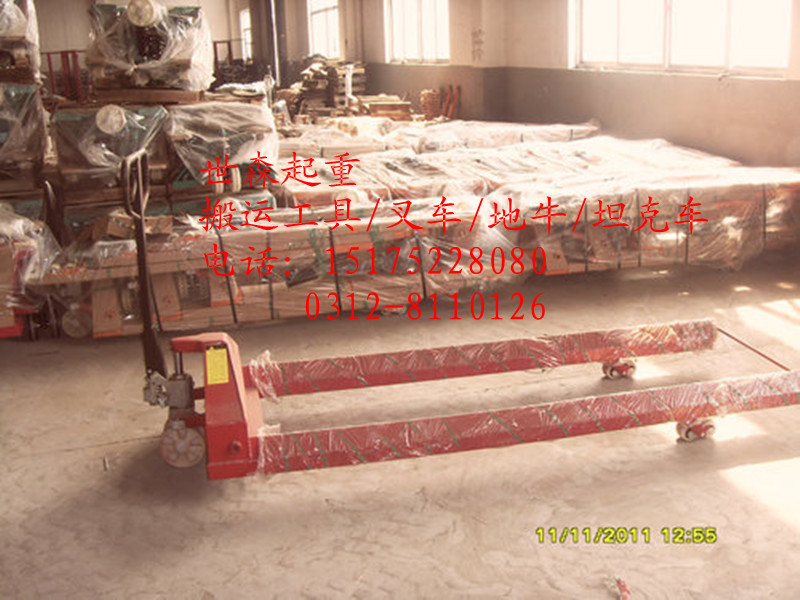

实物图片：

质保说明：

核心部件液压油缸质保一年（质量问题换新），车轮、车架等易磨损部件不属于保修范围之内（1年后所有配件厂价销售）。

安装、调试说明及注意事项：

（1）安装手柄：

a.将与整机编号相同的手柄装在手柄座上

b.将链条穿过手柄座及销轴的中间孔

c.此时掀动手柄应摆动自如

（2）调整放油摆杆位置：

a.将链条下端的吊环螺栓插入摆杆凹口

b.掀动手柄使货叉上升至最高位置

c.拉动手柄上的控制拉手，即可使货叉下降至最低位置

d.若货叉不能放下或上升，可按逆时针或顺时针方向调整摆杆螺母

（3）使用方法（空载检查）：

a.手把安装好后，将搬运车放在平坦的水泥地上掀动手柄将货叉升至最高位，随后拉动控制拉手，能手控货叉平稳下降至最低位置

b.将控制拉手置于空档时，掀动手柄，此时货叉应不能上升

c.经过以上检查及调整后，搬运车方可进行使用

（4）注意事项：

a.手把安装完毕后，须将货叉全行程往复升降2-3次，检查货叉上升时手柄是否有空档现象，下降是否平稳，如有异常现象可按前面介绍方法调整

b.任何时候都不要把手脚放在搬运车的下面

c.不能在倾斜的地面或坡道起升重物

d.起升重物时应放置重物于货叉中心，严禁偏载

e.当环境湿度在-5--+20℃时，请选用合成锭子油，加入的油液必须清洁，以免影响液压系统正常工作

主要特点：

整车德国进口KUKA机器手焊接、全喷塑烤漆、国标锰钢钢板，操作轻便。方向转角180度，转弯半径小。带导向轮，出入托盘更加自如。免维护、易拆卸、使用寿命长。泵与油缸均为柱塞式，泵支点为闭式结构，钢度大，配备德国--德氏封进口密封及阀芯主件，根除漏油的弊病，油泵钢座为液压集成一体化设计,且油泵带手动缓降控制阀；3位的可调手柄；货叉下的推杆可调，以控制货叉最低高度；货叉前端为弧形，方便装卸货物；运动部位装配有合金衬套，能够吸收偏载，耐磨损，延长使用寿命且更换方便。

本厂接受定制各种规格搬运车及升高车
