LED柜台灯

LED柜台条形灯说明书

一、简述

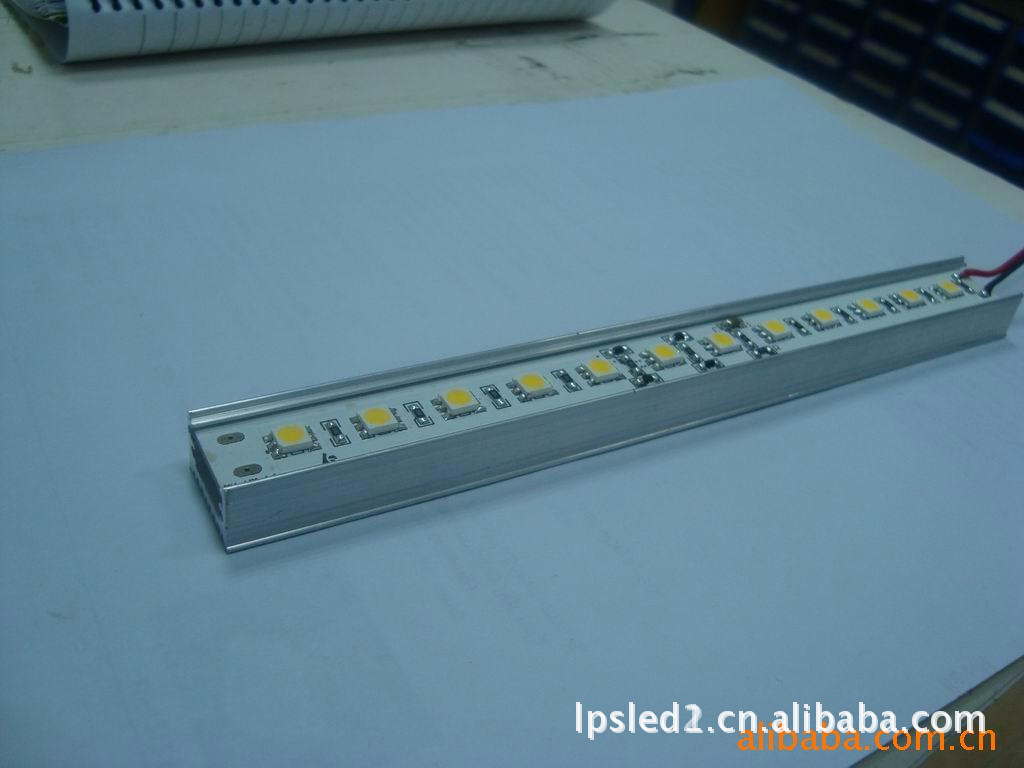

LED柜台条形灯是一款体积细小管式LED光源灯具，功率小，发光亮度大，光线均匀，寿命超长，安装简便，非常适合柜台内安装，可广泛用于珠宝柜台、商业展柜、书柜、厨柜、衣柜等。

二、产品示意图及安装方式：

代号说明：

①LED灯条 ②遮光板③软连线④过线管

安装说明：

1、根据柜台尺寸选择合适的遮光板

2、根据图示安装方法将遮光板粘接在主柜台内合适位置（可选用无影胶粘接，紫外光固化或玻璃胶粘接）。

3、柜台转角采用遮光板45度拼接，灯条采用软连线连接（如长度稍长，可剥离软连线接头）

4、根据图示每条电源连接灯条的长度布置电源，电源线要穿过过线管

三、主要技术参数：

1、编号类型：

2、电源参数：输入电压：AC110~240V

1.2A 50/60Hz 输出电压：DC12V 2.5A

3、灯体功率：16W/m

4、环境温度：-20℃~+40℃

5、输出光通量：1050 1m/m

6、发光角度：120°

7、光源寿命：>30000 hours

四、配件选配方案

1、电源：DC12V 2.5A选配

2、遮光板：长度同柜台尺寸

3、软连线：每个转角一条

4、过线管：每个电源一根

五、发光颜色与适用场合

1、暖白：黄金、玉石、彩色宝石

2、自然白：银饰、白玉、琥珀、服装、皮具

3、冷白：钻石、水晶、手表

注意事项：

1、2.5A电源负载长度不能超过3.5m

2、可单组连接，同时可以并联

3、注意防潮、防水

4、安装时遮光板距离柜台上表面内侧至少1mm，防止热量传递到玻璃柜上。
