QDX3-D配电动装置蜗轮箱-蜗轮箱图纸资料说明 所属系列：蜗轮箱-伞齿轮 检索关键字：配电动蜗轮箱，双级配电蜗轮箱，蝶阀蜗轮箱 产品型号：QDX3-D- 产品材质：灰铸铁、球墨铸铁、铸钢
阀门手动装置-配电动蜗轮箱产品参数 外形尺寸 型号 位置 A B C D E H h L 2-b φ N-M深 d 重量kg QDX3-D3 145 120 90 120 210 68 62 90 8 22 4-M10 102 13 QDX3-D4 145 120 90 125 260 80 68 83 10 32 4-M12 125 17 QDX3-D5 145 260 90 120 295 100 75 100 12 36 4-M16 140 23 QDX3-D6 185 330 125 200 330 120 105 130 12 40 4-M20 165 41 QDX3-D7 225 375 150 220 430 140 110 125 16 50 8-M16 200 55 QDX3-D8 275 420 180 250 500 160 120 150 18 60 8-M16 254 85 QDX3-D9 225 455 150 280 550 188 120 150 22 80 8-M20 298 102 QDX3-D10 275 530 170 320 700 230 150 170 28 90 8-M20 356 200 QDX3-D11 330 630 220 360 820 280 180 200 28 110 8-M20 406 350 QDX3-D12 380 730 280 410 900 330 195 220 32 130 12-M22 183 600 QDX3-D13 380 860 280 620 1040 400 205 240 32 160 12-M27 590 1000 QDX3-D14 380 1200 280 630 1300 450 250 350 36 200 12-M30 720 2000 电动蜗轮箱电动力矩表 蜗轮箱 电动 力矩 蜗轮箱 电动 力矩 3# 10 1050 90 14175 4# 10 1075 120 18900 5# 10 1350 10# 90 14850 20 2700 120 19800 6# 20 2400 180 29700 30 3600 250 41250 45 5400 11# 90 18225 60 7200 120 24300 7# 20 2900 180 36450 30 4350 250 50625 45 6525 12# 180 36450 60 8700 250 50625 8# 45 5965 350 70875 60 7950 500 101250 90 11925 13# 350 87500 120 15900 500 12500 9# 45 7087 14# 800 200000 60 9450 电动蜗轮箱连接数据表 技术数据 型号 3 4 5 6 7 8 9 10 11 12 13 14 速比 42:1 43:1 54:1 48:1 58:1 53:1 63:1 66:1 81:1 81:1 100:1 100:1 旋转行程 90° 90° 90° 90° 90° 90° 90° 90° 90° 90° 90° 90° 限位调整 ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° ±5° 连接尺寸 法兰号 F10 F12 F14 F16 F20 F25 F30 F35 F40 F48 F59 F72 连接法兰φ 125 150 175 210 260 300 350 415 475 560 650 800 连接孔中心φ 102 125 140 165 200 254 298 356 406 483 590 720 法兰凹面φ 70×3 85×3 100×4 130×5 160×5 200×5 230×5 260×5 300×8 370×8 490×8 600×8 孔径：孔数 M10×4 M12×4 M16×4 M20×4 M16×4 M16×8 M20×8 M20×10 M20×12 M22×12 M27×12 M30×12 轴孔直径mm 22～26 28～32 35～38 38～48 45～58 55～70 75～85 90～100 98～120 115～145 160～180 200～250 平键尺寸×条数×位置 8×1 10×1 12×1 12×2× 16×2× 18×2× 22×2× 28×2× 28×2× 32×2× 32×2× 36×2× 安装高度 62 68 75 105 110 120 120 150 180 195 205 250

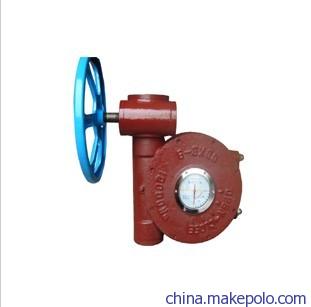

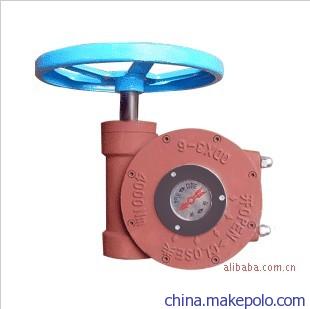

QDX3-D配电动蜗轮箱是一种90°回转型驱动装置,适用于球阀、蝶阀、旋塞阀等类阀门。特殊型可输出360°转角。扬州贝斯特自控阀门有限公司产品共有12个型号。该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。
电动型蜗轮箱连接数据表
L
22
25
14
32
36
45
40
40
40
50
50
50
90°
90°
90°
90°
90°
90°
90°
90°
90°
