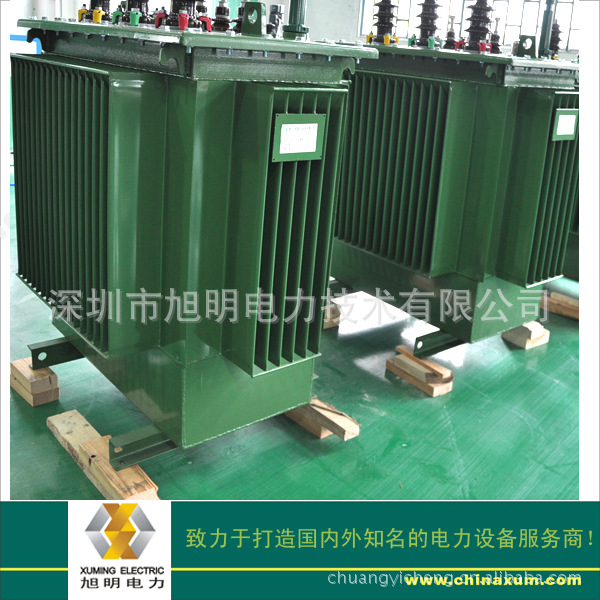

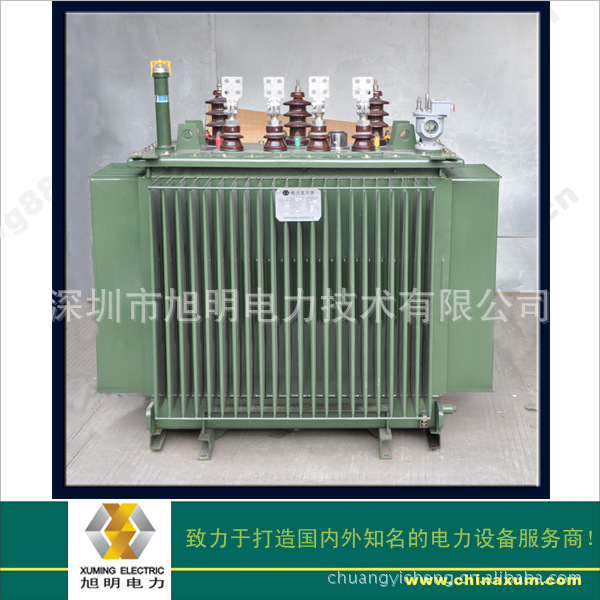

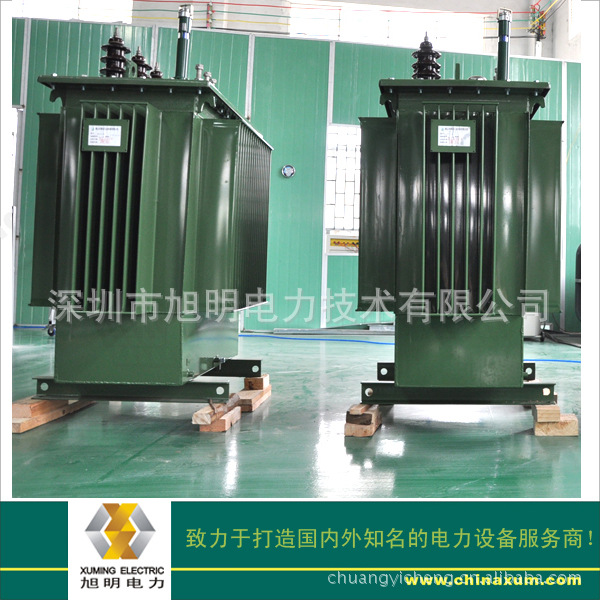

供应10KV 油锓式变压器S11-100/10 国标厂价专业工厂制造

1台起批

￥19500.00

中国深圳

产品属性

图文详情

品牌推荐

品牌/型号

国产/变压器

外形结构

立式

电源相数

三相

铁心形状

U型

加工定制

是

冷却形式

液/油浸式

频率特性

高频

应用范围

电源

防潮方式

密封式

冷却方式

油浸自冷式

额定功率

50（KVA）W

型号

变压器

品牌

国产

详情请来电咨询公司名称：深圳市旭明电力技术有限公司地址：广东省深圳市宝安区石岩镇宝石西路北旭明工业园。联系电话：13530371712 杜先生，传真：0755-27600047（价格面议）欢迎来图讯价！！公司网址：www.xuming888.com.cn

概述

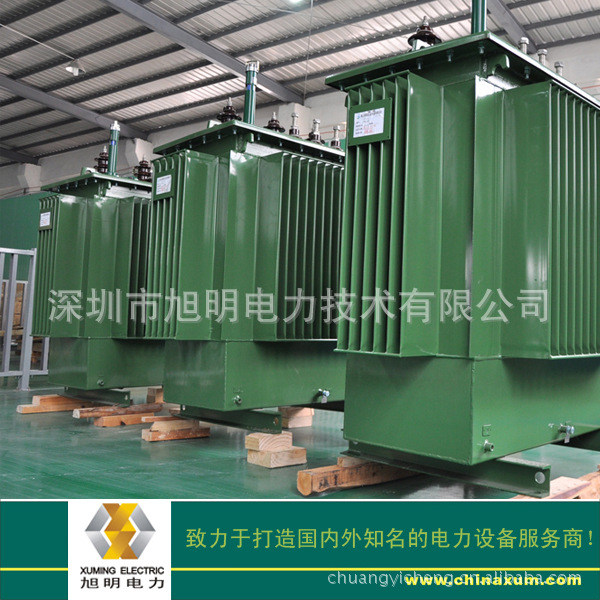

三相油浸式电力变压器，采用新型绝缘结构，提高了抗短路能力，铁芯由高质量冷轧晶粒取向硅钢片制成；高、低压绕组选用优质无氧铜线并采用多层圆筒式工艺结构；所有紧固件均采用特殊防松处理，机械强度高。波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱，已被广泛地应用在各配电设备中。

执行标准

GB 1094.1-1996      GB 1094.2-1996
GB 1094.3-2003      GB 1094.5-2003
GB /T6451-1999      GB /T10237-1988
GB /T3837-1996      GB /T7595-2000

型号及其含义

正常使用条件

1.海拔高度不超过1000m；
2.最高环境温度+40℃；
3.最高年平均温度+20℃；
4.最高日平均温度+30℃；
5.户外最低气温-25℃；

外型尺寸

全密封油箱变压器尺寸图管式油箱变压器尺寸图

主要技术参数

10kV级S9系列配电变压器

额定容量 (kVA)	电压组合(kV）			联结组标号	短路阻抗 (%)	损耗(kW)		空载电流 (%)	重量(kg)			外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向
额定容量 (kVA)	高压	分接范围	低压	联结组标号	短路阻抗 (%)	空载	负载	空载电流 (%)	器身重	油重	总重	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向
10	11 10.5 10 6.3 6	±5%	0.4	Yyn0	4.0	0.07	0.33	3.0	90	47	175	660×430×820	400×400
20						0.10	0.46	2.7	110	55	220	700×450×910	400×400
30						0.13	0.60	2.1	160	62	280	740×460×930	400×400
50						0.17	0.87	2.0	220	76	365	770×500×980	400×400
63						0.20	1.04	1.90	250	85	395	810×560×1000	400×400
80						0.25	1.25	1.80	290	96	480	845×650×1030	400×400
100						0.29	1.50	1.6	325	105	520	870×710×1050	400×400
125						0.34	1.80	1.5	375	125	625	915×720×1070	400×400
160						0.40	2.20	1.4	435	140	720	1205×690×1130	550×550
200						0.48	2.60	1.3	535	163	855	1290×750×1180	550×550
250						0.56	3.05	1.2	610	183	980	1305×760×1250	550×550
315						0.67	3.65	1.1	745	210	1170	1415×850×1285	550×550
400						0.80	4.30	1.0	850	237	1340	1500×900×1320	550×550
500						0.96	5.10	1.0	1000	285	1590	1545×920×1360	550×550
630				Yyn0 或 Dyn11	4.5	1.20	6.20	0.9	1220	360	1870	1680×1020×1375	660×660
800						1.40	7.50	0.8	1395	406	2155	1760×1070×1450	660×660
1000						1.70	10.30	0.7	1650	490	2690	1800×1100×1540	660×660
1250						1.95	12.80	0.6	1950	550	3090	1860×1130×1620	660×660
1600						2.40	14.50	0.6	2325	615	3590	2030×1250×1670	820×820
2000						3.00	16.50	0.5	2900	870	4800	2220×1380×1820	820×820
2500						3.30	20.00	0.4	3590	985	5860	2270×1400×2000	1070×1070

注：根据用户要求变压器的高压分接范围可供±2×2.5%。
根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊

主要技术参数

10kV级S9系列配电变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。
根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊

额定容量 (kVA)	电压组合(kV）			联结组标号	短路阻抗 (%)	损耗(kW)		空载电流 (%)	重量(kg)			外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向
额定容量 (kVA)	高压	分接范围	低压	联结组标号	短路阻抗 (%)	空载	负载	空载电流 (%)	器身重	油重	总重	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向
630	11 10.5 10 6.3 6	±5%	6.3 3.15 3	Yd11	4.5	1.15	6.20	0.9	1570	455	2420	1700×1010×1420	660×660
800					5.5	1.40	7.50	0.8	1850	520	2880	1800×1050×1500	660×660
1000						1.65	10.30	0.7	2100	600	3270	1900×1080×1620	820×820
1250						1.95	12.80	0.6	2380	700	3780	2020×1180×1620	820×820
1600						2.30	14.50	0.6	2600	780	4150	2080×1300×1680	820×820
2000						2.65	17.10	0.6	3000	900	4950	2250×1420×1860	820×820
2500						3.10	20.00	0.6	3700	960	6080	2560×2170×2080	1070×1070
3150						3.65	23.70	0.5	4320	1180	7300	2650×2280×2140	1070×1070
4000						4.45	28.10	0.5	5520	1550	8780	3100×2500×2260	1070×1070
5000						5.20	32.70	0.5	6600	1760	10900	2750×2580×2420	1070×1070
6300					6.5	6.15	36.90	0.5	7320	1920	12880	2860×2620×2730	1070×1070
8000						8.90	44.00	0.4	8500	2500	14220	3500×3650×3200	1475×1475
10000						11.60	50.60	0.4	9000	2900	16450	3600×3780×3300	1475×1475

注：根据用户要求变压器的高压分接范围可供±2×2.5%。
2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

10kV级SZ9系列电力变压器

额定容量 (kVA)	电压组合(kV）			联结组标号	短路阻抗 (%)	损耗(kW)		空载电流 (%)	重量(kg)			外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向
额定容量 (kVA)	高压	分接范围	低压	联结组标号	短路阻抗 (%)	空载	负载	空载电流 (%)	器身重	油重	总重	外形尺寸(mm) 长(L)×宽(B)×高(H)	规矩(mm) 纵向×横向
200	11 10.5 10 6.3 6	±4× 2.5%	0.4	Yyn0 或 Dyn11	4.0	0.47	2.60	1.3	780	250	1240	1690×750×1180	550×550
250						0.56	3.05	1.2	980	280	1450	1710×790×1250	550×550
315						0.67	3.65	1.1	1020	300	1580	1820×850×1290	660×660
400						0.80	4.30	1.0	1400	370	1880	1920×900×1320	660×660
500						0.96	5.10	1.0	1650	400	2100	1950×920×1360	660×660
630					4.5	1.20	6.50	0.9	1600	500	2550	1980×1020×1380	660×660
800						1.40	7.90	0.8	1850	560	2950	2160×1070×1450	660×660
1000						1.70	10.80	0.7	2180	650	3320	2200×1100×1550	820×820
1250						1.95	13.10	0.6	2320	750	3320	2260×1130×1620	820×820
1600						2.40	15.20	0.6	2740	850	3800	2450×1250×1680	1070×1070
2000						2.80	18.90	0.5	3150	980	5150	2620×1380×1820	1070×1070

注：根据用户要求变压器的高压分接范围可供±2×2.5%。
2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。
