指示灯是用于指示有关照明,灯光信号,并对异常情况发出警报的事灯光信号。
指示灯适合安装于高度受限的环境和设备的直立型产品 安装高度受限的环境
ST45ML | LED长亮型
ST45MLF | LED 长亮/闪亮型
ST45ML-BZ | 内装蜂鸣器 LED 长亮型
ST45MLF-BZ | 内装蜂鸣器 LED 长亮/闪亮型
可内装蜂鸣器、闪亮型多层信号灯
- 适合用于安装高度受限的环境
- 采用使用寿命为半永久性的高亮度发光二极管
- 利用特殊反射镜聚集LED光线,发出与类似于灯泡灯丝的光线,提高远距离可见度
- 多种固定安装支架可供选择
- 闪亮次数 : 60~80/min.
- 内装蜂鸣器型 音量 : Max.90dB/m (可以定做2音蜂鸣器型)
- 材质 : 灯罩-AS, 身体-ABS
- 技术认证 : CE
- 保护等级 : IP44 (内装蜂鸣器型 IP23)
- 上述图片是各层标准产品的图片。标准产品以外的颜色排列可以定做。
- 可以定做在周围环境60℃上能使用的 UL认证品(class2, DC24V专用)
指示灯技术参数:
|
型号 |
层数 |
额定电压/电流 |
闪亮次数 |
颜色 |
|
ST45ML LED长亮型
ST45MLF LED长亮/闪亮型
ST45ML-BZ 内装蜂鸣器 LED 长亮型
ST45MLF-BZ 内装蜂鸣器LED 长亮/闪亮型 |
1 |
DC12V/36mA DC24V/36mA |
60-80/min |
红
黄
绿
蓝
白 |
|
AC110V/20mA AC220V/10mA |
|
2 |
DC12V/72mA DC24V/72mA |
|
AC110V/24mA AC220V/12mA |
|
3 |
DC12V/108mA DC24V/108mA |
|
AC110V/28mA AC220V/14mA |
|
4 |
DC12V/144mA DC24V/144mA |
|
AC110V32/mA AC220V/16mA |
|
5 |
DC12V/180mA DC24V/180mA |
|
AC110V/36mA AC220V/18mA |
信号线、蜂鸣器线电流(1层标准)
|
电压 |
AC/DC 12V |
AC/DC 21V |
AC/DC110V |
AC/DC220V |
|
信号线电流 |
36mA |
36mA |
20mA |
10mA |
|
蜂鸣器线电流 |
15mA |
28mA |
21mA |
38mA |
音调详细规格:
|
名称 |
频 道 |
音 量 |
|
蜂鸣器1音 |
PI-PI-PI连续音 |
MAX90dB |
|
蜂鸣器2音
(定做) |
PI-PI-PI连续音
PI-PI-PI断续音 |
MAX90dB |

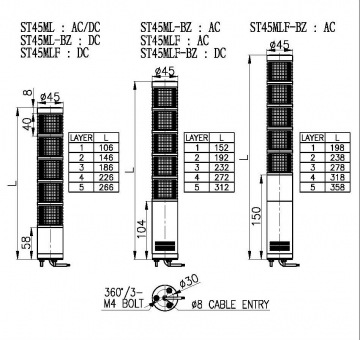

指示灯外形尺寸:

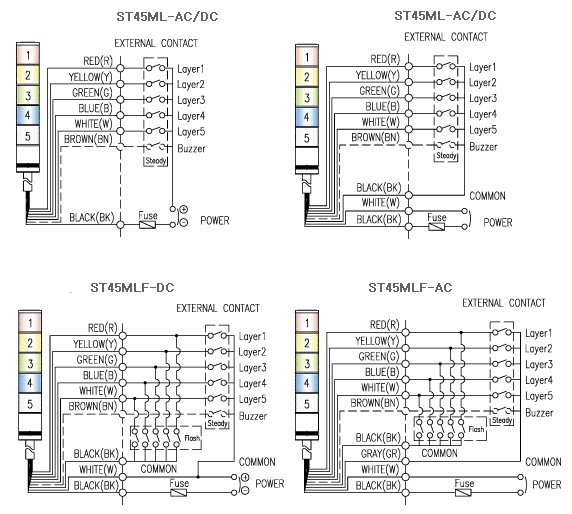

指示灯接线图:

接线方法:
DC长亮型产品
- DC电压产品:黑色线表示负极(-),但产品内部有整流桥,产品不用分正负极
AC长亮型,AC/DC长亮/闪亮型产品
- 引出电源线规格: UL1015-NO.18(0.75sq) x 2c 400mm
AC电压产品:不用分电源线颜色,可以交替接线
DC电压产品:黑色线连接在负极(-)
- 引出信号线规格: UL1007-NO.22 (0.3sq) 400mm
标准接线以外产品可以定做。
产品指定规格:
|
型号
Model |
蜂鸣器
BZ
|
层数
Layer |
电压
Voltage |
颜色
Color |
|
|
ST45ML
ST45MLF |
无指定(None) 标准型
BZ指定(Order) 内装蜂鸣器型 |
1-1层
2-2层
3-3层
4-4层
5-5层 |
12-DC12V
24-DC24V
110-AC110V
220-AC220V |
■红: R
■黄: A
■绿:G
■蓝: B
■白:W |
指示灯灯罩颜色可由使用者来指定。
