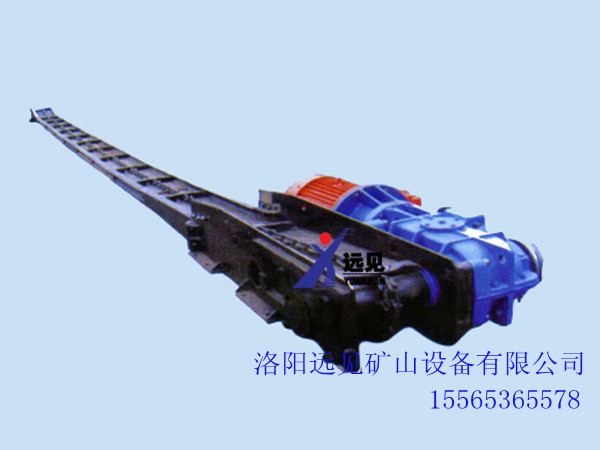

SGD320/17B由机头、中间部和机尾部等三个部分组成。

　　此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。

工作原理
  SGD320/17B刮板输送机的工作原理是，将敞开的溜槽，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行，完成物料的输送。

3：优点
  　1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
　　2、 能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。
　　3、机身矮，便于安装。
　　4、能兼作采煤机运行的轨道。
　　5、可反向运行，便于处理底链事故。
　　6、能作液夜支架前段的支点。

4、 主要技术特征                                          表一
