CY200系列无线测温装置

1.1CY200系列的功能

CY200系列无线测温装置是一款用于高中低压电力系统(110KV，6—35KV和0．4KV)和对温度有较高要求电气接点设备的智能化装置。它集在线温度测量、数据采集、数据分析和控制功能于一体的现代化高科技产品。其各项技术指标均能到达国际标准，CY200系列无线测温装置具有在线采集温度接点数可设定，数据中续单元可根据现场情况而可选。该装置提供通讯接口可与计算机监控系统连接，支持RS485接口MODBUS通讯协议或多种协议，波特率可选。

1.2 CY200系列的特点

1.2.1 CY200系列有以下部份组成

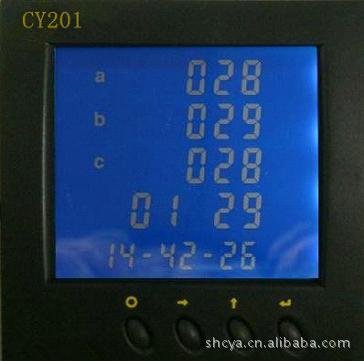

·仪表控制终端，具有数据显示和设定功能，可当地查看运行状态，可查看或设定运行参数；

·数据接收器，配有1个已装在主机里；

·温度数据采集器，配有由3至9路；可扩展到最多250路。

·上位机软件（选配）和通讯协议数据包；

1.2.2 安全性高，可靠性好


CY200系列在设计过程中采用了多种抗干扰措施，能够在电力系统中稳定运行。静电放电抗扰符合4级；电快速瞬变脉冲群抗扰性符合4级，高压冲击抗扰符合4级；浪涌抗扰符合3级；面板防护等级符合IP54；壳体防护等级符合IP20。

1.2.3 体积小，安装方便

CY200系列无线测温装置控制终端外形尺寸符合DIN96×96标准，壳体深度为78mm，采用自锁面板式安装机构，无需螺丝固定即可安装。小巧的外形和简洁的安装方式使CY200系列的拆装非常方便；CY200系列温度数据采集器由捆绑式安装，无须打孔和使用安装工具，调试和安装非常方便。

1.2.4 系统接线方便灵活

系统接线方式简单，人性化，不须有专业知识就可以安装。

1.2.5 显示直观、操作简便

大尺寸专用液晶模块可以实时显示多项信息，配合明亮的背光，使操作者在光线差的情况下也能准确阅读数据。操作方式人性化，操作者能在短时间内掌握，阅读数据和参数设置等操作将变得简单易行。

2、安装、接线与配置

 本章详述CY200系列的安装方法、接线和配置，在安装前请仔细阅读。

2.1 尺寸与安装

2.1.1 装置的机械尺寸(开孔尺寸：91X91)㎜

图2机械尺寸图(单位：毫米)

2.1.2 安装方式

1） CY200系列采用面板式安装，固定在开关柜面板

2） 考虑到接线长度，面板后要有l00毫米的深度用于容纳CY200系列。实际安装中，一般需要后部有一定的空间(至少为130×130×100毫米)，以便于安装和接线。

3） 安装时，应先将CY200系列两边的安装卡松开取下，将CY200系列于面板前方推 放入安装孔内，然后从后方沿装置的沟槽将安装卡安上并使之挤紧面板， 此时装置将牢固地固定在面板上。

2.1.3 安装注意事项

1) 本产品内部无用户可调元器件，安装时请勿拆开。

2) 不要带电作业。

3) 运行时应满足环境温度在-20℃～70℃，湿度在0～95％，大气压 在70kPA～ 106kPA之间。避免将装置置于强干扰源、辐射源、热源附近及粉尘多的地方。

2.系统示意图:

3个点

6个点

9个点
