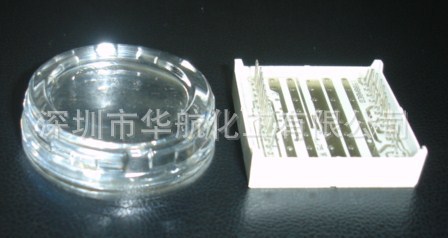

厂家直销 全透明电子灌封胶 深层快速固化 耐高温250度 620T
产品性能介绍：全透明（透光率93%） 常温快速固化（深层完全固化5小时） 导热（0.8%） 阻燃率：UL-VO 流动性极强 不用真空脱泡 适合批量生产 也不会造成浪费 自动生产线与人工生产线都适合 对人健康对金属无腐蚀。
应用范围：用于有大功率电子元器件，对散热和耐温要求较高的模块电源和线路板的灌封保护。如开关电源、驱动电源、汽车HID灯模块电源、汽车点火系统模块电源、家电控器等。
双组份有机硅加成体系灌封胶，有如下特点：
1、胶料在常温条件下混合后存放时间较长，但在加热条件下可快速固化，特别利于自动生产线上的使用。
2、对金属无腐蚀 ，耐温性，耐高温老化性好。固化后在在很宽的温度范围（-60～280℃）内保持橡胶弹性，绝缘性能优异。
3、固化过程中不收缩，具有更优的防水防潮和抗老化性能。
二、典型用途
用于有大功率电子元器件，对散热和耐温要求较高的模块电源和线路板的灌封保护。如开关电源、驱动电源、汽车HID灯模块电源、汽车点火系统模块电源、家电控器等。
性能指标 |
固 化 前 | | HH-620B | HH-620G | HH-620W | HH-620T |
| 外 观 | 黑色（A）/白色（B） | 灰色（A）/白色（B） | 白色（A）/白色（B） | 透明（A）/透明（B） |
| A组分粘度 （cps，25℃） | 1000-2000 | 1000-2000 | 1000-2000 | 1000-2000 |
| B组分粘度 （cps，25℃） | 1000-2000 | 1000-2000 | 1000-2000 | 1000-2000 |
操 作 性 能 | 双组分混合比例（重量比） A：B | 1：1 | 1：1 | 1：1 | 1：1 |
| 混合后黏度 （cps） | 1500 | 1500 | 1500 | 1500 |
| 可使用时间 （min，25℃） | ≤200 | ≤200 | ≤200 | ≤200 |
| 表干时间 （min，25℃） | ≤240 | ≤240 | ≤240 | ≤240 |
| 固化 时间 （min，25℃） | 360-840 | 360-840 | 360-840 | 360-840 |
| 固化 时间 （min，80℃） | 30 | 30 | 30 | 30 |
固 化 后 | 硬 度(shore A) | 40-58 | 40-58 | 40-58 | 40-58 |
| 导 热 系 数 [W（m·K）] | ≥0.8 | ≥0.8 | ≥0.8 | ≥0.8 |
| 介 电 强 度（kV/mm） | ≥27 | ≥27 | ≥27 | ≥27 |
| 介 电 常 数（1.2MHz） | 3.0～3.3 | 3.0～3.3 | 3.0～3.3 | 3.0～3.3 |
| 体积电阻率 （Ω·cm） | ≥1.0×1016 | ≥1.0×1016 | ≥1.0×1016 | ≥1.0×1016 |
| 线膨胀系数 [m/（m·K）] | ≤2.2×10-4 | ≤2.2×10-4 | ≤2.2×10-4 | ≤2.2×10-4 |
| 阻燃性能 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 |
| 比重（g/cm3） | 1.37 | 1.37 | 1.37 | 1.37 |

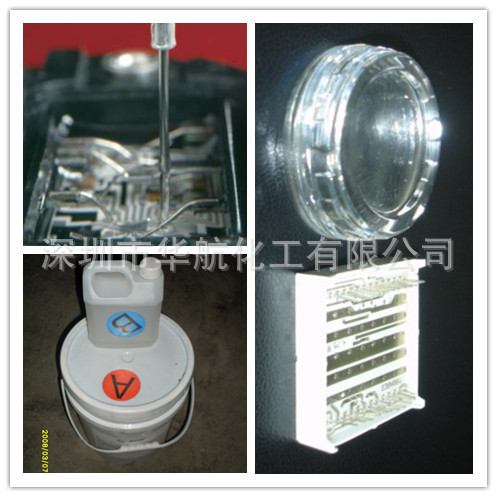

三、使用工艺
1、按1：1配比称量两组份放入混合罐内搅拌混合均匀，误差不能超过3%，否则会影响固化后性能。

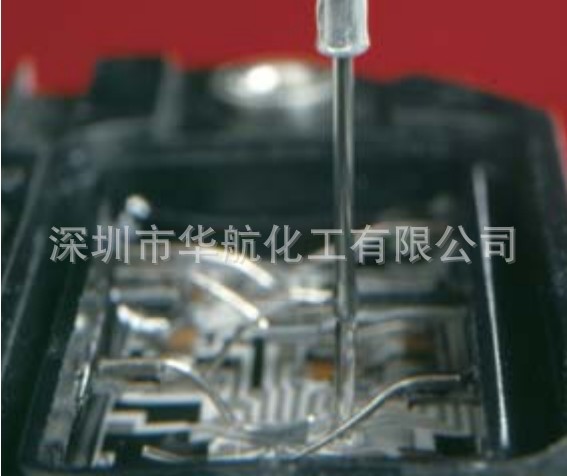

2、将混合好的胶料灌注于需灌封的器件内，一般可不抽真空脱泡，若需得到高导热性，建议真空脱泡后再灌注。室温或加热固化均可。胶的固化速度与固化温度有很大关系，在冬季需很长时间才能固化，建议采用加热方式固化，80℃下固化15－30分钟，室温条件下一般需4-8小时左右固化。
3、环境温度对A/B混合后的操作适用期有一定影响。环境温度较高时操作适用期有所缩短
四、注意事项
1、胶料应密封贮存。混合好的胶料应一次用完，避免造成浪费。
2、本品属非危险品，但勿入口和眼。
3、长时间存放后，胶中的填料会有所沉降。请搅拌均匀后使用，不影响性能。
4、胶液接触以下化学物质会使不固化：
1） N、P、S有机化合物。
2） Sn、Pb、Hg、As等离子性化合物。
3） 含炔烃及多乙烯基化合物。
五、包装规格:20Kg/套。
六、贮存及运输
1、本产品的贮存期为１年（25℃）。
2、此类产品属于非危险品，可按一般化学品运输
