■可配合做防孤岛实验；
■具有直流和交流输出两部分，其中直流电压不可调,为固定的300V（单相输入）和500V（三相输入）两种；
■测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试；

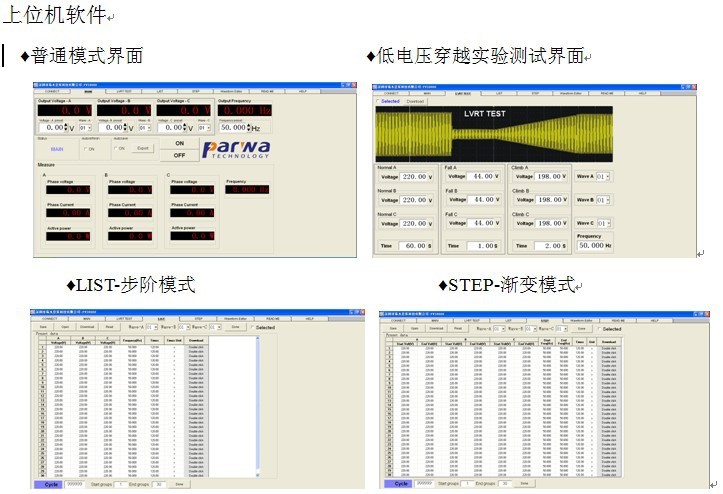

■提供嵌入式智能化PC机监控系统；
■输出频率45.000-99.999Hz，步距0.001 Hz，可轻易做过欠频实验，防孤岛实验；
■采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；
■输出电流，电压限定功能；
■具有9组记忆，可以将常用的参数(电压V、频率F)存储，以便使用时轻松调用；
■具有RS232C、RS485、GPIB可供选择的通讯接口；
■保护模式：过压，过流，过载，短路，限流、限压等；
■提供均方根电压，均方根电流，有功功率，频率，功率因素，峰值电流等读值；
■对100%除载加载，反应时间在2mS以内，超载能力强，瞬间电流能承受额定电流的3倍；
■电压、频率、时间数字式按键输入，精确度高，240×128的LCD显示。
交流部分AC | ||||||||||||||||||
型号Model | PVS7010 | PVS7020 | PVS7030T | PVS7060T | PVS7100T | PVS7200T | PVS7300T | PVS7500T | PVS71000T | |||||||||
容量Power | 10KVA | 20KVA | 30KVA | 60KVA | 100KVA | 200KVA | 300KVA | 500KVA | 1000KVA | |||||||||
制作方式Working | SPWM(正弦脉宽调制) | |||||||||||||||||
输入 INPUT | 相数 Phase | 3φ4W三相四线 | ||||||||||||||||
电压 Voltage | 380V±10% | |||||||||||||||||
频率Frequency | 47Hz - 63Hz | |||||||||||||||||
功率因素PFC | 0.85-0.99(主动PFC满载情况下可达0.99) | |||||||||||||||||
输出OUTPUT | 相数Phase | 3φ4W三相四线 | ||||||||||||||||
相电压 Phase Voltage | A相:0-320VAC B相:0-320VAC C相:0-320VAC，相位：Φab:0-359°,Φac;0-359° | |||||||||||||||||
频率Frequency | 45.000-99.999Hz，0.001Step | |||||||||||||||||
最大相电流 C | 42A | 84A | 42A | 84A | 140A | 280A | 420A | 700A | 1400A | |||||||||
波峰因素CF | 3:1 | |||||||||||||||||
反应时间 Time | 2mS | |||||||||||||||||
整机效率 Efficency | ≥90% | |||||||||||||||||
可承受最大反灌电流 | ①当逆变器直接输出是:可反灌10%;②当逆变器和电池模拟器组成循环时:可反灌100% | |||||||||||||||||
LCD显示Display | 电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF、无功功率Q | |||||||||||||||||
电源调整率 Voltage Regulation | 0.1% | |||||||||||||||||
负载调整率 Load Regulation | 1% | |||||||||||||||||
频率稳定度 Frequency Regulation | 0.01% | |||||||||||||||||
电压解析度 Voltage Resolution | 0.1V | |||||||||||||||||
频率解析度 Frequency Resolution | 0.001Hz | |||||||||||||||||
直流分量 Dc component | <0.5% | |||||||||||||||||
波形失真度T.H.D | 1%(纯阻性负载) | |||||||||||||||||
电流解析度 Current Resolution | 0.01A | 1A | ||||||||||||||||
测量精确度 | 电压Voltage | 0.5%FS+5dgt | ||||||||||||||||
电流Current | 0.5%FS+5dgt | |||||||||||||||||
功率Watte | 0.5%FS+5dgt | |||||||||||||||||
频率Frequency | 0.01%FS+5dgt | |||||||||||||||||
设定精确度 | 电压Voltage | 1% | ||||||||||||||||
频率Current | 0.1% | |||||||||||||||||
存储组数Memory | 共9组，每组可记忆电压、频率值，可方便调用 | |||||||||||||||||
可编程组 数 | 步阶LIST | 共30组，每组可运行电压、运行频率、 步阶时间；最小时间设定10mS；循环次数999999 | ||||||||||||||||
渐变STEP | 共30组，每组可运行起始电压、终止电压，线性变化时间；最小时间设定10mS；循环次数999999 | |||||||||||||||||
通讯接口Interface | RS232C【IEEE488.2(GPIB)可选】 | |||||||||||||||||
限流设定I-LIM Set | O-Max Current（超过电流设定值电源保护，停止输出） | |||||||||||||||||
限压设定V-LIM Set | O-Max Voltage（超过电压设定值电源保护，停止输出） | |||||||||||||||||
直流部分DC | ||||||||||||||||||
直流 输出 | 电压 Voltage | 300V±10% | 500V±10% | |||||||||||||||
电流 Current | 33A | 66A | 40A | 60A | 200A | 400A | 600A | 1000A | 2000A | |||||||||
LED显示Display | 电压VDC、电流ADC | |||||||||||||||||
整机特性 | ||||||||||||||||||
保护 Protection | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit | |||||||||||||||||
冷却方式 Cooling | 风扇强制冷却 | |||||||||||||||||
运行环境Environment | 0-40℃ 20-80%RH | |||||||||||||||||
