产品概述：

        采用LC滤波电路由滤波电容器、滤波电抗器、无触点开关、控制器和保护系统等主要部件组成。与谐波源并联运行，根据谐波电流特征、含量、含有率及系统的无功量进行设计。滤波支路为谐波电流提供一个极低阻抗的通道。使大部分谐波电流被滤波器吸收，以大幅度降低系统谐波电流注入值和降低电压畸变率。与此同时，该装置还向系统提供容性无功劝率，提高系统功率因数。

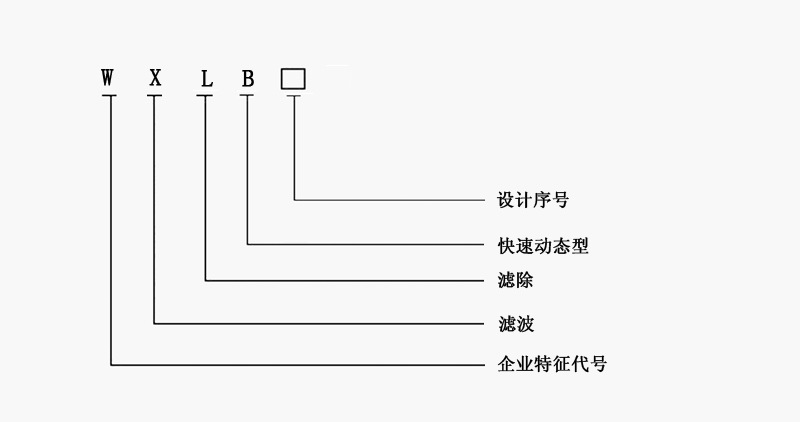

型号说明：

使用条件：

 WXL-B系列适用环境条件：

1) 环境温度-5℃～+40℃；相对湿度≤90%RH。（40℃±2℃无凝露）

2) 海拔高度不超过2000m。

3) 电压波动范围不超过额定工作电压的±10%。

4) 无剧烈震动和冲击，环境地点无易燃易爆危险，无足以破坏绝缘及腐蚀金属的气体，无导电尘埃。

技术参数：

 WXL-B系列遵循标准、企业标准和外形结构

遵循标准：GB/T 14549-1993《电能质量公用电网谐波》

GB/T 15576-1995《低压无功功率静态补偿装置总技术条件》

GB 4208-1993《外壳防护等级分类》

GB 10229-1988《电抗器)

JB/T 9663-1999《低压无功功率自动补偿控制器》

企业标准：企业标准号：Q/TPSH1- 2008   企业备案号：B3129(2008)

外形结构：由上海市质量技术监督局测试鉴定。

WXL-B系列定货时请提供以下基木资料：

1)  变压器参数: 额定容量、电压比、短路阻抗、 连接组别；

2）负载参数：负载设备概况及容量、当前功率因数；

3）系统参数：系统图、谐波电流、电压等参数、PCC点供电设备容量、 PCC点最小短路容量、用户协议容量。

应用场合：

WXL-B系列适用范围

适用频率： 50Hz

适用电压： Ac 0.10kv、0.20kv、0.38kv、0.60kv、0.66kv,、0.69kv、0.75kv、0.85kv、1.0kv、1.25kv

适用行业：冶炼、冶金、轧钢、化工、轮胎、木业、机场、码头、塑管、油田、通讯、汽车制造等行业。

适用负载：轧钢机、铜电解、铝电解、电镀、中频熔炼炉、中频加热炉、橡胶密炼机、压塑机、压挤机等由直流电机拖动或变频电机驱动的非线性负载。

型号参照本：
