最近更新：

1、加入对复杂LED的支持，比如两脚本之间接了正反两个LED的，也就是一个脚同时是阳极和阴极的情况（例如：7个脚驱动42个LED）。
2、加入制作LED图案的功能，制作图案更快更方便。

关键词: LED测试仪、数码管测试仪、LED排测、LED模块检测仪 、LED参数测试仪

[仪器组成]

名   称：LED电性参数测试仪

配套软件：LED电性参数测试仪2013-专业版

标配设备：仪器主机Q2

其它配件： 单夹锁(国产)、双夹锁(国产)、电源适配器、USB通信线、SD卡、读卡器、双8字共阳数码管样品、软件光盘。

　

[特点]

　

采用32位ARM处理器设计，USB接口，固件可以远程在线升级，随时拥有最新功能。
自带320 X240彩色大屏幕TFT显示屏，图形直观显示，支持触摸屏操作。
支持SD卡存储测试文件，拷贝/交换测试文件非常方便，不需要过多的电脑操作。
可以测40脚以内的LED模块，自带两种夹锁，有40PIN外部接口，可外接测试架。
有2支阳极、阴极外接表笔，方便不可折卸、无引脚LED的测试。
外部握手、通信接口，方便与第三方设备互联。
可以测试单色/双色/叁色的点阵板、数码管、米字管、DVD/VCD屏、时钟板、红外发射管、二极管等。
测试项目：大电流压降、小电流压降、反向漏电流、短路，还可做亮度可控的全点亮目测外观、漏光检测、反向电压冲击试验。
有常规测试、逐点点亮显示功能。
可以自动识别未知线路的LED模块，以便制LED真值表。
便携式设计，可以脱机单独工作，降低设备成本。
内置程控精密电流源、电压源。
Windows编程，界面友好直观，集成LED图形制作界面，测试界面等。支持WinMe-Win7操作系统。
供电可以用USB电源或外接8-15V电源。
体积：163mm X 113mm X 33mm
重量：800克
　

　

[应用领域]

　

广大LED生产企业量产测试。

红外发射管测试、各类具有二极管特性的元器件测试。

IQC检验。

　

[规格指标]

　

小电流压降(VFL)量程: 0.001-13.0V(分辨率1mV)

大电流压降(VFH)量程: 0.001-13.0V(分辨率1mV)

反向漏电流(IR)量程: 1-120 uA(分辨率0.1uA)

VFL电流源: 　　　 　 1 uA -1000 uA可调

VFH电流源: 　　　 　　1MA-100MA可调

IR电压源:　　　 　 　 0.1- 13.0V 可调

程序主界面

2013版新加入的作图功能，更加方便高效制作LED图形

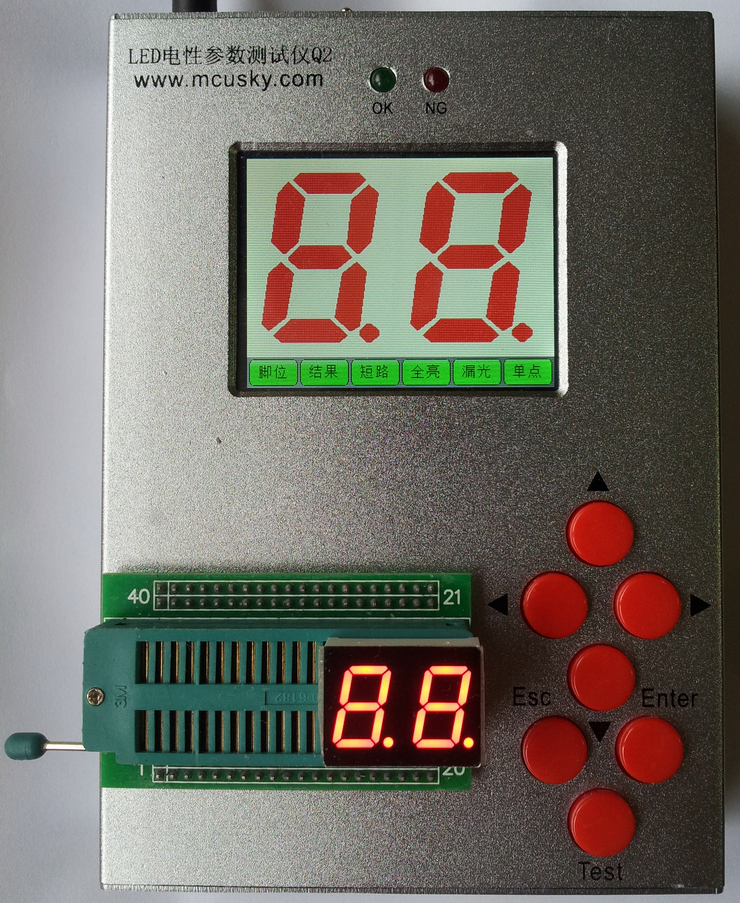

仪器正面图

外部接口

外部接口、SD卡、可以用外接电源或USB电源

320 X 240彩色TFT触摸屏

按键，如果不用触摸屏，可用按键完全控制

可更换双夹锁转接座，适应更大脚距的LED模块，上图为8X8点阵LED，测试一次需要1秒钟时间

测试不同颜色的LED

2013版支持非常复杂LED线路的测试，例如上图的LED模块，这种LED线路的特点是用较少的脚驱动很多LED管，上图中用4个脚驱动12个LED，每两个脚间都接了正反两个LED。

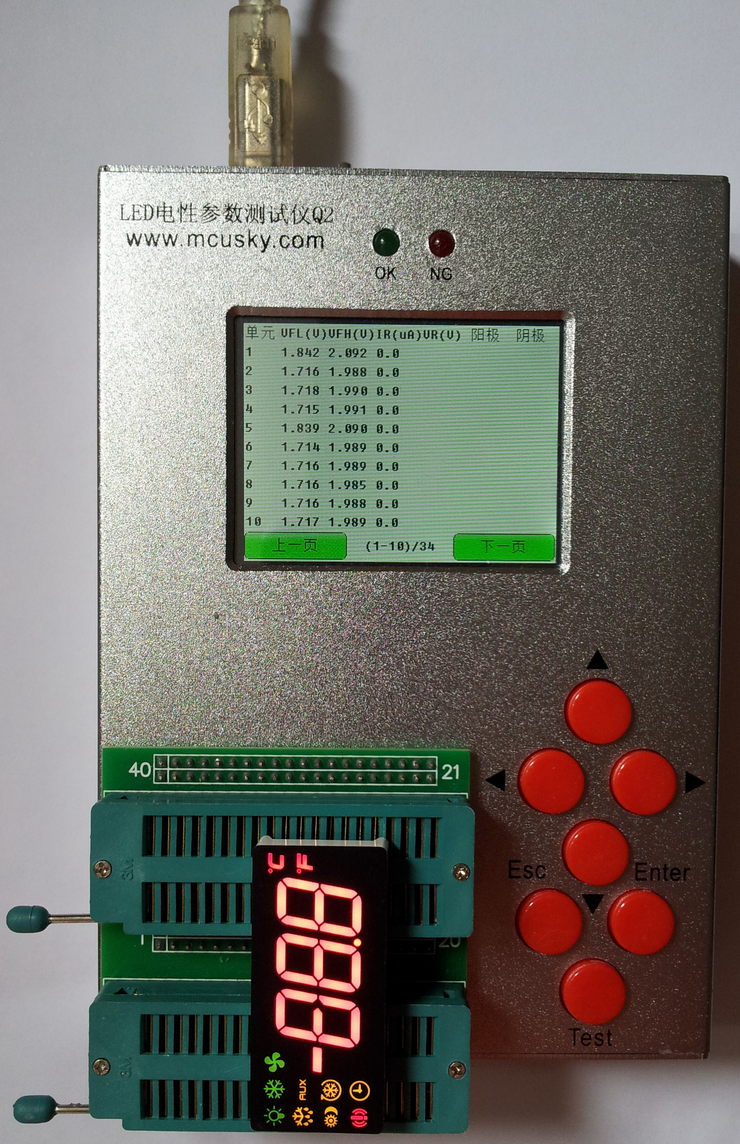

实测7个脚驱动36个LED的数码管
