GOS6200 200MHZ模拟光标直读示波器|GWinstek固纬

特点

频宽:200MHz 水平最高扫描速率(S/DIV):2 ns

产品叙述

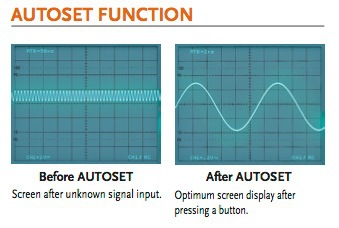

GOS-6200模拟示波器是为了满足200MHz频宽应用的专业领域所开发设计的. 强大的延迟触发扫描抑制功能 让GOS-6200具备了测量复杂信号的能力. 內建7种游标参数测量功能, 面板设定储存功能以及內建6位数频率计数器功能...使观察测量信号都变的异常简单及快速. GOS-6200甚至內建了快速的自动设定功能, 只要轻按一下设定键, GOS-6200就会快速的将待测信号最佳化的显示于示波器屏幕上.

产品规格

6 英吋内附刻度线之方形显示屏 ;
标线位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分)

磷光质

P31

加速器电压

约 14 kV

刻度照明

连续可调

Z 轴输入

耦合 : DC
感度 : 5V 或以上
最大输入电压 : 30V (直流加交流峰值) 在 1kHz 或以下
频宽 : DC ~ 5MHz


垂直系统

感度

2mV ~ 5V/DIV, 共 11 檔

感度准确度

< 3% (显示在中央 5 格的位置)

可变微调垂直感度

连续可调至 1/2.5 或小于面板设定值

频宽 (-3dB)

DC ~ 200MHz(2mV/DIV : DC ~ 20MHz)

上升时间

1.75nS (2mV/DIV : 17.5 nS)

讯号延迟

可观察前缘

最大输入电压

400V (直流加交流峰值) 在 1kHz 或以下

输入耦合

AC, DC, GND

输入阻抗

1MΩ+2% // 约 25pF

垂直模式

CH1, CH2, DUAL(CHOP/ALT), ADD, CH2 INV.

频宽限制

20MHz

共模拒斥比 (CMRR)

50kHz 时为 50:1 或更好

动态范围

在 100MHz 时为 8 格；在 200MHz 时为 5 格

水平系统

水平模式

MAIN(A), ALT, DELAY(B)

A (主要的) 扫描时间

20nS ~ 0.5S/DIV, 可连续变化 (UNCAL)

B (延迟) 扫描时间

20nS ~ 50mS/DIV

准确度

+ 3% ( 在 x 10 MAG 为 + 5%)

扫描放大

x 10 (最大扫描时间 2nS/DIV)

Hold Off 时间

可变动

延迟时间

1&mu;S ~ 5S

延迟抖动

1:20000 或更小

交替分离

可变动

触发

触发模式

AUTO, NORM, TV

触发源

CH1, CH2, LINE, EXT, EXT/10

触发耦合

AC.DC, HFR, LFR, NR

触发斜率

"+" 或 "-" 极性或 TV 同步极性

触发感度

触发准位范围

内部: +4DIV 或以上；外部: +0.4V 或以上；外部/10:+4V 或以上

400V (直流加交流峰值) 在 1kHz

模式

X 轴 : 可选择 CH1, EXT, EXT/10
Y 轴 : 可选择 CH1, CH2, CH1 及 CH2


感度准确度

2mV~5V/DIV+ 3%; 外部: 0.1V/DIV+ 5%;外部/10 : 1V/DIV+ 5%

X 轴频宽

DC ~ 500kHz(-3dB)

相位差

3o or less from DC ~ 50kHz

信号输出

触发信号输出

电压 : 约 25mV/DIV 在 50Ω
频率响应 : DC ~ 10MHz


测棒校正

1kHz 方波, 2Vpp+2%

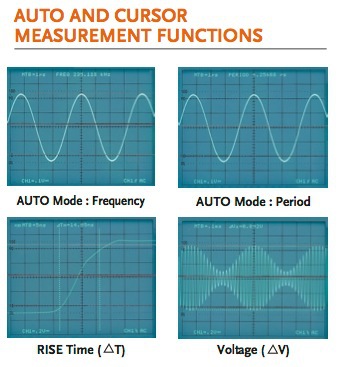

光标直读功能

光标量测功能

ΔV，ΔV%，ΔVdB，ΔT，1/ΔT，ΔT%，Δθ

光标分辨率

1/100 DIV

有效游标范围

垂直 : + 3DIV ; 水平 : + 4DIV

面板设定显示

垂直 : V/DIV(CH1,CH2), UNCAL, ALT/CHOP/ADD, INV, probe factor, AC/DC/GND
水平 : S/DIV(MTB,DTB), UNCAL, x 10MAG, delay time, HO
触发 : 来源, 耦合, 斜率, 准位, TV-V, TV-H
其它 : X-Y, lock, 储存/呼叫 记忆组 0-9


自动量测功能

量测功能

FREQ, PERIOD, +WIDTH, +DUTY ( + 或 - 极性以触发斜率选择)

显示位数

最大 6 位数小数

频率范围

50Hz ~ 200MHz

准确度

1kHz ~ 200MHz : +0.01%；50Hz ~ 1kHz : +0.05%

量测感度

> 2 格 (量测电源取自 CH1 和 CH2 的同步讯号源)

特殊功能

自动设定

输入通道 : CH1, CH2；频率响应 50Hz~50MHz

面板设定储存及呼叫

10 组

面板设定值锁定

Provided

使用电源

AC 100V/120V/ 230V + 10%, 50/60Hz

附件

电源线 x 1 ;
操作手册 x 1 ;
测棒 (10:1/1:1) x 2

尺寸与重量

310(宽) x 150(高) x 470(长) mm
约 9 公斤
