1. 产品的防火性能
产品满足GB 8624-1997标准中对难燃(B1级)材料的规定。其中的烟密度等级(SDR)远低于规定的要求。具体数值见下表:
序号 | 检验项目 | 检验方法 | 技术指标 | 检验结果 | 结论 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 燃烧剩余长度最小值,mm | GB/T 8625-88 | >0 | 130 | 合格 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 燃烧剩余长度平均值,mm | GB/T 8625-88 | ≥150 | 167 | 合格 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 平均烟气温度,℃ | GB/T 8625-88 | ≤200 | 150 | 合格 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 焰尖高度,mm | GB/T 8626-88 | <150 | 30 | 合格 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 烟密度等级 | GB/T 8627-88 | ≤75 | 14 | 合格 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 技术指标依据GB 8624-1997对难燃(B1级)材料的规定。
1.试验单位
国家防火建筑材料质量监督检验中心(公安部四川消防研究所)
2.试验目的
检验外包保温毡铁皮风管(无防火阀)在额定火灾荷载作用下,燃烧时起火房间出现的各现象以及对相邻房间所产生的作用和影响。同时验证复合风管在实际火灾中与铁皮风管等不燃材料相比,有没有使火灾扩大的速度更快以及危害更大,风管在实际工程中是否可以使用,如果在试验中有发生扩大火灾等危害时,我们可以通过采取那些措施来实现阻止这种扩大蔓延的危害等。
3.试验装置
实验的主体装置为高层实验塔201和202房间,其中201做为起火房间,该房间层高3.3m,净面积17.85 m2。
4.火灾荷载的确定
本次试验模拟中火灾荷载(普通办公室、高层宾馆等)。
火灾荷载为350 MJ/m2,即当量木材18.6㎏/m2。根据起火房间面积,需要木材332㎏。
(该数据是参考建筑研究论文和文件国际委员会(CIB)第十四工作组(W14))
3.2木垛的堆放和点火油槽的设置。在起火房间中部均匀堆放木材,将长分别为2.4米和1.4米,截面为50毫米50毫米的木头呈井字形叠放在一个3米2米的钢架子上,每层木头之间不留缝隙,同一层木头与木头之间留有70毫米的距离。
5.试件的结构和安装

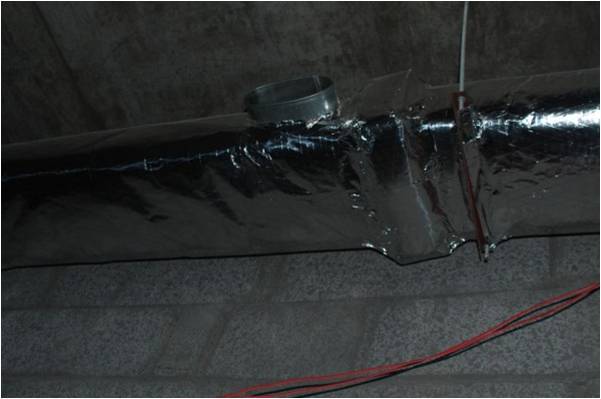

风管的布置在起火房间采用水平布置形式,风管各段尺寸的选取结合了实际工程常用的截面,其中一种风管的断面尺寸采用了400×200mm和500×200 mm两种形式(穿墙处的风管端面尺寸为400×200mm

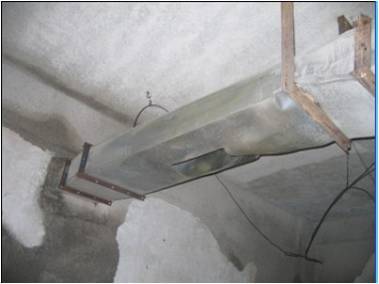

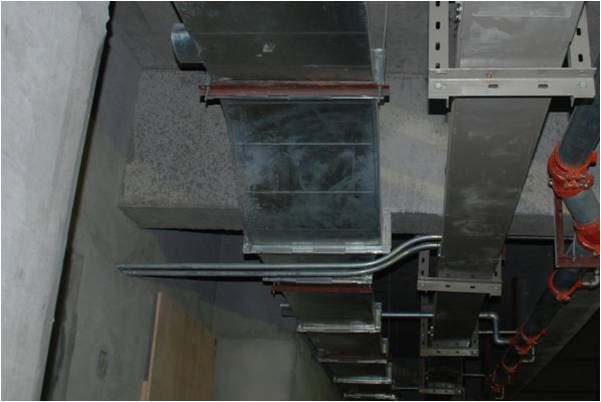

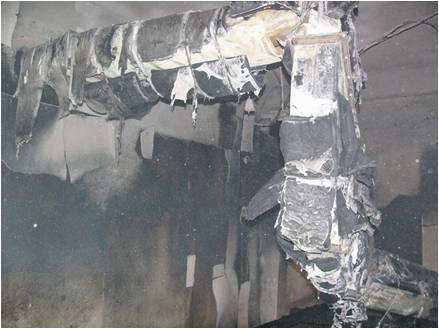

起火房间实体火灾现场图 隔壁房间实体火灾现场图
试验总结
实验在进行到1分左右,隔壁202房间的风管在风口处有烟气串出,4分50秒,起火房间风管的胶带产生燃烧,风管表面也持续燃烧,风管的胶带开始脱落、6分左右,起火房间轰燃,8分左右,风管表面全部燃烧,在隔壁房间,6分50秒,隔壁202房间1.5米以上温度超过了50度,9分12秒,隔墙处有烟冒出,11分34秒,隔墙处冒出的烟为浓烟,12分左右,202房间靠近隔墙处的风管膨胀变形,14分灭火,整个实验过程中,起火房间最高温度为951度,隔壁房间管道内温度最高650度,离墙上洞口为15cm距离处的温度最高为114度。202房间沙发未有现象发生。
试验结论:
在实体火灾试验过程中,隔壁房间的风管没有燃烧,也没有滴落物将放置在屋内的物品引燃。其火灾综合性能与纯粹的铁皮风管的性能基本相同。
2. 产品的绝热性能
导热系数·无贴面的保温吸声绝热毡(标准要求)
按照GB/T 16731-1997 《建筑吸声产品的吸声性能分级》标准中规定的要求,密度36kg/m3,厚度50mm的保温吸声绝热毡属于I级建筑吸声产品。 4. 产品的环保性能
原材料
保温吸声绝热制品的主要原材料为麻丝棉,可循环再生产再利用,制成了有利环境和国家节能政策的高新技术产品。
生产过程“节能,减排”
保温吸声绝热制品的整个生产无高温工艺过程,生产线较短,每吨产品仅耗电大约600千瓦时,仅为岩棉和玻璃棉产品的四分之一左右。
保温吸声绝热制品的生产过程中不产生“废水”、“废渣”和“废气”等“三废”物质,对环境友好。
安装时人体舒适性好
保温吸声绝热制品的原材料是天然纤维,纤维长度较长,直径较粗,韧性好,人体舒适性好,不像传统的矿物纤维类材料,例如玻璃棉、岩棉、硅酸铝棉等制品,由长短不一,非常细的玻璃纤维组成,其纤维脆,易粉化,与人体接触会强烈刺激呼吸系统、引起皮肤搔痒和过敏,甚至造成间皮瘤等症状。
应用中无甲醛释放
JC/T 1052-2007《保温吸声绝热制品》标准中要求制品的甲醛释放量应不大于0.3mg/l。
GB 18580-2001《室内装饰装修材料人造板及其制品中甲醛释放限量》标准中第5章强制性条款要求直接用于室内的板材其甲醛释放量≤1.5mg/L。因为玻璃棉和岩棉在生产过程中使用酚醛树脂作为粘结剂进行制品的定型,所以目前室内装饰使用的玻璃棉或岩棉填充的装饰软包板材都不符合这个强制性规范的要求。
产品的可“循环使用”
保温吸声绝热制品在工程上使用后,拆卸下来可以重新成型并加工成成品进行使用,可以做到100%的循环使用,节约大量的能源和资源!
5. 中央空调风管系统中的应用

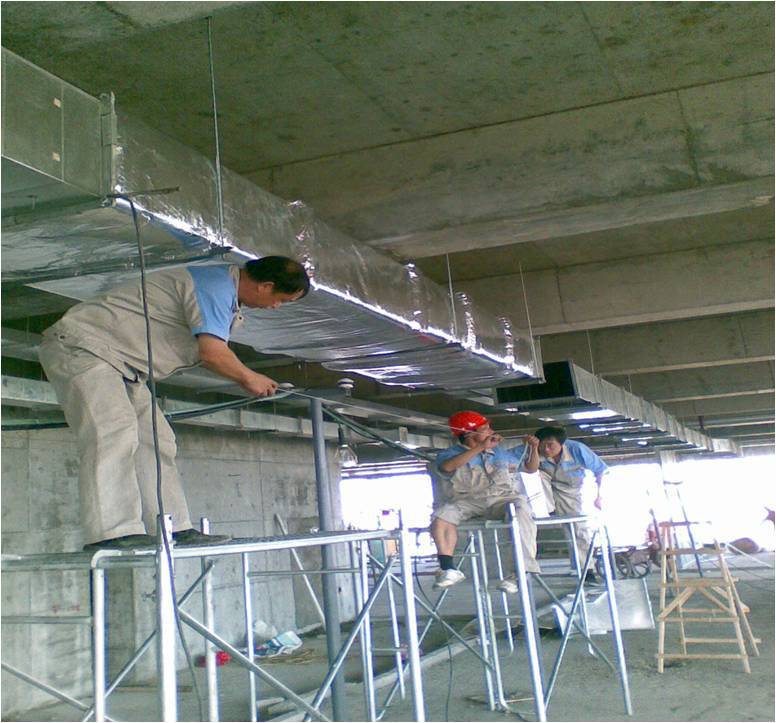

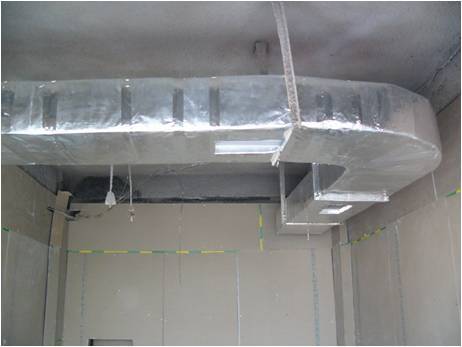

保温吸声绝热板 保温吸声绝热毡在风管上的应用

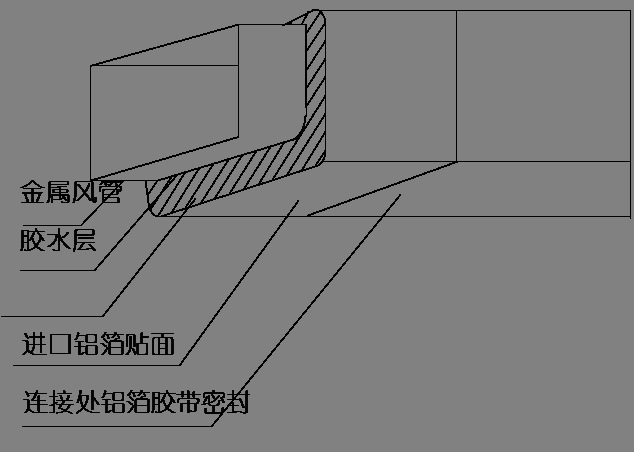

安装说明:
1、清洁铁皮风管表面;
2、将保温吸声绝热毡/板按空调风管的规格尺寸裁切好;
3、在风管外表面均匀涂上胶水;
4、将贴好铝箔贴面的保温吸声绝热毡/板粘贴在铁皮风管上;
5、在保温吸声绝热毡/板之间的连接处用铝箔胶带密封; 6、如果需要在适合的地方打上保温钉。 系统特点: 1、自重轻,对风管悬挂系统的力学要求低; 2、热阻高,绝热性能优良; 3、施工安装方便,不会引起皮肤搔痒和强烈的呼吸道系统刺激; 4、外形整洁美观; 5、安全、环保还吸声; 6、不老化、不粉化,使用寿命长,性价比高。
6. 工程案例简介
无锡日航饭店(五星级)
---建筑面积:50000平方以上
---使用部位:地上二十一层,地下二层全部新风铁皮风管外保温用料
---业主对材料的性能要求:
日航饭店是无锡苏顺集团与日本日航集团的合作项目,由日本航空公司负责全面管理。在酒店的设计用材上特别注重绿色环保、节能减排的理念。在暖通保温材料的招标文件中明确提出了对风管保温材料的要求:绿色、环保、无甲醛释放、热阻≥0.8以上等要求。
7. 部分空调风管工程案例
天润发超市(无锡店) 江苏电信大楼
欧尚超市(无锡店) 上海电气股份有限公司
无锡凯旋门 徐州金鹰国际商城
无锡市新体育中心 江阴国贸大厦
海澜集团科技大楼 海澜集团公司万锭车间
无锡凯宾斯基大酒店(五星) 宜兴天一度假村
南京中储科技有限公司车间 无锡日航酒店(五星)
惠山人民医院 无锡文化宫
杭州远图建材科技有限公司的集中空调风
管外保温用保温吸声绝热毡具有:
1)防火性能满足建规要求,安全性好;
2)设计有依据,有专门的建材行业产品标准;
3)天然纤维制造,“绿色、环保”,既保温又吸声;
4)价格适中,”用得起”;
5)工程案例多,应用时间长;
6) 施工简单,快速又环保; 7)可以循环使用。
推荐产品设计用语:
所有空调送、回风管全部采用无毒、无害、无刺激性的难燃型(B1级)保温吸声绝热毡外保温处理。
主要技术性能要求如下:
烟密度:≤20;容重32kg/m3,保温厚度30mm;热阻值≥0.81(m2·℃)/W;降噪系数(NRC) ≥0.70。
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
