许继DY-4型负序电压继电器
许继DY-4型负序电压继电器用于发电机和变压器的继电保护线路中,许继DY-4型负序电压继电器作为电压闭锁元件,许继DY-4型负序电压继电器反应不对称故障时线路电压的负序分量。
许继DY-4型负序电压继电器 结构和原理

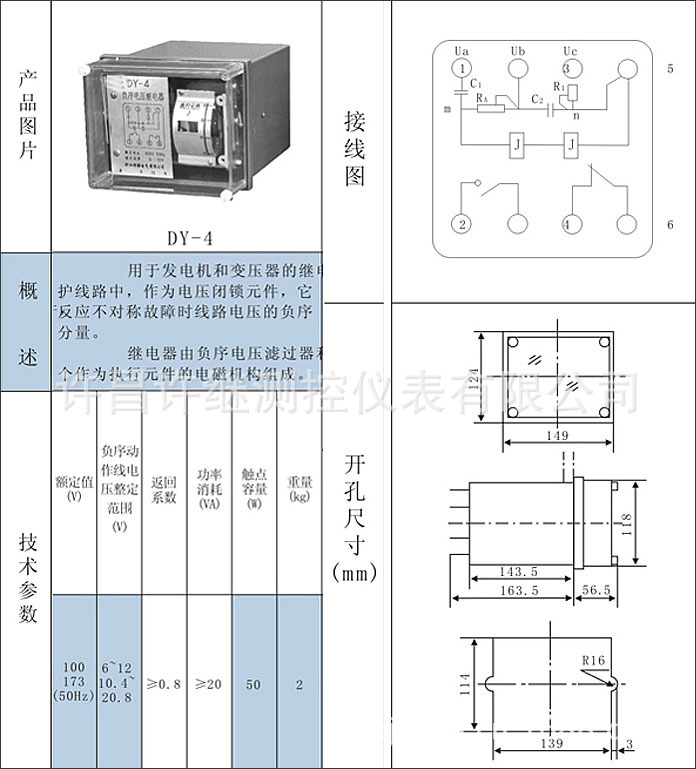

许继DY-4型负序电压继电器由负序电压滤过器(以下简称滤过器)和一个作为执行元件的电磁机构组成,执行元件的线圈绕组接到滤过器的输出回路中,内部接线图如图1所示。
许继DY-4型负序电压继电器滤过器由两组电阻器和两个电容器C1和C2,组成,RA=R1+,RC=R3+R4,其中R2和R4为可调电阻,Xa=1/(2πfc1),Xc=1/(2πfc2) ,当电阻值 Ra=Sqrt(3)*Xa,Rc=Xc/Sqrt(3) 时,在滤过器输入端上加正序电压,滤过器没有输出(只有很小的不平衡电压);而在滤过器输入端上加负序电压时则空载时的输出电压为1.5UL2 (UL2为负序线电压)。由于加的是线电压,因此不存在零序电压分量。
许继DY-4型负序电压继电器改变执行元件的指针位置即可进行动作值的整定。
许继DY-4型负序电压继电器装于金属外壳内,前面有透明罩,嵌入安装在垂直面板上。
