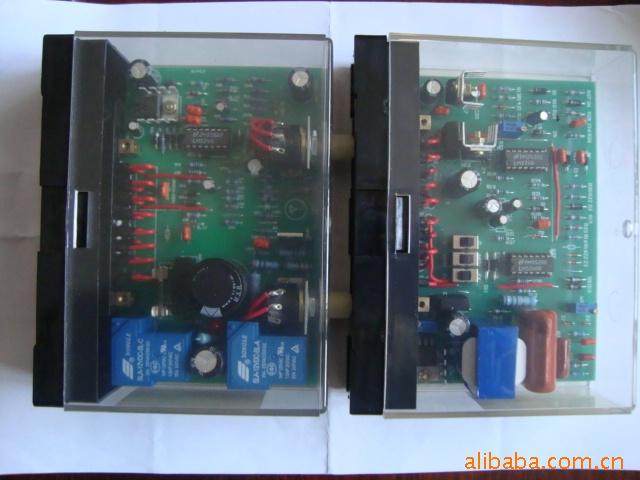

本开关主要用于煤矿井下，适应于交流50HZ、额定电压为380V、660V、1140V额定电流至400A三相中性点不接地供、变电系统中，作为总开关、分支开关、也可作为大容量电动机不平衡起动控制之用。当供电电路中出现过载、短路、欠压、过压、断相或漏电时能自动切断电源。作总开关时具有三相对称性漏电和漏电闭锁保护，为分支开关漏电保护的后备保护；作分开关使用时具有选择性漏电保护和漏电闭锁保护功能。过流保护具有反时限特性。
三、过流插件保护原理
1、过流保护由CJ电流互感器A-V变换经W，整定至IN310端与IN39端比较。1.25I过载时10端电位大于9端电位，8端输出为高电压+24，A点电位经R7、R12、R13对C2充电经延时，C2电位升至IN22脚电位，IN1脚输出高电位+24推动G使J1吸合、QT动作，闭锁，使断路器在三相对地绝缘电阻低于规定值时不能合闸。
3、短路保护，若短路电流大于短路整定电流值时，CT输出电位经R1/R2分压至IN412端，高于13端整定门槛电位，使IN4端输出+24高电位，推动G管、使J1吸合、QT动作、断路器分闸。
4、近端失压短路保护-即开关出口端短路，强大电流使三相电压降压60%-0，本保护器应有能力使断路器分闸，具体工作原理如下：
因C6为大容量电容，平时贮存着大量电荷如果出现近端电路短路，A点电压经R5、R6分压，经D4、R31推动C9，使C6对J1放电，使QT吸合、使断电器分闸。
四、选择性漏电保护原理
当分开关用时，本支路漏电电阻若小于规定值时，零序电流互感器输出电压送1C12脚相比较，若绝对值大于2脚电位，1C11脚将输出脉冲方波信号，三相电抗也将输出零序电压经IC6、IR7移相送入IC210脚相比较，若绝对值大于9脚电位，IC28脚将输出脉冲方波信号，若两脉冲方波正半周信号重合满足一定值时，即相位差最大不超过某个值时，两信号向IC7充电，当IC7电位高于IC16脚高位时，使ID8截止，+12经IR30、ID6、K1-2推动G管，使脱扣器动作，断路器分闸。分闸后，若漏电电阻未排除，由IC1比较器进行漏电闭锁、拒绝合闸。
当总开关后备保护时，+73V 1R9 W1 KΩ表 地 漏电电阻 三相电抗器 1R1 1R2 1R3 1R31+73V。因而漏电电阻大小变化将反应在W1的压降上。若漏电电阻小于规定值，IC212脚电位将高于13脚整定值，使14脚输出高电位，推动G管，使断路器分闸。
五、保护器特殊器件及其应用
（1）、三端固定正负输出集成稳压器W7812、W7912、W7824，是一种高稳压度的输出为±12V直流电压的集成稳压器，W7824是一种高稳压度的输出为+24V直流电压的集成稳压器。其外形如图1所示，木管其内部电路如何。
图1 （a）集成稳压器俯视图
（b）集成稳压器右视图
使用者只要知道其外特性即可。其外特性如下表所示：
元件 | 管 脚 序 号 及 用 途 | ||
W7812 | 1．输入15-35V | 2．地 | 3．输出+12V |
W7912 | 1．地 | 2．输入-15—35V | 3．输出-12V |
W7824 | 1．输入27-40V | 2．地 | 3．输出+24V |
W7812、W7912，其输入绝对值不得低于15V，否则不能得至12V稳压值，不得高于35V，否则稳压器易被击穿或过热而被烧坏。还要说明的是这个12V稳压器输入都是不经稳压的直流电压。同样，7824其输入值不得低于27V、高于40V。
（2）集成运算放大器
本产品采用的是四组集成运算放大器LM324，它是一种双列直插式塑封集成器件，其外形如图2所示，其管脚序号由有缺口一端下方（正规）开始数起，依次为14个脚。
14 13 12 11 10 9 8
1 2 3 4 5 6 7
图2 LM324集成运算放大外形示意图
各管脚用途为：4： 正电源；
11： 负电源（双电源）或地（单电源）；
1、7、8、14： 运放输出；
2、6、9、13： 运放反相或（一）输入端；
3、5、10、12： 运放同相或（+）输入端。
集成块为4个独立的运算放大器，可单独使用，互不影响。每个运放脚管分别是，1、2、3；5、6、7；8、9、10；12、13、14。
本电路有两种用法：
（a）比较器
比较器如图所示。
R1
U0
U1
R2
图3 比较器示意图
图中在电源+Ec与地之间接电阻R1、R2，在R2上取得电位U22，被称为参考电位。此电位与运放（二）端相连，这样（-）端有了固定电位U2=EcR2/（R1+R2），0U1从（+）端输入，U0为输出。其工作状态如下：
当U1>U2时，U0=（Ec-1）
当U1<U2时，U0=-U2（-Ec+1）（双电源）
或-0 （单电源）
参考电位U2可以为正，也可以为负，可以对（-）端设置，也可以对（+）端设置。
（b）脉冲展宽电路或称单稳电路
如图所示，运算放大器需有双电源。
C R1
U0
U1 U2 +
R2
R3
图4 单稳电路示意图
这个单稳电路其稳定状态为-V1。如采用±12V电源，U0=U2=-11V。U0通过R1、R2分压把R2上电压U1=-11R2/R2+R2反馈到（+）端，如R2=110KΩ、R3=30KΩ，U1=-3V。C左端接地，右端通过R2与输出端相接，左高右低，电流从左向右流动向C充电，当C右端电位为-0.7V时，D1导通，C右端被嵌位在-0.7V。（-）端电位比（+）端高，输出稳定在-11V上。
当（+）端有一正脉冲输入时，运放立即翻转，输出变为+U0=+1V0通过R2、R3分压给（+）端反馈+3V电位。此时C电位右高左低，由右向左充电，因有高阻R1，充电较慢，C右端电位逐渐上升，经过tms后，C右端电位高于+3V时，运放（+）端电位低于（-）端，运放翻转，输出又变为-11V。tms为脉冲展宽的宽度。
展宽电路用于把窄脉冲信号变为宽脉冲以推动继电器吸合而跳开开关。
三、主要技术特征：
1、额定电压：1140V、660V、380V
2、额定电流：400A；200A
3、极限分断电流：9000A；
4、短路保护动作时间：<100毫秒；
5、经1 KΩ电阻漏电动作时间，作分支关时≤30毫秒；作总开关时≤100毫秒（无延时）；200~400毫秒（有延时）；
6、在电网每相对地电容不大于1uf，配备分支电容不大于0.3uf时，漏电电阻在22KΩ（660V）40KΩ(1140V)以下能可靠地实现选择性漏电保护和后备保护，在1 KΩ漏电时能保证有关选择性地实现30毫秒的安全保护指标。三相对称漏电保护和后备漏电保护动作时间不大于100毫秒与400毫秒（有延时）。
7、作分支开关使用时，负荷侧绝缘电阻低于22 KΩ+20%（660V）时能可靠地实现漏电闭锁功能。
8、过载保护特性：
1.05I 长期不动作
1.25I <1小时 热态
2 I ≤10分钟 热态
6 I >10秒钟 热态
9、短路保护特性：
短路保护整定范围200-4000A，动作时间<100毫秒，并有大于10倍额定电流整定值的无压释放功能。
出口短路采用大电流无压释电路，动作范围大于10倍额定整定值电流时，动作时间≤100毫秒。
