名称：
赫兹表：46L1-HZ 交流频率电流表
外型尺寸：120x60mm 开孔尺寸114x54mm
产品概述
适用范围: 本系列产品为磁电系内磁式结构,适用于安装在各控制系统和配电系统的,显示面板和大型开关板上指示线路频率的变化情况。
用途：
本系列仪表适用于各种电量控制设备及科研部门测试计量仪器，电站、电网、等电力系统配电盘上测量电量之用，能在湿热环境下正常工作。产品性能符合GB/T7676-1998国家标准要求。
一、主要性能指标
国家标准 | GB/T 7676-98 |
安装位置 | 仪表适用垂直安装，允许倾斜±5°；除非另有规定 |
指针偏转角度 | 从左向右指示 |
存储温度 | -40℃-+70℃ |
阻尼时间 | 小于4s |
工作环境 | 温度:-20~+40℃,相对湿度不超过85%，且空气中无灰尘和腐蚀性气体 |
绝缘强度 | 能承受频率为50HZ的正弦波交流2kV电压历时1分钟的耐压试验 |
绝缘电阻 | 大于20MΩ/DC500V |
二、测量规格
产品名称 | 型号 | 测量范围 | 接入说明 | 精度 |
频率表 | 46L1-HZ | 45-55HZ 55-65HZ | 100V，220V，380V | 1.5 |
经电压互感器PT 接入，次级电压100V |

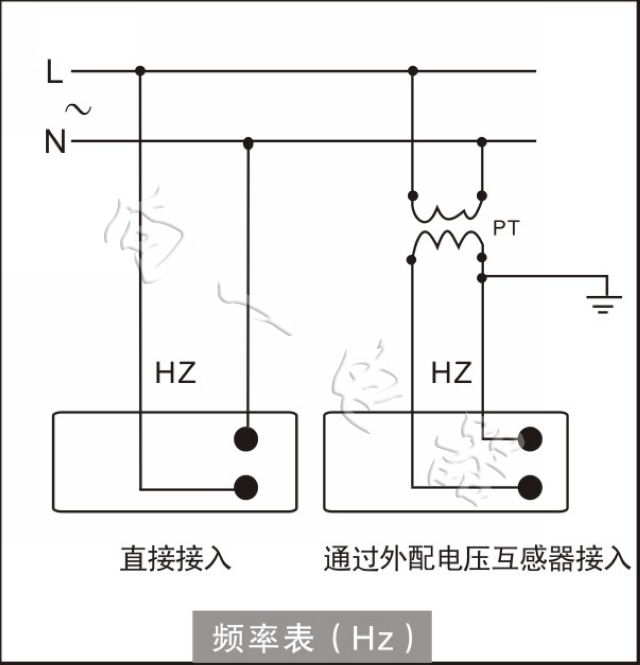

三、仪表接线
四、仪表尺寸
五、使用前注意事项
1. 工作环境温度为-20～+40℃；
2. 通电使用前请检查各端子接线正确、牢固；
3. 无标准仪器及非专业人员切勿进行调校；
4. PT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故；
5．当输入标称电压超过AC 600V时，需另配电压互感器PT（二次电压100V）。
