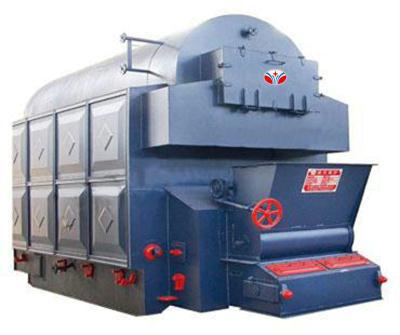

DZL系列链条炉排快装蒸汽锅炉结构简介及性能特点
DZL系列链条炉排快装蒸汽锅炉是我厂主导产品,为了适应市场供货的需求,在已批量生产的DZL锅炉以及改型生产的DZL6-1.25-AII(31166b)R 基础上(主要结构形式不变),进行改进设计了DZL6-1.25-AII(31166c)型锅炉。将锅炉后部下降管单侧两根顺排改为单侧两根错排,增加了人字管及水冷壁管数量,从而增加了炉膛及高温烟段受热面积,降低前管板进口烟温,改善了前管板的工作条件。
DZL型锅炉是一种卧式三回程水火管式锅炉。在锅筒内布置二束火管,炉膛两侧装有光管水冷壁管;燃烧采用轻型链条炉排实现机械加煤,并配有鼓、引风机实现机械通风。燃料自煤斗落到炉排上,随炉排进炉膛后燃烧,烟气经过后拱上部燃烧室,由燃烧室向上通过后棚管烟室进入第一管束到前烟箱,再由前烟箱折入第二束至后烟箱,通过引风机抽引进入烟道、除尘器及烟囱,最后排向大气。该锅炉自动化水平高,锅炉给水自动调节、高低水位报警、低水位联锁保护,引、送风机联锁保护。锅炉上煤、出渣等操作机械化,配套辅机齐全。
本体由锅筒、水冷壁管、人字管、下降管、左右集箱等构成,采用轻型链条炉排实现机械化燃烧,配有鼓风机、引风机,进行机械通风。燃料自煤斗落到炉排上进入炉膛燃烧,烟气经过后拱上部燃烬室后进入翼形烟道来到前烟箱,再由前烟箱进入烟管,然后由引风机抽引通过烟道、尾部受热面(省煤器、空气预热器按要求配置)及除尘器至烟囱排向大气。烟管全部采用了螺纹管,由于螺纹管具有一定的伸缩空间,因此进一步改善了前、后拱形管板的工作环境,提高了锅炉运行的安全性和使用寿命。 本锅炉可针对各地区用户煤种的不同,提供炉烘的不同设计,配用不同的尾部受热面(空气预热器、省煤器);燃烧设备采用专利技术——等压分仓均风装置,改善了燃料着火条件及燃烬状况,使其对煤种的适应性较广,另采用新型厚炉排片,使鼓、引风配比更加合理。对高原地区的高海拔而影响锅炉出力和效率得到有效改善,本锅炉出力足,热效率较高。并因其具有结构简单、钢耗低、工艺制作较为容易,热效率高的特点,而得到推广。
本厂快装链条炉排蒸汽锅炉配套齐全,以达到减轻司炉劳动强度,保障运行安全、节约电能、降低燃料消耗、降低运行费用的目的。
本产品具有成熟性、先进性、稳定性、可靠性、和经济性。
1、成熟性:
国内最早生产燃煤快装螺纹管链条炉排锅炉的制造厂之一;
自动化燃煤螺纹管链条炉排锅炉,填补国内燃煤螺纹管链条炉排蒸汽锅炉空白;
三十多年来,产品多次更新换代,更趋成熟,同类产品已生产60000多台。
2、先进性:
采用多项先进技术,如螺纹管、炉内强化燃烧;
DZL燃煤锅炉多次荣获国家、机械工业部的产品荣誉证书;
3、稳定性:
锅炉运行平稳,故障率低,未发生重大安全事故;
早期锅炉最长运行时间已达10年。
4、可靠性:
国内唯一一家对锅壳式锅炉进行过20万次疲劳试验的锅炉厂家;
我公司为机械部定点的工业锅炉出口基地,燃油燃气锅炉已从2000年开始陆续出口巴基斯坦、孟加拉、缅甸、泰国、伊朗、阿尔及利亚、叙利亚、尼日利亚、哈萨克斯坦、利比亚、几内亚、印尼、也门、莫桑比克、越南、柬埔寨等17个国家和香港地区。
5、经济性:
1、热效率高,节约燃料,经济性好;被国家经贸委和河南省环保局评为节能产品。
配套范围如下:(辅机部分可根据用户要求配置,并按对应项安装)
1.锅炉主机:包括锅炉本体、链条炉排、煤斗、看火门、检查门、保温层、
炉墙等部件,以上部件出厂时已经试验合格,用户只需接通管路及安装辅机设备
即可投入运行。
2.调速箱:用HT6WT调速箱。
3.鼓、引风机。采用GG6-15、GY6-15。
4.给水设备及仪表、管道、阀门
按《蒸汽锅炉安全技术监察规程》及有关标准的要求供货。配备用泵及锅炉给水泵。
5.电气自动控制系统及连锁保护
普通型:各配套设备启、停及连锁保护。有高、低水位报警系统及高、低水位连锁保护及给水自动控制。正常水位为板式水位表可见段的中心线,并以此为为基准线进行水位控制调节。水位控制范围:±30mm(可调):当水位超过+30mm时,给水泵停止;当水位低于-30mm时,给水泵启动上水。
水位报警范围:±50mm(可调):当水位超过+50mm时,液位指示灯亮,并发出高水位报警声光信号。当水位低于-50mm时,液位指示灯亮,并发出低水位报警声光信号。

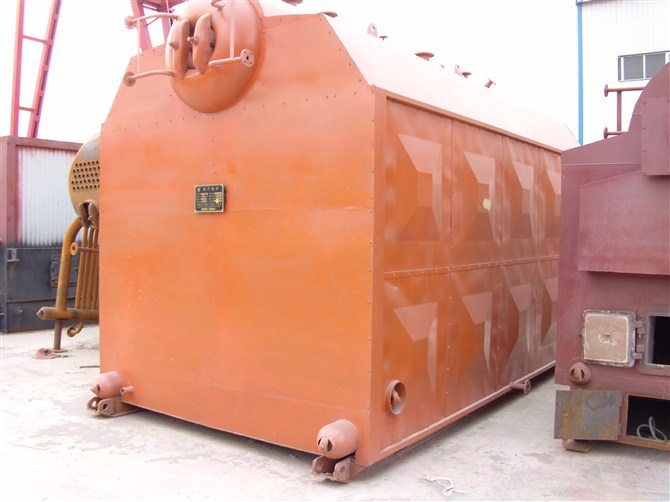

DZL6-1.25- AII型蒸汽锅炉
低水位连锁保护:低水位连锁保护装置最迟应在最低安全水位时动作,即当锅炉水位下降至-65mm
时,自控仪表发出声光报警信号,低水位连锁保护装置能自动先停鼓风机,延时后再停引风机,实现连锁保护。压力监测及超压连锁保护:配有压力控制器,对锅炉蒸汽压力进行监测和控制。蒸汽超压连锁保护装置动作整定值应低于安全阀较低整定压力值。当蒸汽压力超过压力控制器所设定的压力值时,超压连锁保护装置能发出超压报警信号,并自动先停鼓风机,延时后再停引风机,实现连锁保护。当蒸汽压力降到压力控制器所设定的压力值时,又能顺序启动。
对排烟温度进行监测显示。
另配有鼓引风机风门开度手动控制。
6.烟风道、平台扶梯、落灰斗、上煤机、除渣设备及锅炉附件及易损件。
7.省煤器:(根据用户要求选配型号:SMQ6.0)有该项时,按其相应条款安装。
8.烟囱:按国家标准规定高度。
9.空气预热器:(根据用户要求选配型号:KYQ6.0)有该项时,按其相应条款安装。
10.除尘器:选用国家推荐的锅炉除尘器,排放指标达到环保要求。
11.水处理设备(注:水处理设备的安装调试按相应水处理设备的安装使用说明书进行安装调试)。
12.蒸汽分汽缸(注:按相应的随机安装使用说明书进行安装调试)
DZL6/DZL8/DZL10系列蒸汽卧式燃煤蒸汽锅炉技术规范(2)
| 锅炉型号 | DZL6-1.25-AII | DZL8-1.25-AII | DZL10-1.25-AII |
| 额定蒸发量t/h | 6 | 8 | 10 |
| 额定工作压力MPa | 1.25 | 1.25 | 1.25 |
| 额定蒸汽温度℃ | 194 | 194 | 194 |
| 额定给水温度℃ | 20 | 20 | 20 |
| 受热面积m2 | 226.72 | 396.26 | 412.3 |
| 炉排面积m2 | 7.22 | 10.3 | 11.8 |
| 设计燃料 | AII类烟煤 | AII类烟煤 | AII类烟煤 |
| 热效率% | 81 | 81 | 79.6 |
| 燃料消耗量KG/h | 720 | 960 | 1200 |
| 排放浓度mg/NM3 | <80 | <80 | <80 |
| 排烟黑度 格林曼 | ≤1级 | ≤1级 | ≤1级 |
| 长X宽X高m | 6.92x2.83x3.72 | 7.56x3.28x4.25 | 9.5x3.35x4.9 |
| 锅炉参考重量T | 38.13 | 54.26 | 57.63 |
| 主汽阀口径DNmm | 150 | 150 | 150 |
| 给水阀口径DNmm | 40 | 40 | 50 |
| 安全阀口径DNmm | 2X80 | 2X80 | 2X80 |
| 排污阀口径DNmm | 40、50 | 40、50 | 40、50 |
| 液位计口径DNmm | 25 | 25 | 25 |
| 型号 | T4-72-12NO6.4A右° | T4-72-12NO7.0A右° | T4-72-12NO8.5A右° | |
| 鼓 | 风压 | 1850 | 2165 | 2358 |
| 风 | 风量 | 8300 | 11258 | 13852 |
| 机 | 电机功率kw | 7.5 | 11 | 15 |
| 主轴转速r/min | 2900 | 1470 | 1470 | |
| 型号 | Y6-41-11NO9C | Y6-41-11NO10C | Y6-41-11NO11C | |
| 引 | 风压 | 3490 | 3534 | 3623 |
| 风 | 风量 | 24582 | 29500 | 35500 |
| 机 | 电机功率Kw | 18.5 | 37 | 45 |
| 主轴转速r/min | 1750 | 1750 | 1480 | |
| 型号 | 2GC5x7 | 2GC6x7 | 2GC6x7 | |
| 给 | 流量 | 7.5M3/h | 15M3/h | 15M3/h |
| 水 | 扬程 | 165m | 224m | 224m |
| 泵 | 转速 | 2900r/min | 2900r/min | 2900r/min |
| 电机功率 | 11KW | 22KW | 22KW | |
| 调 | 型号 | GL6T | GL8T | GL10T |
| 速 | 轴扭矩 | 8000NM | 9000NM | 10000NM |
| 机 | 电机功率 | 0.75KW | 1.1KW | 1.1KW |
| 出 | 型号 | GBC-6B | GBC-8B | GBC-10B |
| 渣 | 出渣量 | 1500KG | 2000KG | 2000KG |
| 机 | 电机功率 | 1.1KW | 1.5KW | 1.5KW |
| 上 | 型号 | SMJ-6 | SMJ-8 | SMJ-10 |
| 煤 | 煤斗容量 | 0.23M3 | 0.27M3 | 0.38M3 |
| 机 | 电机功率 | 1.1KW | 1.1KW | 1.1KW |
| 除尘器 | 型号 | CCQ-6 | CCQ-8 | CCQ-10 |
| 配电柜 | 型号 | DKG-6 | DKG-8 | DKG-10 |
| 序号 | 图号或型号 | 产品名称 | 产地 |
| 1 | DZL | 锅炉主机 | 永兴集团 |
| 2 | YCW | 扶梯 | 永兴集团 |
| 3 | YCW | 后烟箱接管 | 永兴集团 |
| 4 | YCW | 90°弯头 | 永兴集团 |
| 5 | DZL | 链条炉排 | 新乡华北 |
| 6 | YCW | 引风机出口处接管 | 永兴集团 |
| 7 | YCW | 烟囱、烟风道 | 永兴集团 |
| 8 | T4-72 | 鼓风机 | 新乡 |
| 9 | Y5 | 引风机 | 新乡 |
| 10 | DZL | 锅炉控制柜 | 南京仁泰 |
| 11 | XD | 除尘器 | 永兴集团 |
| 12 | (标配) | 分汽缸(标配) | 永兴集团 |
| 13 | (标配) | 给水泵 | 新乡 |
| 14 | (标配) | 全自动水处理 | 美国弗莱克 |
| 15 | DZL | 上煤机、出渣机、调速机 | 常州 |
| 16 | X14 | 压力表三通旋塞、压力表 | 青岛 |
| 17 | YCW5 | 压力表存水弯管 | 永兴集团 |
| 18 | A48H | 全启弹簧安全阀 | 浙江 |
| 19 | J41H | 截止阀(主汽) | 郑州宇明 |
| 20 | J41H | 截止阀(汽水连接) | 郑州宇明 |
| 21 | J41H | 截止阀(副汽、给水) | 郑州宇明 |
| 22 | H41H、 P41H | 止回阀、排污阀2个 | 郑州宇明 |
| 23 | SZB | 电极式水位控制器 | 郑州宇明 |
| 24 | X49 | 平板水位表 | 新乡 |
| 25 | GB5 | 螺栓、螺母 | 江苏 |
| 26 | 选配辅机 | 省煤器 | 山东临沂 |
| 27 | Q41F | 球阀 | 郑州 |
| 28 | 安装使用说明书 | 1 | |
| 29 | 锅炉产品安全质量监督检验证书 | 1 | |
| 30 | 锅炉主辅机总体布置图 | 1 | |
| 31 | 锅炉总图 | 1 | |
| 32 | 锅炉本体图 | 1 | |
| 33 | 管道、阀门仪表图 | 1 | |
| 34 | 锅炉基础图 | 1 | |
| 35 | 安全阀排放量计算书 | 1 | |
| 36 | 仓库主管签字 | 发货车间主任签字 | 1 |
| 37 | 司机签字 | 领取日期 | 1 |
