品名：宏诺牌DD282机械电表（黑色塑料罩盖铁底壳电表）
产品简介：
1.高精度、高过载、高可靠性、低功耗、体积小、重量轻、结构性能好；
2.采用国外最先进的电能表专用集成电路、永久保存信息的不挥发性存储器，采用多种硬件、软件抗干扰措施，保证在交流电源和内部备用电源均失压的情况下不丢失任何数据；
3.汉字大画面，超扭曲，宽温液晶（LCD显示），提示清晰、全面；
4.管理软件界面友好，方便易学，安全可靠。
技术参数：
型号：DTSD54(三相四线)
准确度等级：有功0.5/1.0级，无功2.0级
功耗：≤1W/6VA
参比电压(V)：3*57.7/100，3*220/380
基本电流(A)：1.5(6)、5(6)、5(20)、10(40)、20(80)
工作环境温度：-20℃ ～+55℃，特殊要求时-35℃～+65℃
相对湿度：≤85%
标准规范：符合GB/T17215-2002标准 DL/T614-1997
主要功能：
1.有功双向、正弦式无功四象限分时电能计量，可任意组合显示、存储，另有三相实时功率、电压、电流、功率因数、最大需量、缺相、电压合格率等几十种数据。
2.表计配置有正向、反向有功、四象限无功等六路脉冲端口，可满足测试和负荷控制远动终端对表计输出脉冲的需求。
3.电表具有标准RS485接口，可远传所有记录的电能量数据和失压记录数据。通讯协议和数据结构符合DL/T645-1997标准。
4.可任选手持电脑红外方式、RS485接口、国际标准IC卡等方式设置参数。
5.表计具有我公司独立设计的复印功能，轮换表计时可用复印卡将旧表计上所有的信息转换至新表计上，编程换表方便、快捷、实用。
6.可按照用户要求加装无线抄表功能，以便解决防窃电改造和配变计量等高处六装表的抄表问题。。 3.本产品采用光藕输出检测信号，发光二极管指示用电。 三、主要规格和技术参数 1．规格： 型 号 规 格 DDS54 精 度 等 级 1.0 2.0 额定电压（V） 220(230) 标定电流（A） 2.5(10) 5(20) 10(40) 15(60) 20(80) 电 表 常 数 见电表铭牌标注 2.基本误差： 负载电流 功率因数 基本误差(%) （A） COSφ 1．0级 2．0级 0.05Ib 1.0 ±1.5 ±2.5 0.1Ib～Imax 1.0 ±1.0 ±2.0 0.1Ib 0.5(滞后) ±1.5 ±2.5 0.8(超前) ±1.5 - 0.2Ib～Imax 0.5(滞后) ±1.0 ±2.0 0.8(超前) ±1.0 - Ib为标定电流，Imax为额定最大电流 3.起动电流：在额定电压下，额定频率，功率因数为1的条件下，当负载电流如下表所示时，电能表能正常工作。 精度等级 1.0 2.0 负载电流 0.4%Ib 0.5%Ib 4.潜动：本表具有逻辑防潜动的电路。 四、工作原理 用户消耗的电能，通过对分压器，分流器上的信号取样，送到放大和乘法器电路，乘积信号经过积分和V/F变换，经分频和功率驱动电路输出脉冲信号，带动步进计度器累计电量。 五、安装和接线 1．电能表在出厂前经检验合格，并加盖铅封，即可安装使用。电能表应安装在室内使用，安装表的底板应固定在坚固、耐火的墙壁上，建议安装高度1.8米，使用环境为-10℃——+45℃,相对湿度不超过85%,空气中应无腐蚀性气体。 2．外形尺寸：长×宽×高=110mm×55mm×148mm 3．电能表应按照接线盒上的接线图接线，1.2.3.4接线端最好用铜线或铜接头引入,5(+),6(-)端为脉冲信号输出端,供误差检测或作为脉冲信号接口。 4．接线图如下 六、运输与贮存 1、电度表的运输和拆封不应受到剧烈冲击，并根据GB/T15464-1995《仪器仪表包装技术条件》规定，运输、贮存。 2、保存电度表在原包装内，环境温度为-25℃~+70℃，相对湿度不超过85%，空气中无腐蚀性气体。 3、电度表在货架上贮存时，叠放高度不超过5箱，拆箱后单只包装的电度表叠放高度不超过10只。 七、保修期限 电能表自出厂之日起，在用户遵守说明书规定的要求，并在制造厂铅封完好的条件下，若发现电能表不符合规定的要求时，制造厂提供三年的“三包”服务。 价格说明 面议 包装说明 标准包装 品牌永利达 型号dds54 基本电流5、10、20（A） 准确度等级1.0 参比电压220（V） 电流倍率4 显示方式数字显示 频率50（Hz） 最大电流20、40、80（A） 外形尺寸111×55×148（mm） 重量0。8（kg） 装箱数20 起订量
DD282型电度表怎么接？
有1 3 4 5四个接口应该怎么接，
这种电表需要配三个同规格的电流互感器。接线时候把主电源进线的三条火线分别与三个互感器一次侧的“+”接线桩连接，同时用三根绝缘导线从这三个“+”接线桩引出，与电能表的2.5.8三个接线桩连接 。然后再用三根绝缘导线从三只互感器二次侧的“+”接线桩引出，与电能表的1.4.7.三个进线桩连接。然后用一根绝缘导线，一端连并三个互感器二次侧的“-”接线桩；导线的另一端联并电能表的3.6.9三个出线桩，并把这根导线接地。最后用三更绝缘导线把三只互感器的一次侧“-”接线桩连接到总开关的进线端，主电源进线的中性线（零线）接在电能表的10号进线桩，11号出线桩是零线的出线
（注：接线时必须将电能表接线盒里面的三个连片都折下来）
补充：单相式机械电表有4个接线孔，第1个接线孔为电表的进火线，第2个接线孔为电表的出火线，第3个接线孔为电表的进零线，第4个接线孔为电表的出零线。

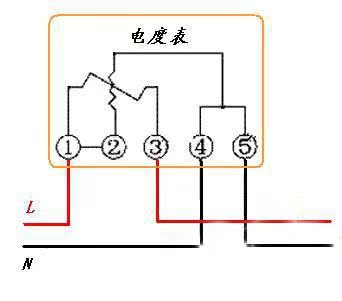

1脚接相线输入
3脚接相线输出,
4脚接零线输入.,
5 脚接零线输出
