通孔类滑环其中心有通孔，便于安装液压、气动、或者传动轴。通孔式滑环使用模块化的组装方式，方便快捷的按客户要求来定制电流、电压、中心孔径等.部品使用标准部品以降低成本并提高生产率，是目前使用最广、最具性价比的工业导电滑环。
我们的通孔式滑环使用贵金属纤维刷技术，在较低的摩擦力下，提供可靠的电接触，可用作动力传递，更适合于用于微弱的信号传递！?特点 ●滑环设计有中心孔，可用于安装液、气压和传动轴； ●通孔直径从 10到400mm可选； ●可提供不同电气通路组合； ●采用贵金属纤维刷多点接触，在极低的摩擦力下保证接触可靠； ●全部采用铝合金壳体； ●高速型号可选，最高可达2500RPM； ●高密封等级可选， 最高可达IP65； ●可选择不同的安装法兰和出线方式。 ?典型应用 ●旋转平台、测试设备、电缆卷筒； ●机器人和旋转传感器； ●展台设备； ●医疗设备。 可根据客户要求定制不同轴径大小，不同规格，电流大小，通路数，转速，防护级别等不同参数的滑环。广泛应用于安防、自动化、电力、仪表、化工、冶金、医疗、航空、军事、船舶、运输等机电设备上。更多详情请登陆www.victory-way.cn.
| 产品名称：内径12.7mm贵金属纤维刷滑环 |
| 产品编号：VSR-T12 |
| 详细说明： |
T12是标准的过孔式滑环，其轴的中心位置有φ12.7mm（0.5 Inch）的通孔可通过气压，液压管或驱动轴通过。多触点贵金属纤维刷接触,长寿命设计，精密双滚珠轴承，铝合金外壳，可选的安装法兰。具有工作可靠，驱动扭矩低、电气噪音低、体积小等特点。

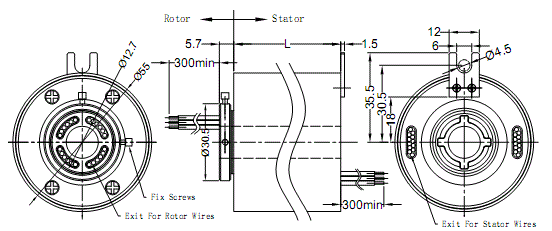

A.）尺寸图 (单位：毫米)
| 内 径(mm) |
12.7 |
| 外 径(mm) |
55 |
| 长 度(mm) |
L=20.35+P*3.0+S*2.0 | P：电源通路数（10A/路）
S：信号环通路（5A/路）
B.）性能规格
| 工作电压 |
380V AC/DC |
| 电流 |
5、10A/路 |
| 转速 |
250转/分 |
| 绝缘电阻 |
1000MΩ@500VDC |
| 耐压 |
AC 600V@60Hz, 60S |
| 电气噪音 |
70 milliohms MAX @5rpm,50milliamps,6V DC |
| 接触材料 |
贵金属 |
| 导线规格 |
0.5mm2 铁氟龙线 |
| 工作温度 |
-20℃～+80℃ |
| 储藏温度 |
-30℃～+90℃ | C.）特点
●12.7mm通孔，55mm外径
●模块化设计
●信号电流可在同一个滑环内通过
●最高可达2500转(可选项)
●无需维护
D.）应用
●旋转平台、测试设备、电缆卷筒；
●机器人和旋转传感器
●展台设备；
●医疗设备
E.）可选项
●更高的电压，电流可选
(高压、大电流的屏蔽技术，可靠的物料、工艺可使产品达100A 2000V以上)
●更高转速
（特殊的结构，工艺、材料，满足高速工作下高可靠性要求，可达2000Rpm）
●更宽的温度范围
（专用物料、针对性的工艺，可使产品工作温度可达-60°C～200°C）
●更高的防护级别
（模块化的防护级别，满足产品防尘防水要求，防护级别可达IP67，可选防爆型）
●出线方向可选择
（转子可选择端面出线、辐射状垂直轴出线；定子可选择端面出线和侧面出线）
●安装法兰
（转子、定子均可定制法兰，方便安装） |
