技术参数接头材质：

碳钢42CrMo4、不锈钢304（SS）、表面硬化处理的不锈钢（SH）

密封材质：

增强聚四氟乙稀带预紧不锈钢弹簧（特点：可用于各种腐蚀性介质，可耐高温，预紧弹簧使得密封在真空条件下仍然有效）

密封形式：

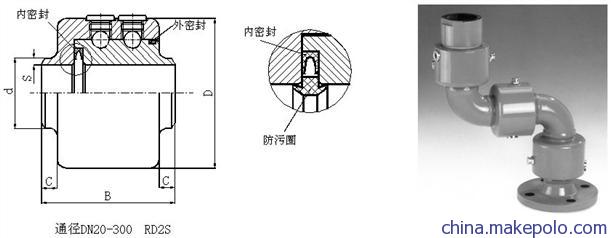

内密封标准配置为U形圈带预紧不锈钢弹簧，也可以根据客户要求加装防污圈（见上图），用于有较多颗粒杂质的介质，保护U形圈不被磨损；外密封的标准配置为防尘圈，保护滚珠。外密封可以根据客户要求，改为U形圈，用于接头工作于外界有压力介质的环境。

工作温度：

－50℃～＋260℃

最高转速：

30转/分钟(如需高速请垂询)

连接方式：

与钢管对焊，焊接坡口为30°。由于焊点离密封件很近，故供货为散件供货，焊后再装入密封和滚珠。

承受外力的能力：

如果接头需要承受较大径向力、轴向力或非旋转方向的扭力请垂询。

润滑保护：

RD2S系列接头内已有耐久性润滑脂，使用期内无需维护。根据客户特殊要求，也可以加装润滑油注油口。

组合方式：

可以根据要求提供8种法兰组合结构（详见下页）。

头系列

通径DN

焊管外径d

焊管壁厚S

防污圈

接头材料

RD2S

见下表

见下表

见下表

标准配置无此项

碳钢此项不填

P:表示带防污圈

SS: 表示不锈钢

SH:接头体为硬化不锈钢，球为碳钢

接 头
型 号

通径
DN

d×S（焊管外径×壁厚）

D

B

C

工作压力
碳钢 不锈钢

100bar

250bar

400bar

碳钢

SH

SS

RD2S-DN20

20

-

26.9×3.9

72

90

12.5

420
bar

340
bar

100
bar

RD2S-DN25

25

-

33.7×4.6

78

90

12.5

RD2S-DN32

32

-

42.4×4.9

88

90

12.5

RD2S-DN40

40

-

48.3×5.1

98

90

12.5

RD2S-DN50

50

-

60.3×5.5

118

100

13.5

RD2S-DN65

65

-

73.0×7.0

76.1×8.6

133

110

13.5

250
bar

160
bar

RD2S-DN80

80

-

88.9×7.6

-

139

110

13.5

RD2S-DN100

100

-

114.3×8.6

-

175

110

14.5

RD2S-DN125

125

139.7×8.7

141.3×9.5

-

218

140

17.5

RD2S-DN150

150

168.3×7.1

-

-

250

155

22.5

100
bar

64
b

ar

40
bar

RD2S-DN200

200

219.1×8.2

-

-

330

180

22.5

RD2S-DN250

250

273.0×9.3

-

-

375

185

22.5

RD2S-DN300

300

323.9×9.5

-

-

455

195

25.0
